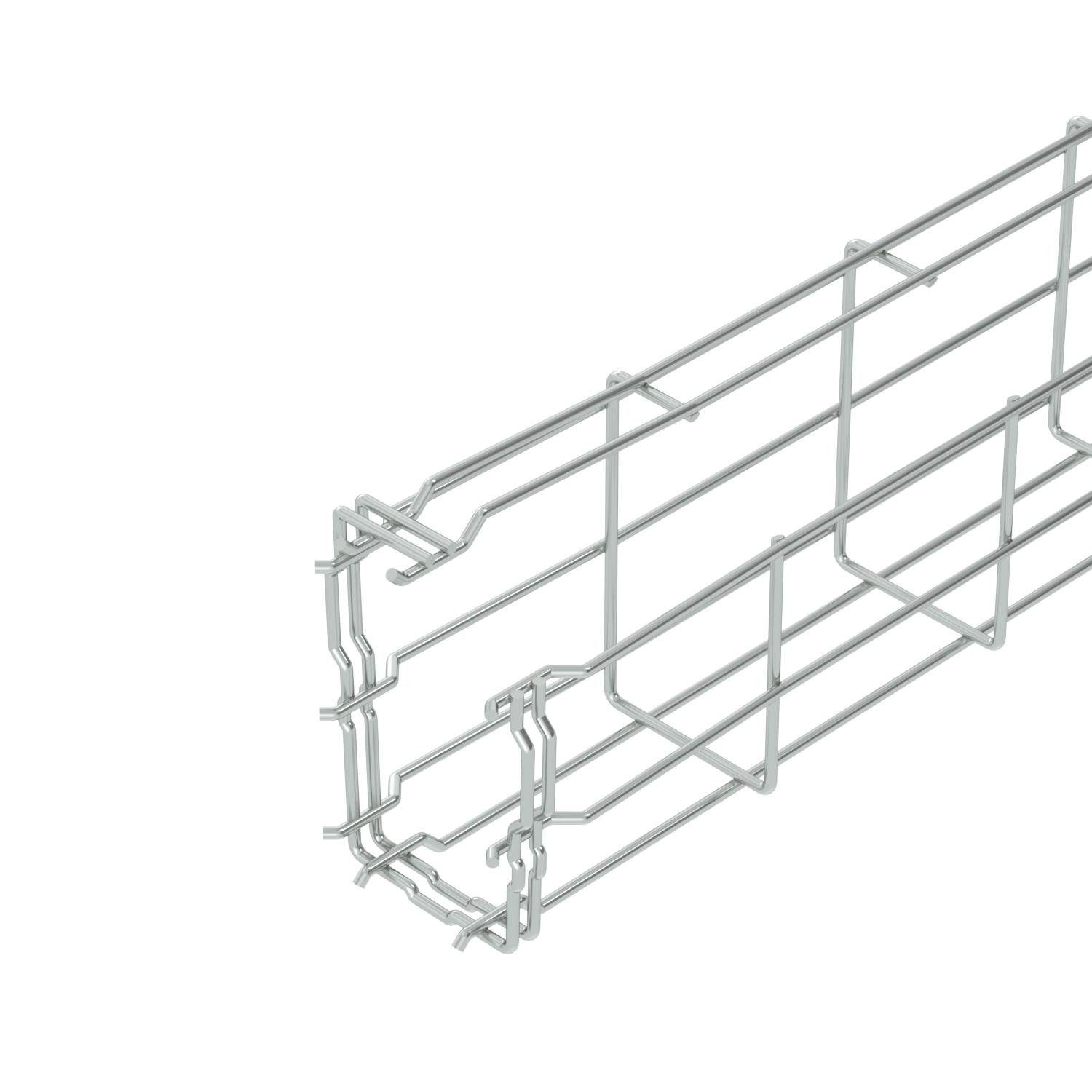

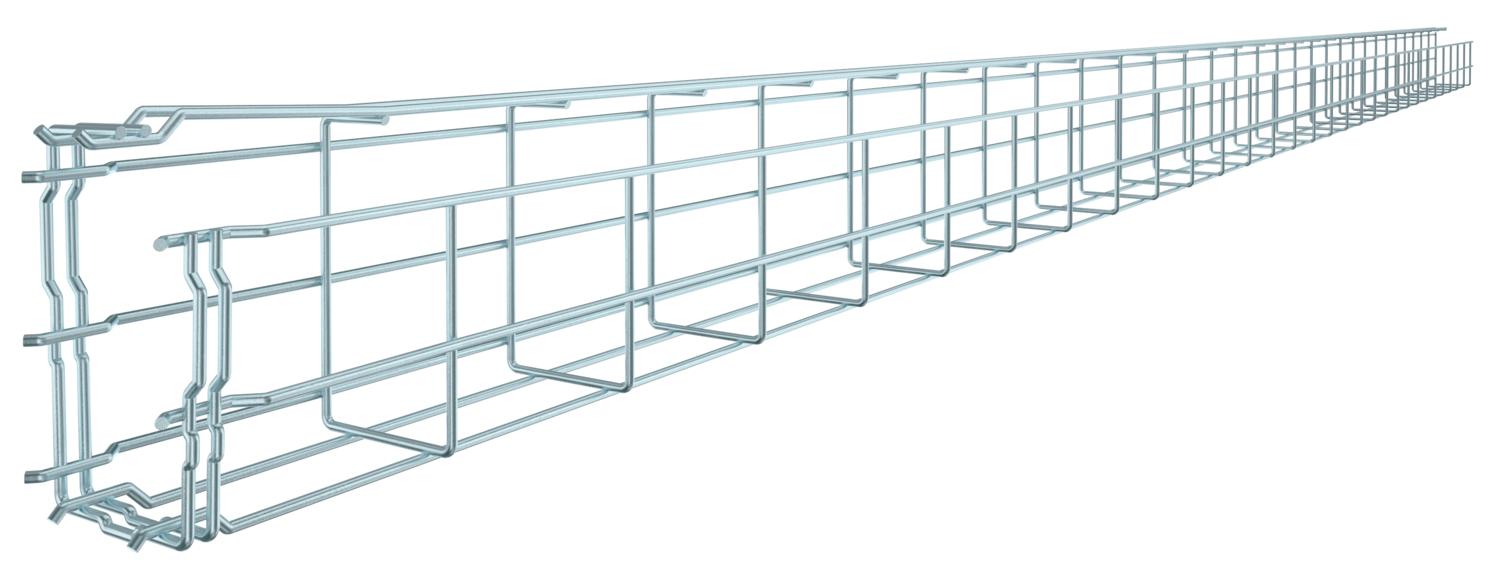

G-gitterbakke Magic® 125 G
Art.nr. 6005541 | EAN 4012195686453
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
-
- Tekniske data
-
Teknisk data

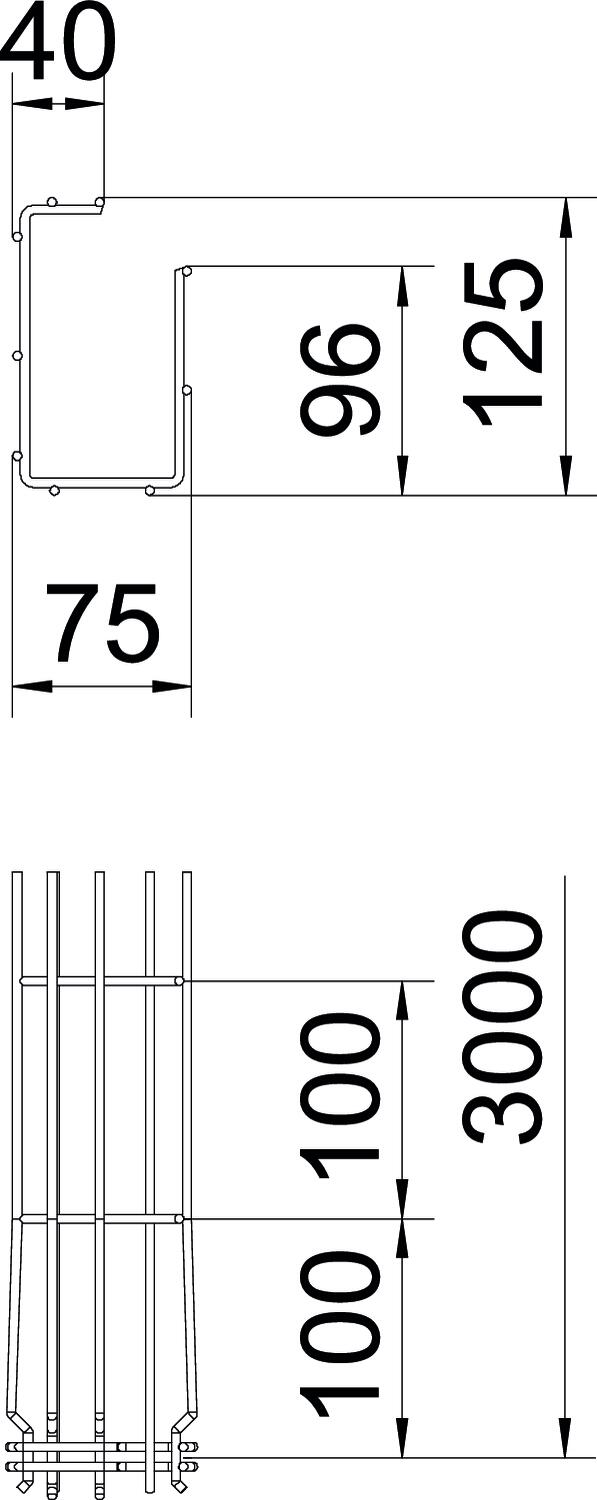

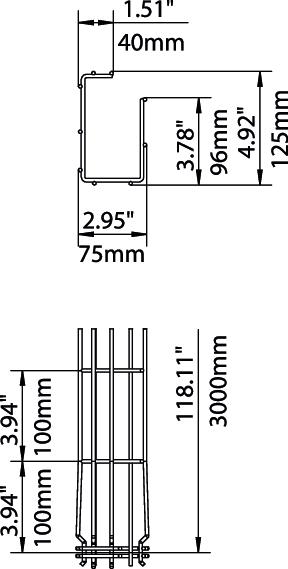

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 75 mm Bredde 2,95 in CO2 fodaftryk (GWP) fra vugge til port 2,0574 kg CO2e / 1 meter Dimension 125x75x3000 Effektivt tværsnit 61 cm² Effektivt tværsnit 6100 mm² Farve zinc Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 4,92 in Højde 125 mm Integreret skillevæg Uden Længde 3000 mm Mål A 96 mm Mål B 75 mm Mål C 38 mm Mål H 125 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform G-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 0,6 kN/m Støtteafstand 1,5m 0,35 kN/m Støtteafstand 2,0m 0,3 kN/m Støtteafstand 2,5m 0,25 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samlestykke FT
GSV 34 FT 6016634 20 Styk - Downloads
-
