G-gitterbakke Magic® 150 FT
Art.nr. 6005529 | EAN 4012195686422
- Produkt beskrivelse
-

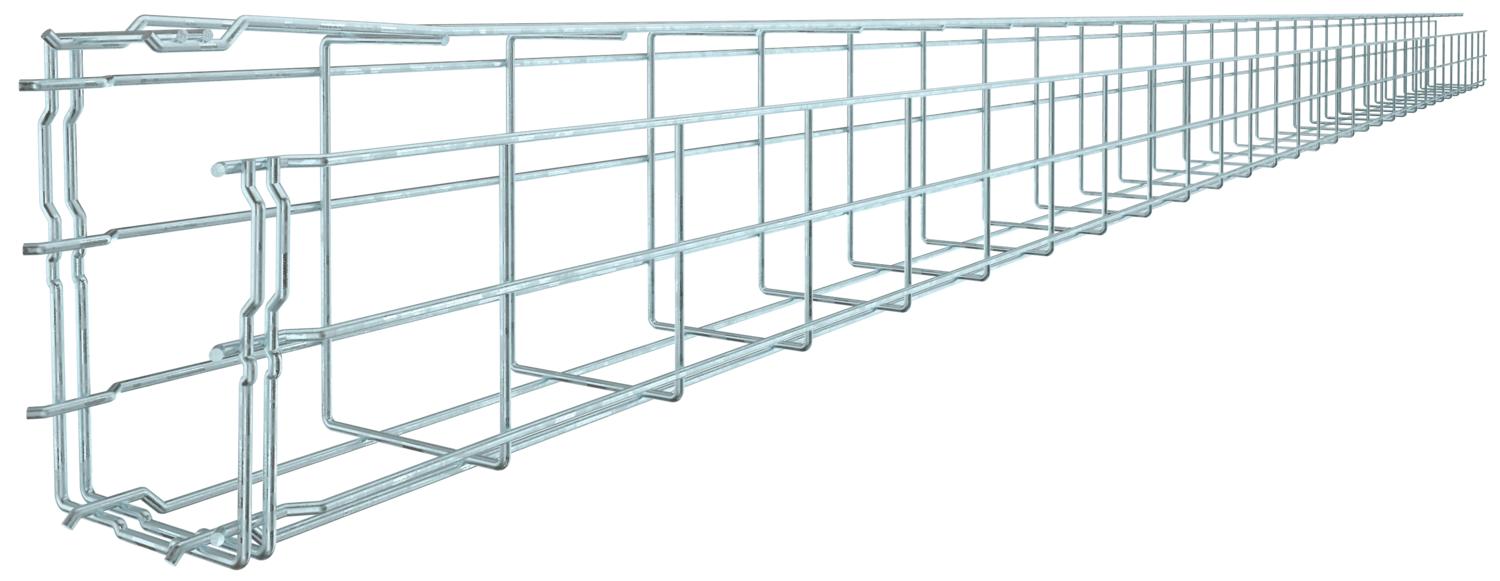

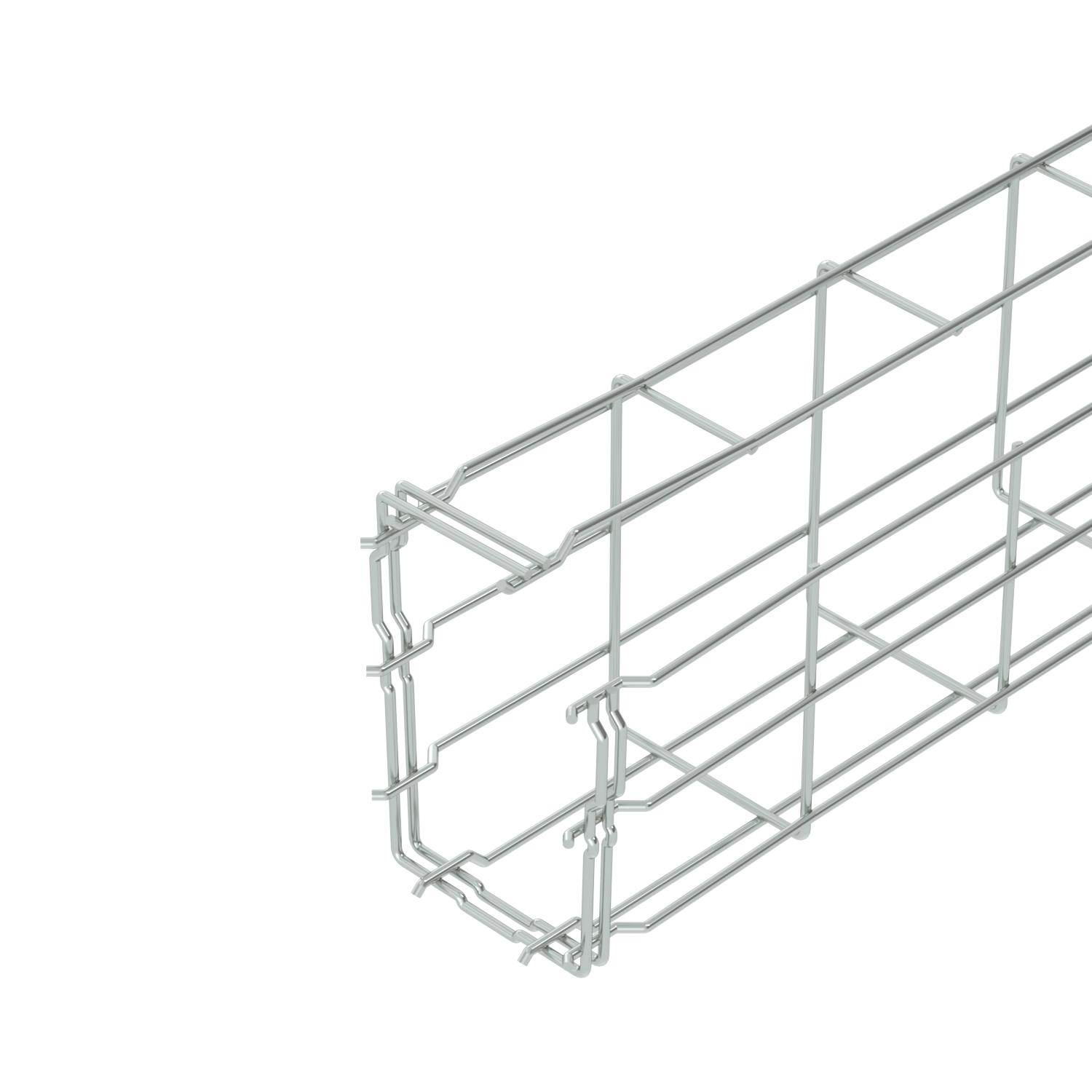

Produkt beskrivelseGitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
-
- Tekniske data
-
Teknisk data

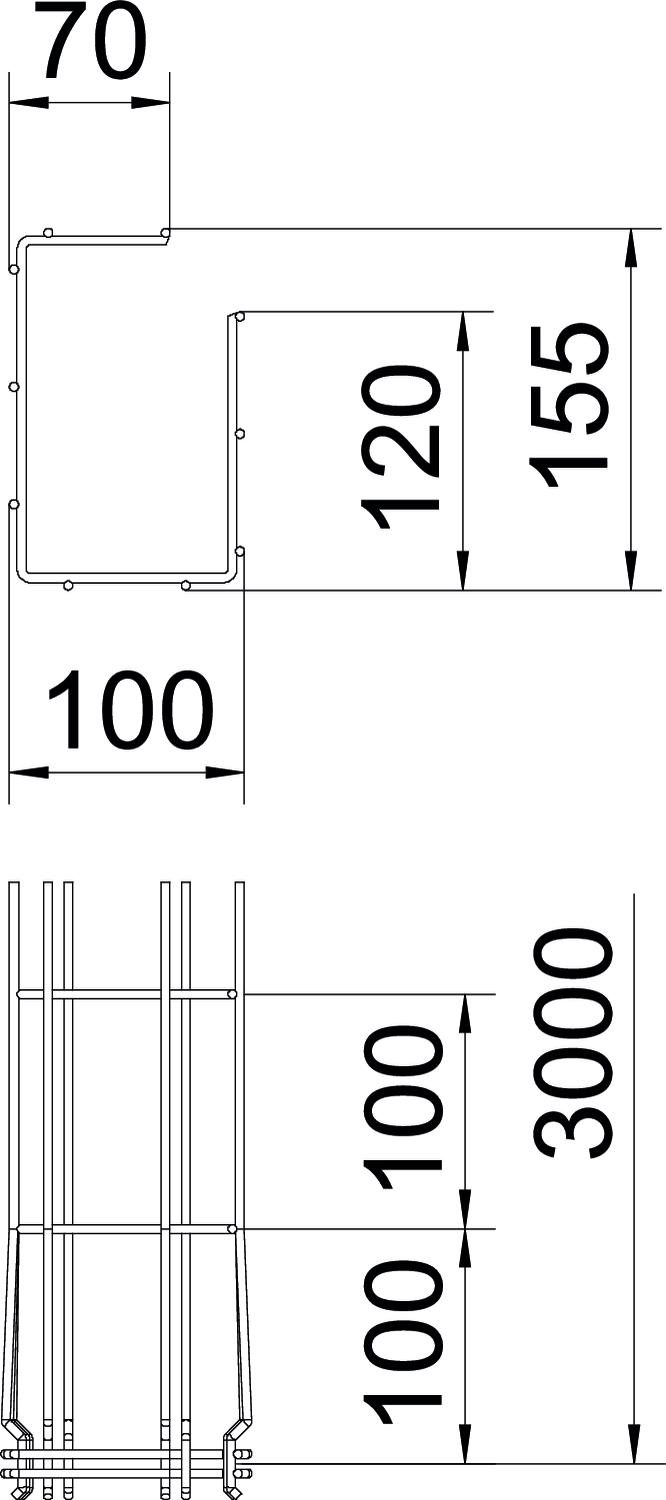

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Ja Bredde 100 mm Bredde 3,94 in CO2 fodaftryk (GWP) fra vugge til port 2,7376 kg CO2e / 1 meter Dimension 150x100x3000 Effektivt tværsnit 10700 mm² Effektivt tværsnit 107 cm² Farve zinc Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 5,91 in Højde 150 mm Integreret skillevæg Uden Længde 3000 mm Mål A 120 mm Mål B 100 mm Mål C 68 mm Mål H 155 mm Materiale Stål Model forbindelser integreret beslag Overflade Varmgalvaniseret Profilform G-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 0,6 kN/m Støtteafstand 1,5m 0,5 kN/m Støtteafstand 2,0m 0,35 kN/m Støtteafstand 2,5m 0,3 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

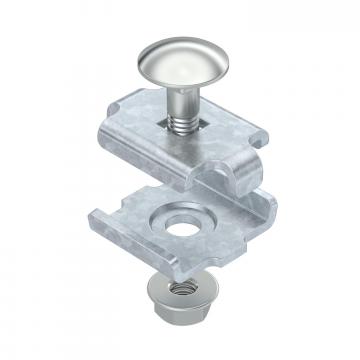

Samlestykke FT
GSV 34 FT 6016634 20 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfBrochure Gitterbakke-systemer , 2.10MB , pdfEU-overensstemmelseserklæring G-GRM 150 100 FT / 6005529 , 0.13MB , pdfMiljøvaredeklaration (EPD) G-GRM 150 100 FT / 6005529 , 1.48MB , pdfREACH Overensstemmelseserklæring G-GRM 150 100 FT / 6005529 , 0.12MB , pdfRoHS Overensstemmelseserklæring G-GRM 150 100 FT / 6005529 , 0.13MB , pdfUdvalgshjælp GR-Magic® , 2.00MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning gitterbakkesystemer , 9.52MB , pdf
