G-gitterbakke Magic® 150 G
Art.nr. 6005544 | EAN 4012195686460
- Produkt beskrivelse
-
Produkt beskrivelse

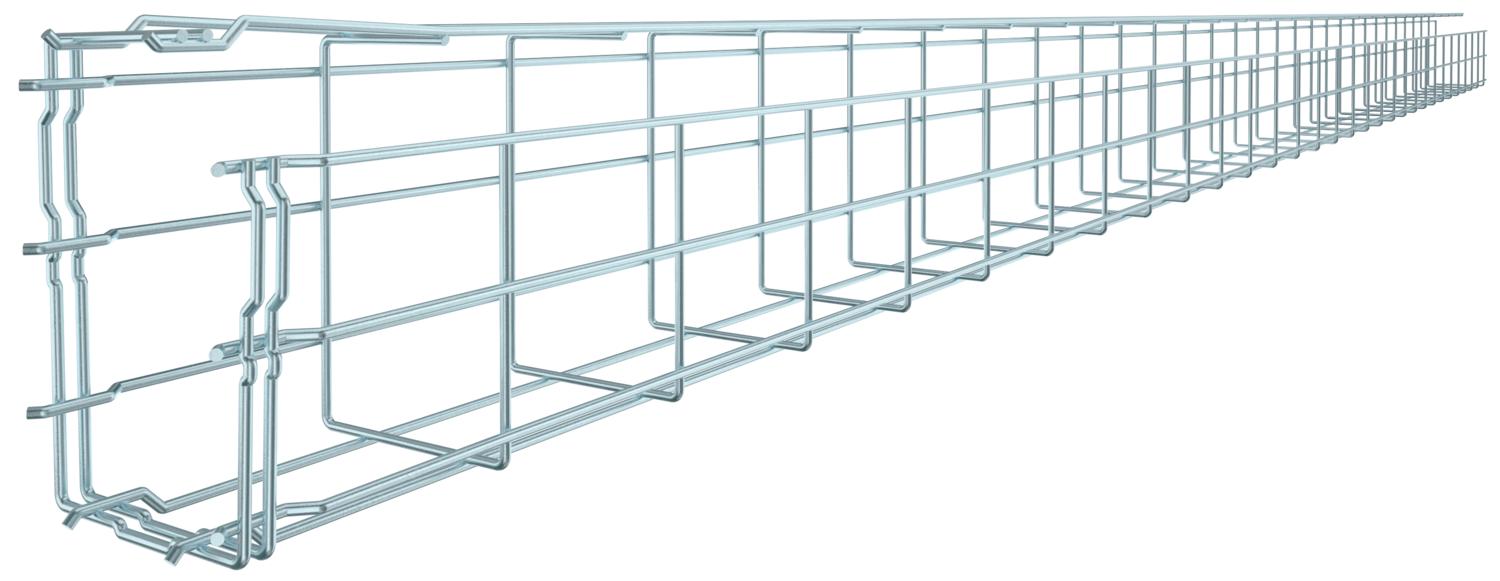

Gitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
-
- Tekniske data
-
Teknisk data

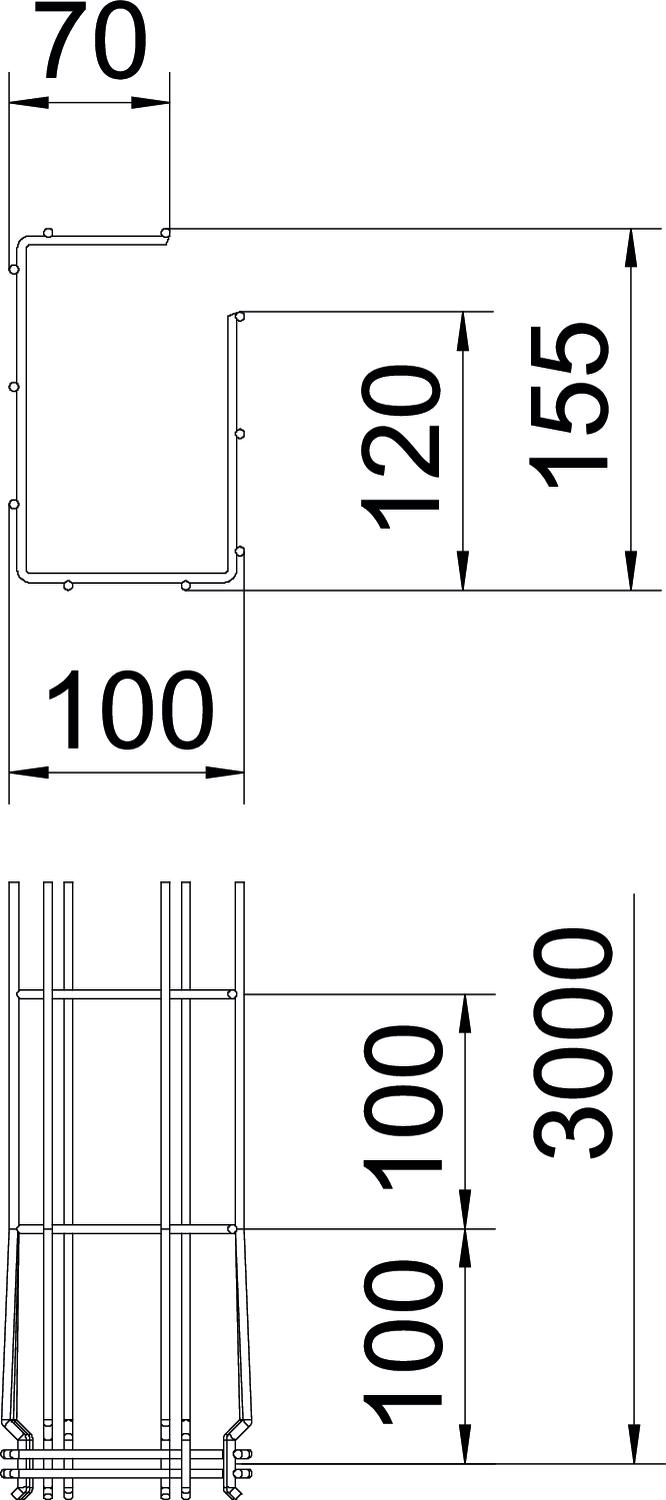

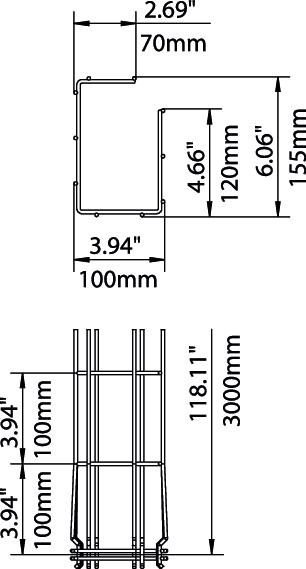

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Ja Bredde 3,94 in Bredde 100 mm Dimension 150x100x3000 Effektivt tværsnit 10700 mm² Effektivt tværsnit 107 cm² Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 150 mm Højde 5,91 in Integreret skillevæg Uden Længde 3000 mm Mål A 120 mm Mål B 100 mm Mål C 68 mm Mål H 155 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform G-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 0,6 kN/m Støtteafstand 1,5m 0,5 kN/m Støtteafstand 2,0m 0,35 kN/m Støtteafstand 2,5m 0,3 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samlestykke FT
GSV 34 FT 6016634 20 Styk - Downloads
-
