Gitterbakke GR-Magic® 105 G

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	105 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

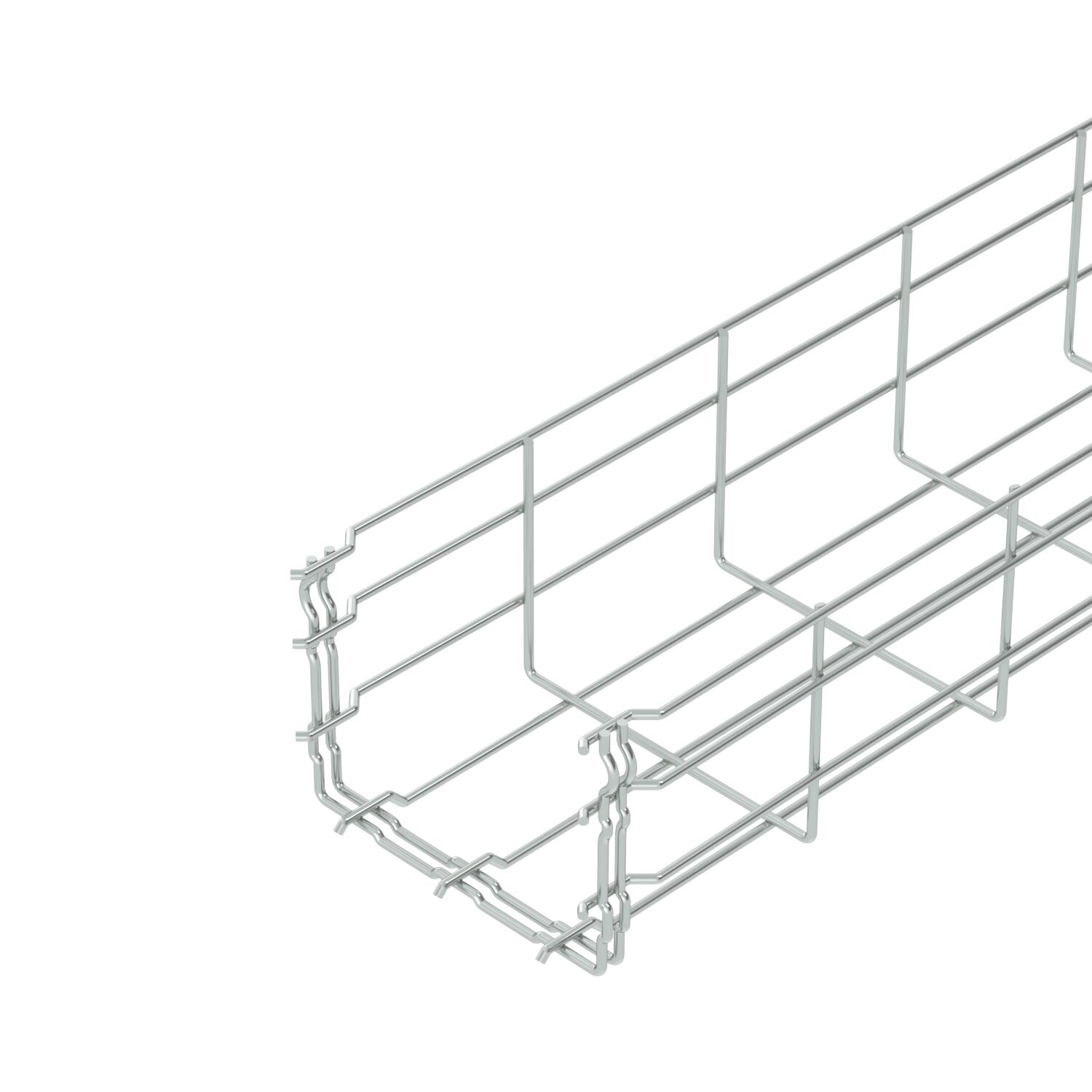

Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot klikkes sammen. Maskebredden er 50 x 100 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej

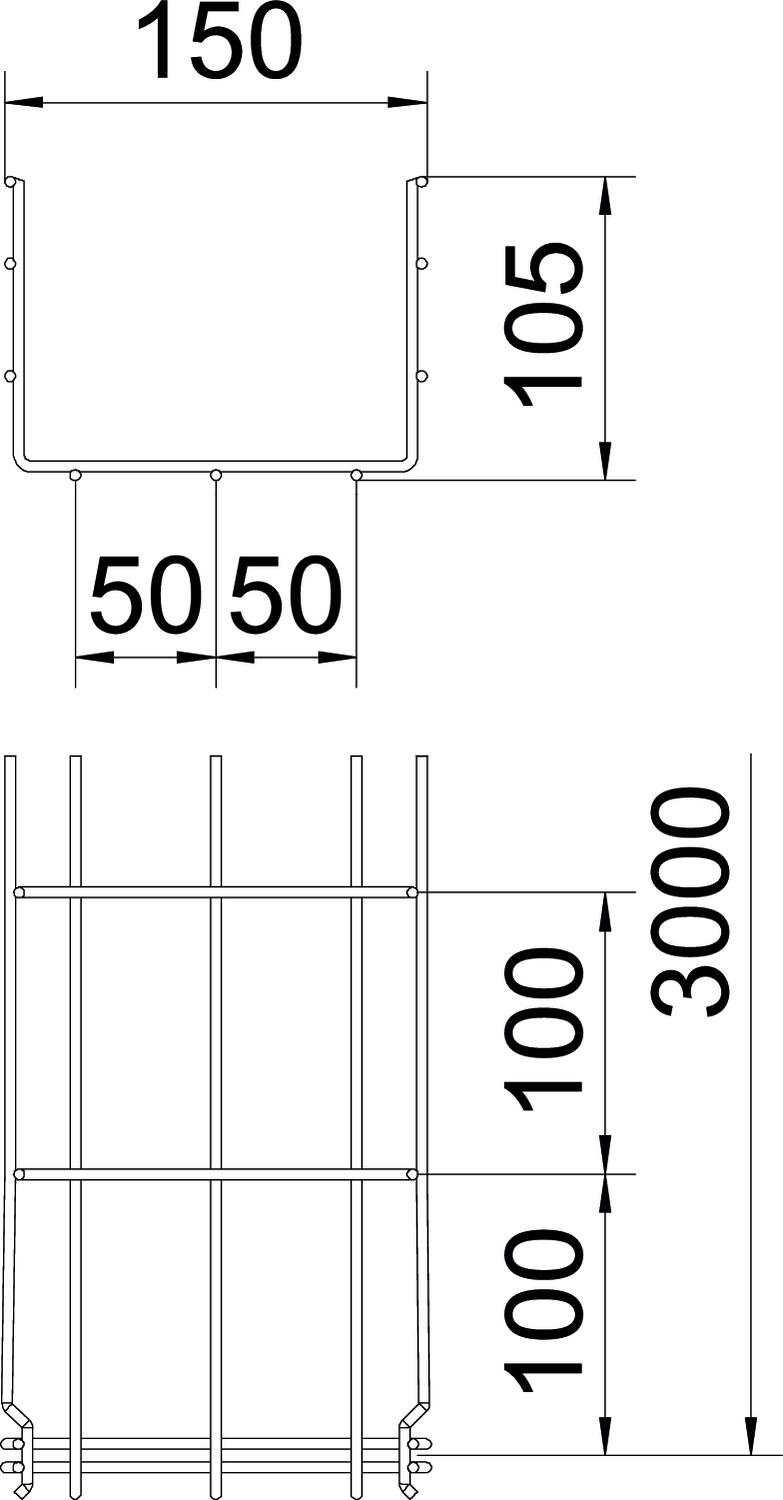

Dimension	105x150x3000
Effektivt tværsnit	130 cm²
Effektivt tværsnit	13000 mm²
Farve	zink
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Integreret skillevæg	Uden
Materiale	Stål

Model forbindelser	integreret beslag
Overflade	galvanisk forzinket
Produktserie	GRM-serie
Profilform	U-form
ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Tråd-diameter	3,9 mm
Udførelse til store afstande	Nej

Støtteafstand 2,5m	0,27 kN/m
Støtteafstand 3,0m	0,25 kN/m

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	2,0866 kg CO2e / 1 meter
CO₂ Footprint (GWP)	2,0866 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	Nej	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	Nej	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	Nej	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Nej	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	Nej	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	Nej	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Nej	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	Nej	6002417	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS	DGRR 150 FS	6001844	m	6 m
Hjørneforbindelse G	GEV 36 G	6016715	Styk	20 Styk

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 85 FS	TSG 85 FS	6062114	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade FS	KAB GR FS	6220139	Styk	10 Styk
