Gitterbakke GR-Magic® 105 G

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	105 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

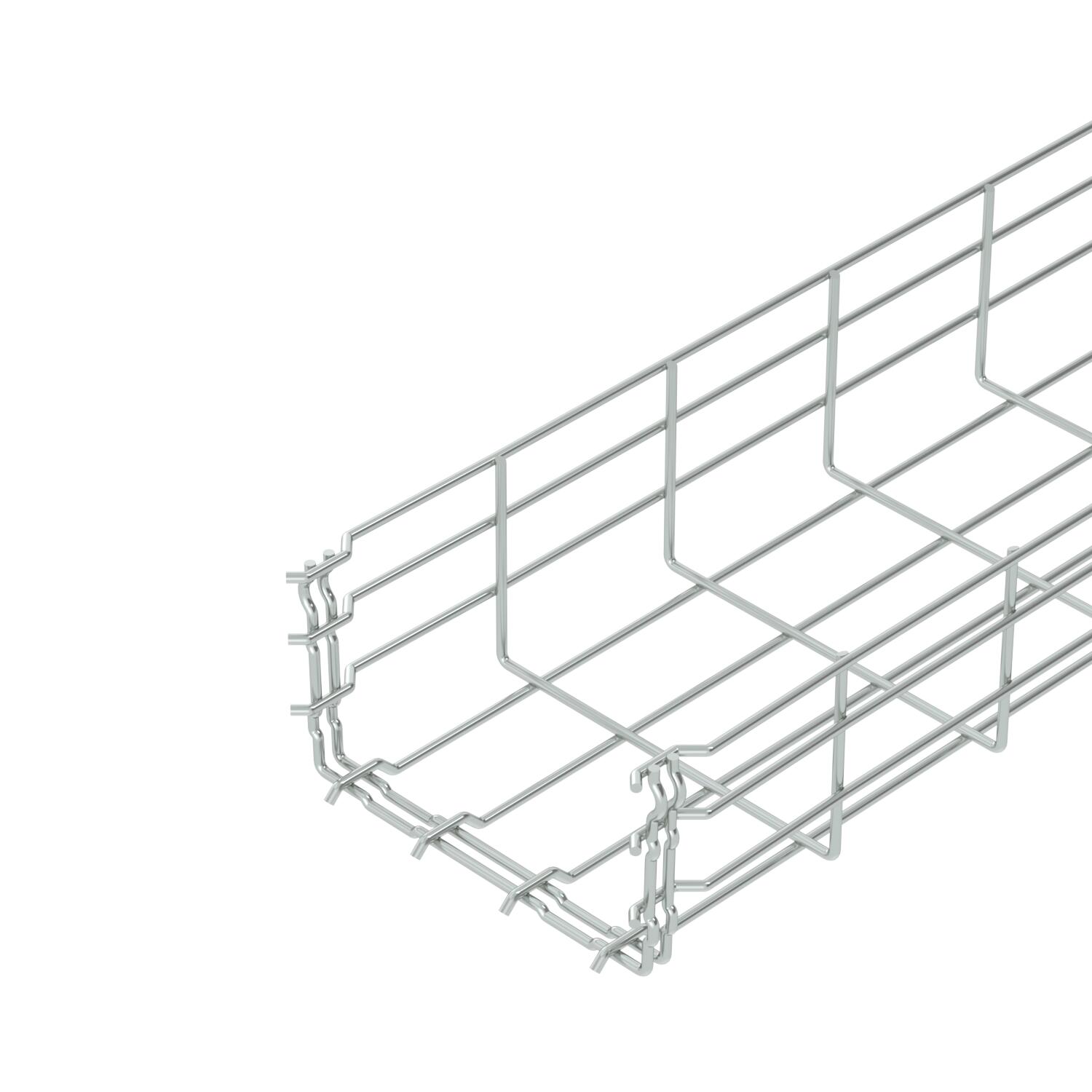

Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej

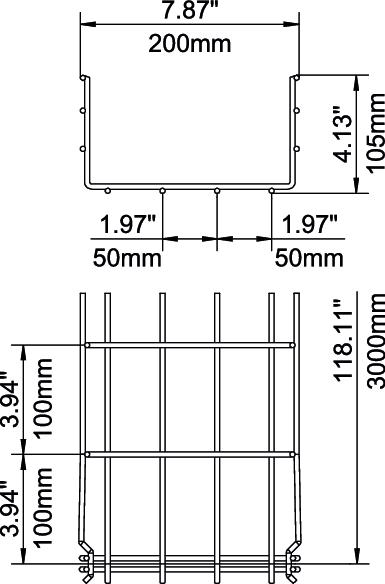

Bredde	7,87 in
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	3,5766 kg CO2e / 1 meter

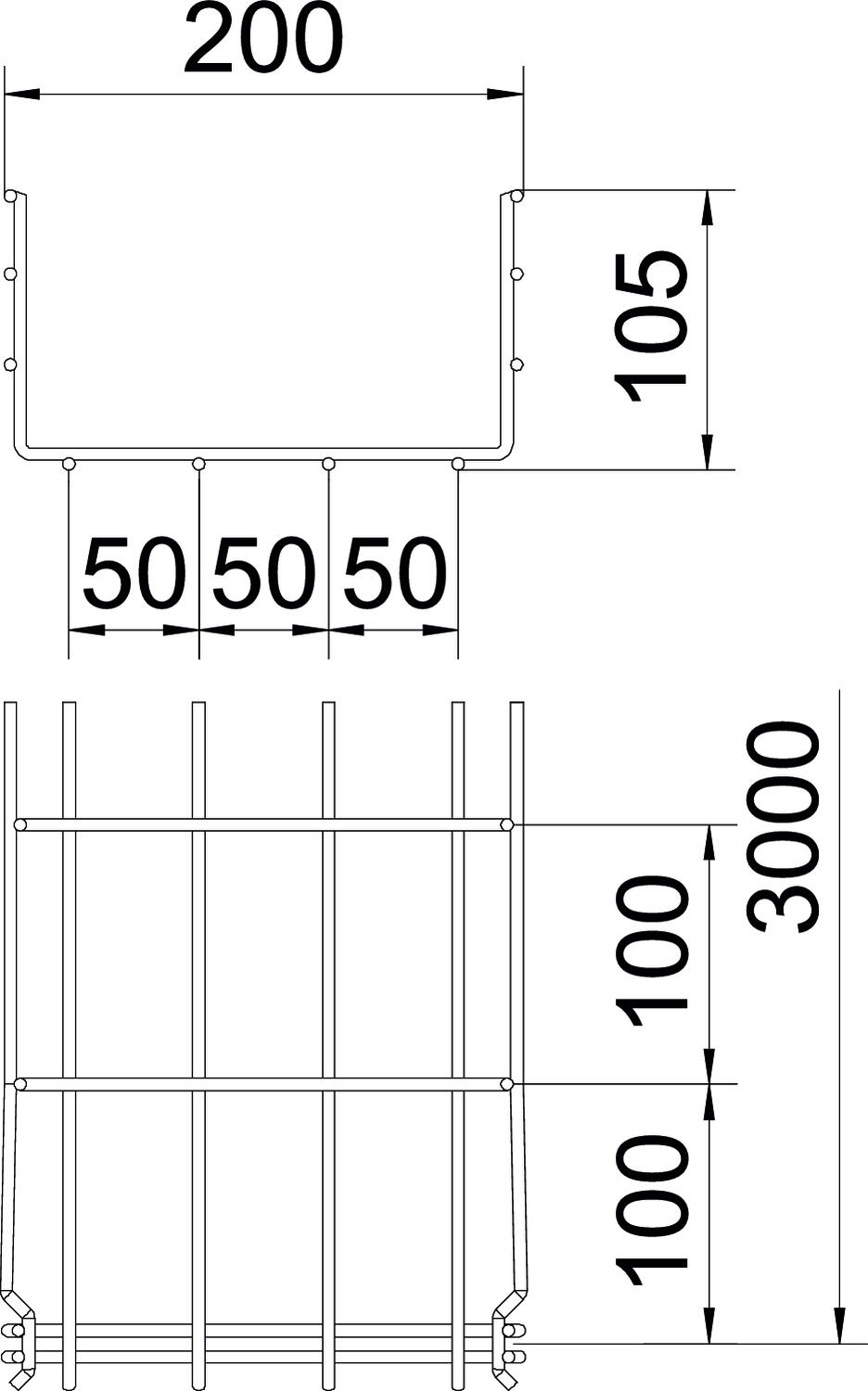

Dimension	105x200x3000
Effektivt tværsnit	17500 mm²
Effektivt tværsnit	175 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	4,13 in
Højde	105 mm
Integreret skillevæg	Uden
Længde	3000 mm
Mål B	200 mm

Mål H	108 mm
Materiale	Stål
Model forbindelser	integreret beslag
Overflade	galvanisk forzinket
Profilform	U-form
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Støtteafstand 1,0m	1 kN/m
Støtteafstand 1,5m	0,7 kN/m
Støtteafstand 2,0m	0,4 kN/m
Støtteafstand 2,5m	0,25 kN/m
Støtteafstand 3,0m	0,25 kN/m
Tråd-diameter	4,8 mm
Udførelse til store afstande	Nej

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	Nej	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	Nej	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	Nej	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Nej	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	Nej	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	Nej	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Nej	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	Nej	6002417	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS	DGRR 200 FS	6001846	m	6 m
Hjørneforbindelse G	GEV 36 G	6016715	Styk	20 Styk

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 85 FS	TSG 85 FS	6062114	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade FS	KAB GR FS	6220139	Styk	10 Styk
