Gitterbakke GR-Magic® 55 FT 3000 | 200 | 55 | 3,9 | 87 | Ja

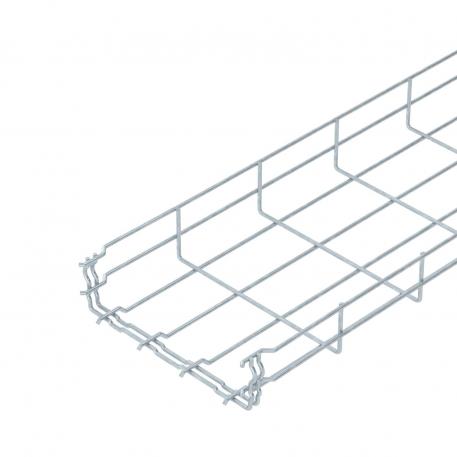

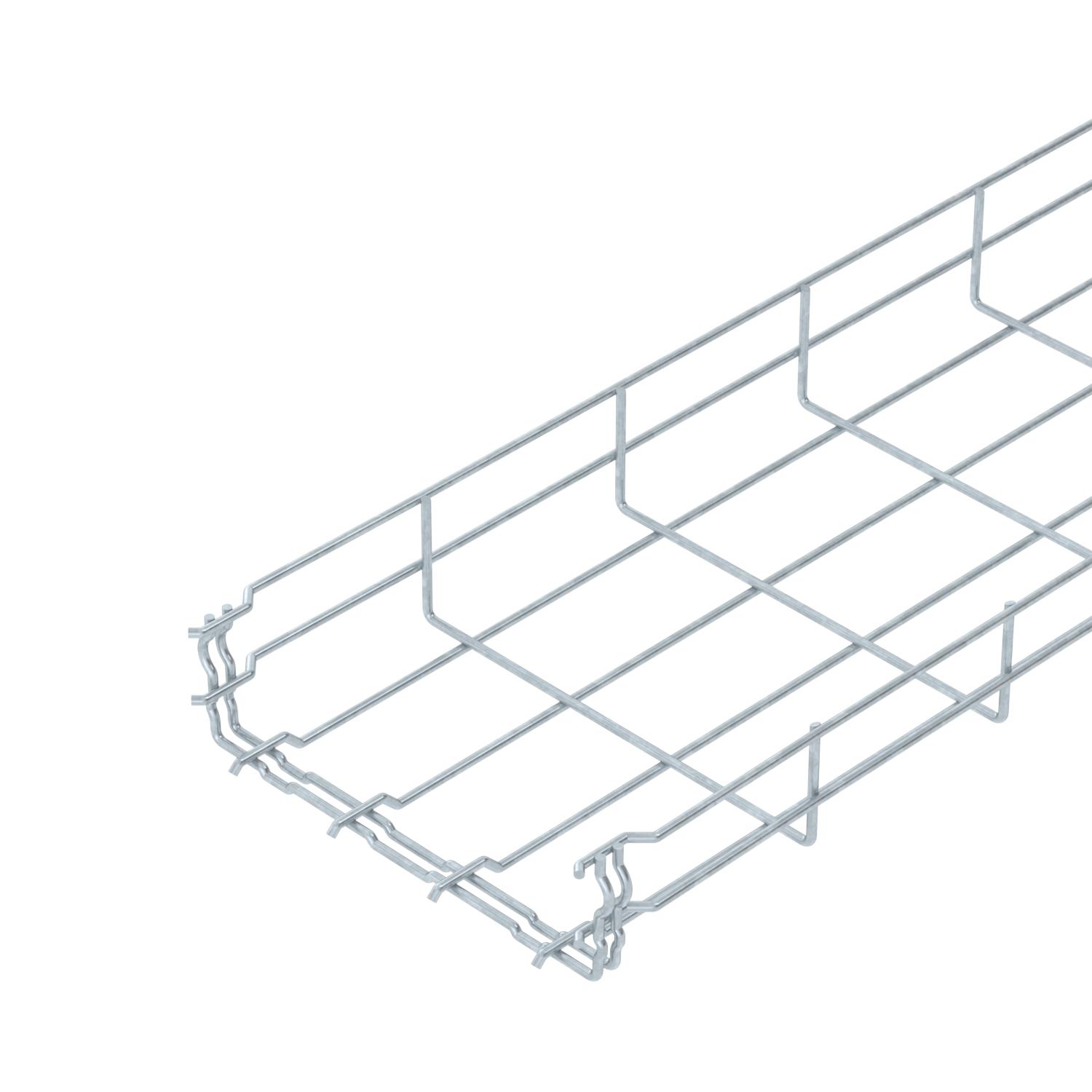

Gitterbakke GR-Magic® 55 FT

Art.nr. 6001420 | EAN 4012196814930

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	55 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand

Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.

Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.

Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Brandsikring	Funktionsbevaring kabelspecifik bærekonstruktion
Bredde	7,87 in
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	2,1628 kg CO2e / 1 meter

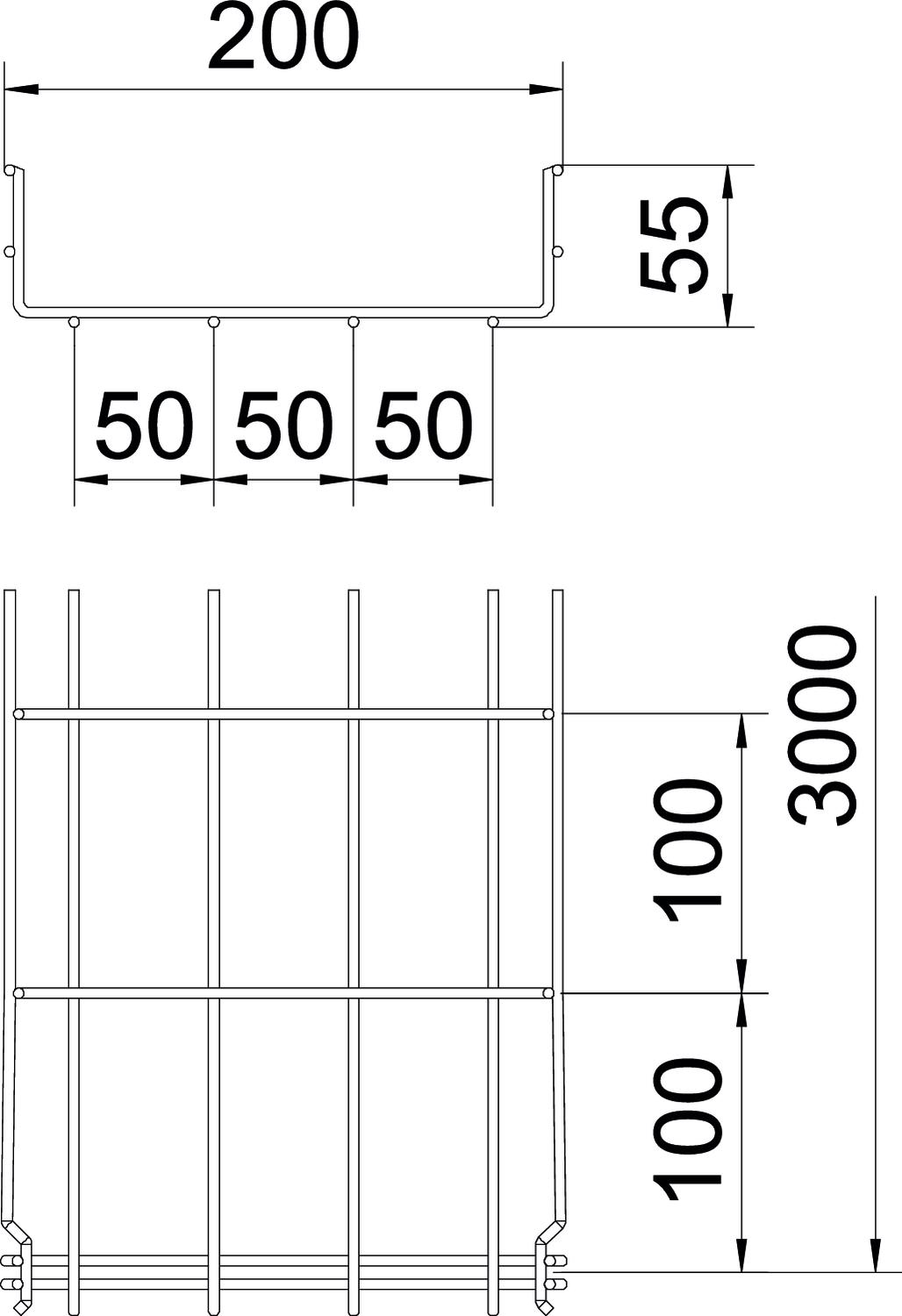

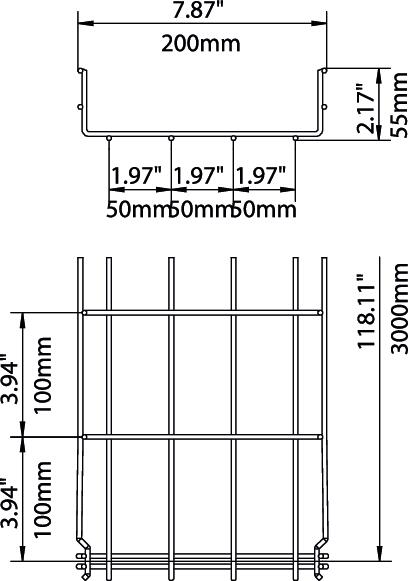

Dimension	55x200x3000
Effektivt tværsnit	8700 mm²
Effektivt tværsnit	87 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	2,17 in
Højde	55 mm
Integreret skillevæg	Uden
Længde	3000 mm

Mål B	200 mm
Mål H	58 mm
Materiale	Stål
Model forbindelser	integreret beslag
Overflade	Varmgalvaniseret
Profilform	U-form
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Støtteafstand 1,0m	0,35 kN/m
Støtteafstand 1,5m	0,2 kN/m
Støtteafstand 2,0m	0,1 kN/m
Støtteafstand 2,5m	0,1 kN/m
Tråd-diameter	3,9 mm
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram gitterbakke GR-Magic type GRM 55

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ja	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ja	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ja	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ja	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ja	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ja	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Nej	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Nej	6001436	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

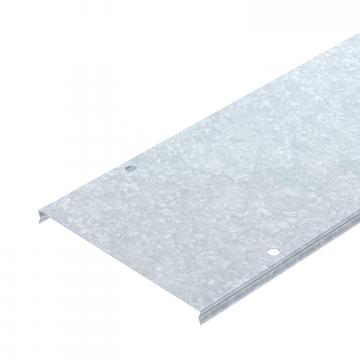

Låg til gitterbakke, går i indgreb, FT	DGRR 200 FT	6001826	m	6 m
Hjørnebeslag FT	GEV 36 FT	6016723	Styk	20 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Deleskinne 45 DD	TSG 45 DD	6062321	m	45 m
Kabeludgangsplade FT	KAB GR FT	6220142	Styk	10 Styk
Gitterbakkeadapter til tagholder	165 MBG HGRM	5218886	Styk	50 Styk
