- Produkt beskrivelse
-
Produkt beskrivelse

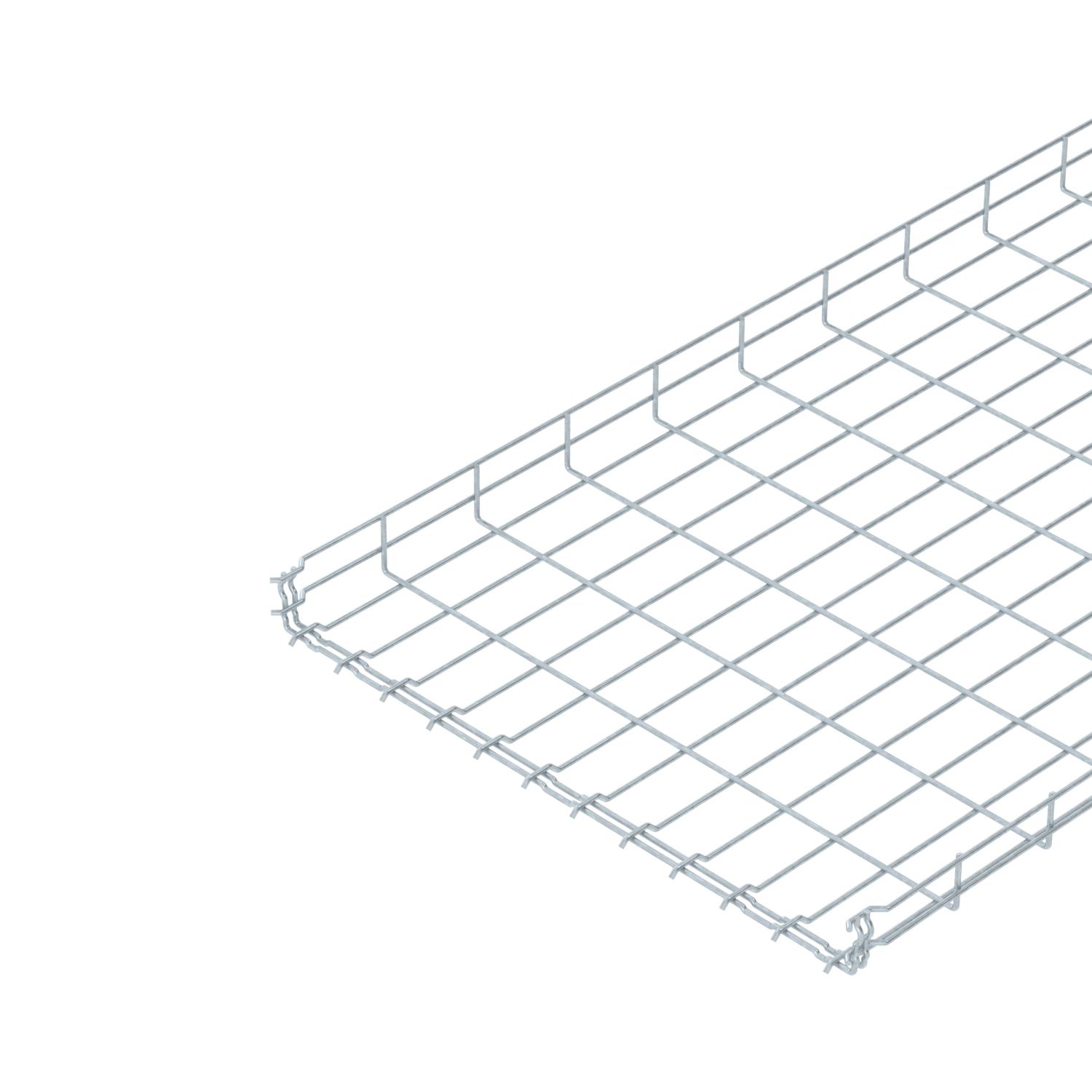

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.

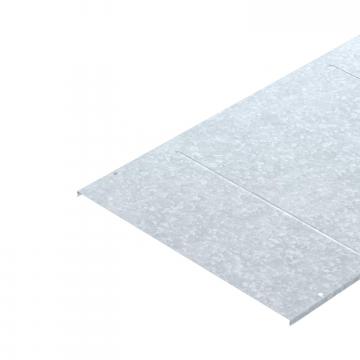

Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.
Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Dimension 55x600x3000 Effektivt tværsnit 26500 mm² Effektivt tværsnit 265 cm² Forbindelsestype kabelbæresystem Klik-fastgørelse Integreret skillevæg Uden Materiale Stål Model forbindelser integreret beslag Overflade Varmgalvaniseret Profilform U-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Tråd-diameter 4,8 mm Udførelse til store afstande Nej Dimensioner

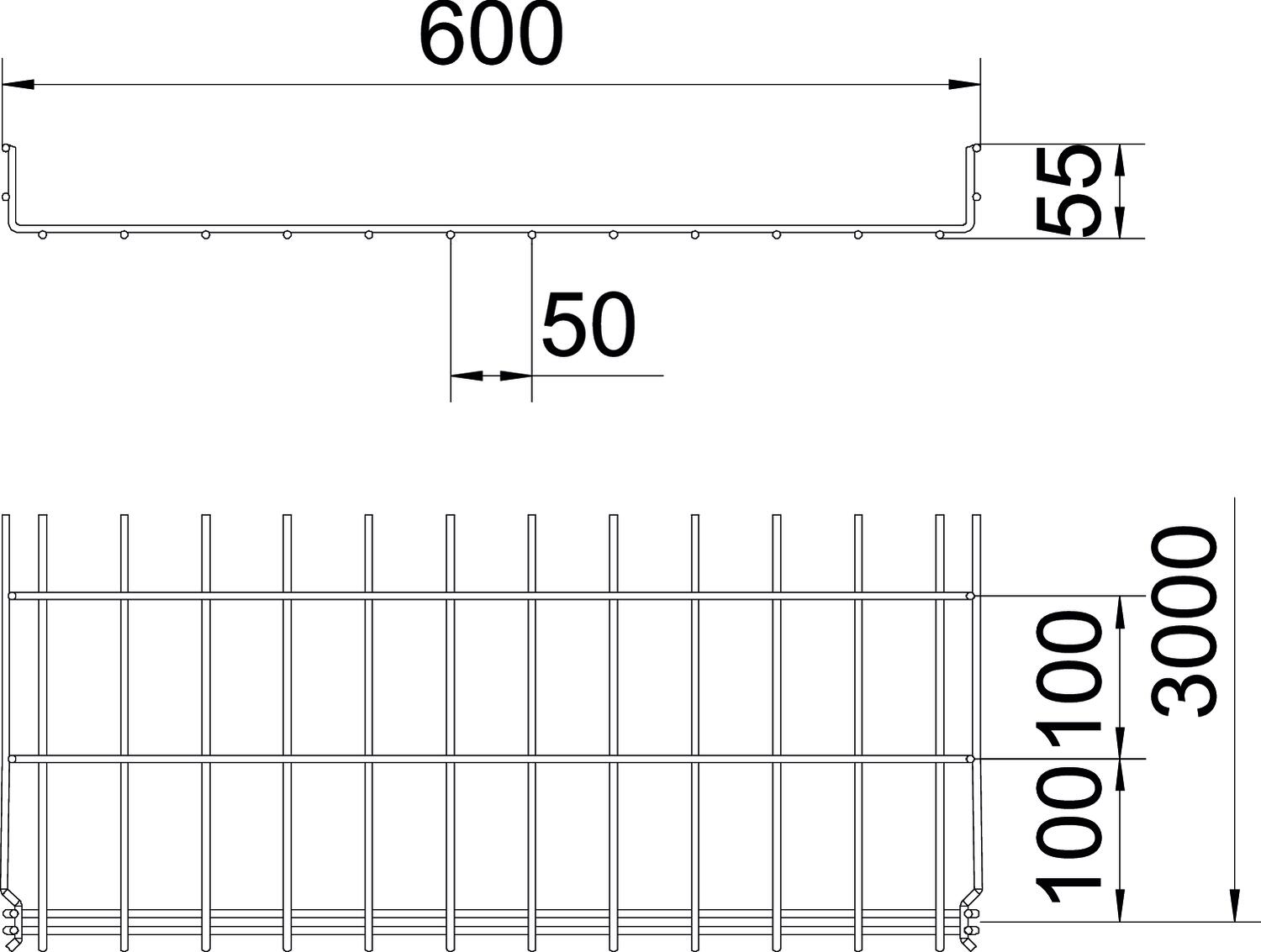

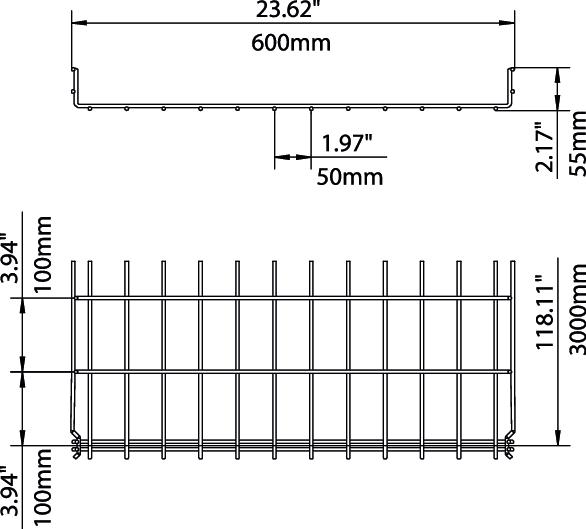

Bredde 600 mm Bredde 23,62 in Højde 2,17 in Højde 55 mm Længde 3000 mm Mål B 600 mm Mål H 58 mm Belastninger
Støtteafstand 1,0m 0,9 kN/m Støtteafstand 1,5m 0,6 kN/m Støtteafstand 2,0m 0,3 kN/m Støtteafstand 2,5m 0,25 kN/m Tekniske data
Belastningsdiagram gitterbakke GR-Magic type GRM 55
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
-
Alle typer
