- Produkt beskrivelse
-

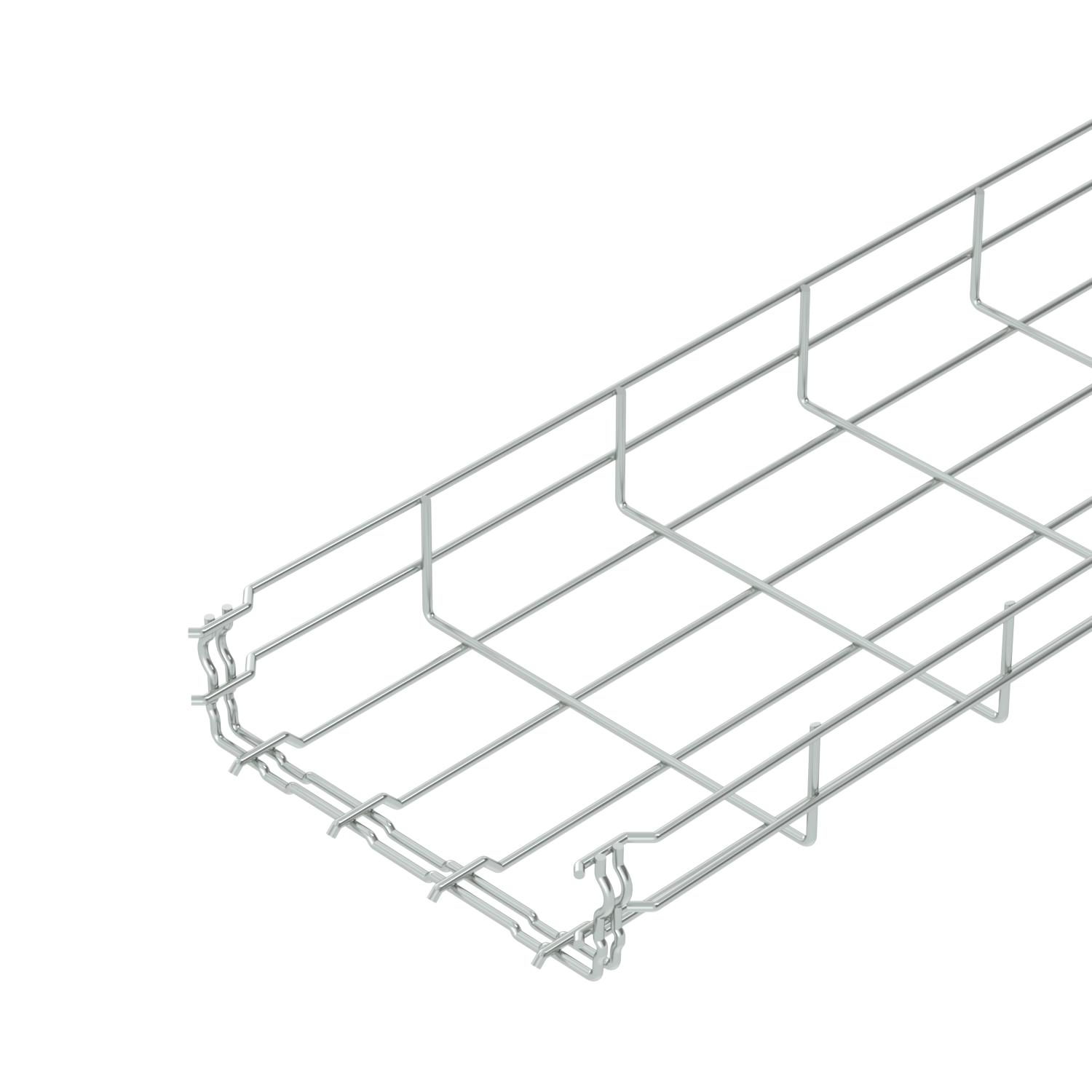

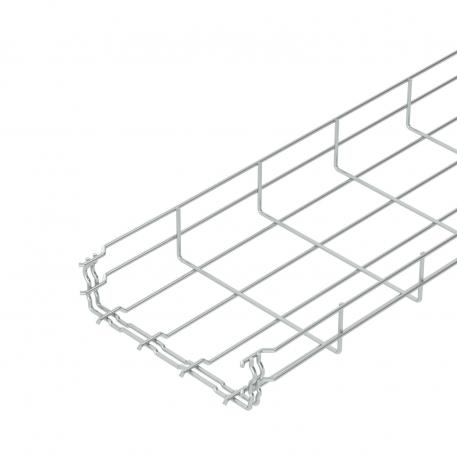

Produkt beskrivelseGitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.
Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.
-
- Tekniske data
-
Teknisk data

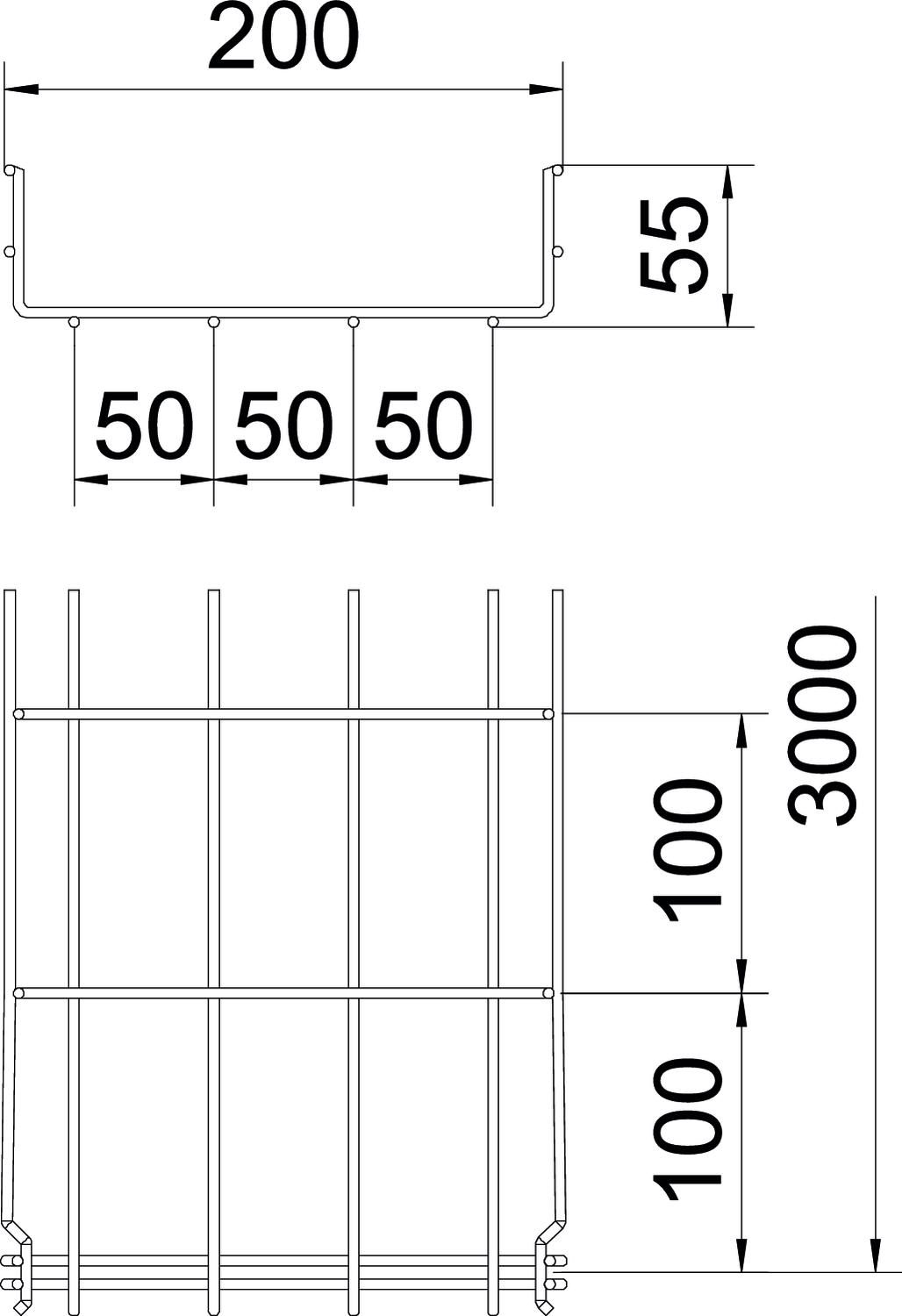

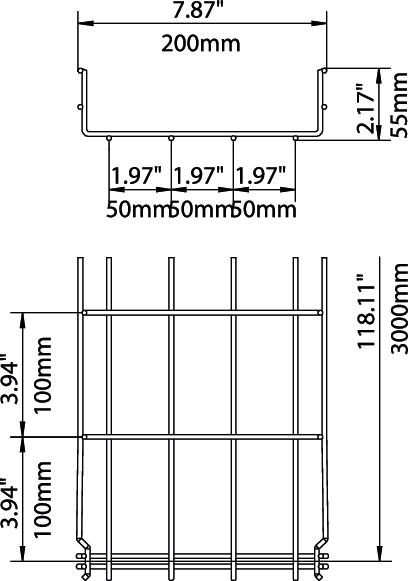

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Ja Brandsikring Funktionsbevaring kabelspecifik bærekonstruktion Bredde 7,87 in Bredde 200 mm CO2 fodaftryk (GWP) fra vugge til port 1,8519 kg CO2e / 1 meter Dimension 55x200x3000 Effektivt tværsnit 87 cm² Effektivt tværsnit 8700 mm² Farve zinc Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 2,17 in Højde 55 mm Integreret skillevæg Uden Længde 3000 mm Mål B 200 mm Mål H 58 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 0,35 kN/m Støtteafstand 1,5m 0,2 kN/m Støtteafstand 2,0m 0,1 kN/m Støtteafstand 2,5m 0,1 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej Tekniske data
Belastningsdiagram gitterbakke GR-Magic type GRM 55
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
