Gitterbakke GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | Ja

Gitterbakke GR-Magic® 55 G

Art.nr. 6001441 | EAN 4012195430957

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	55 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand

Produkt beskrivelse

Produkt beskrivelse

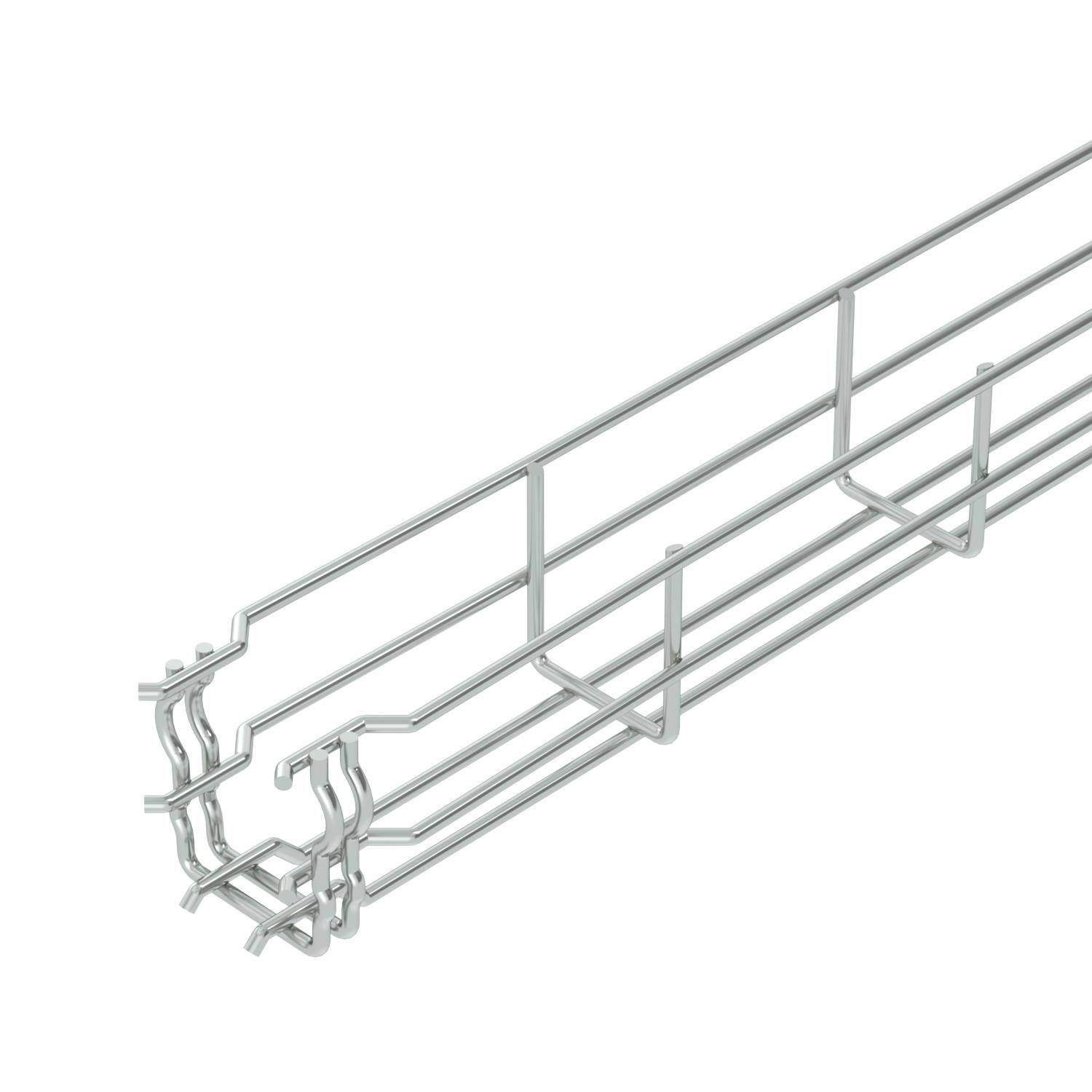

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden dæksel 15 dB, med låg 25 dB.

Præcise oplysninger om UL-klassificering findes i den respektive godkendelse.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Brandsikring	Anvendelse brandtæppe
Bredde	1,97 in
Bredde	50 mm
CO2 fodaftryk (GWP) fra vugge til port	1,2752 kg CO2e / 1 meter

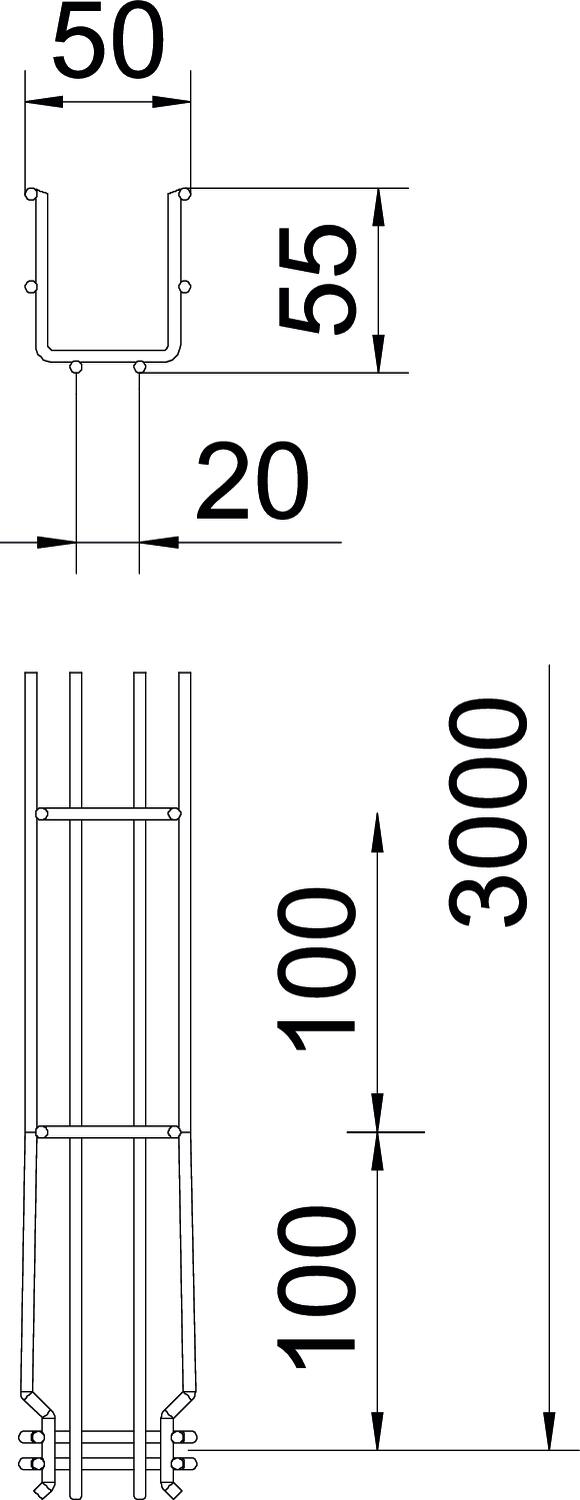

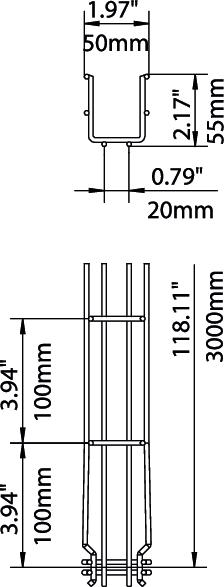

Dimension	55x50x3000
Effektivt tværsnit	1600 mm²
Effektivt tværsnit	16 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	55 mm
Højde	2,17 in
Integreret skillevæg	Uden
Længde	3000 mm

Mål B	52 mm
Mål H	58 mm
Materiale	Stål
Model forbindelser	integreret beslag
Overflade	galvanisk forzinket
Profilform	U-form
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Støtteafstand 1,0m	0,35 kN/m
Støtteafstand 1,5m	0,2 kN/m
Støtteafstand 2,0m	0,1 kN/m
Støtteafstand 2,5m	0,1 kN/m
Tråd-diameter	3,9 mm
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram gitterbakke GR-Magic type GRM 55

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ja	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ja	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ja	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ja	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ja	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ja	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Nej	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Nej	6001454	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS	DGRR 50 FS	6001840	m	3 m
Hjørneforbindelse G	GEV 36 G	6016715	Styk	20 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 45 FS	TSG 45 FS	6062033	m	45 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade FS	KAB GR FS	6220139	Styk	10 Styk
