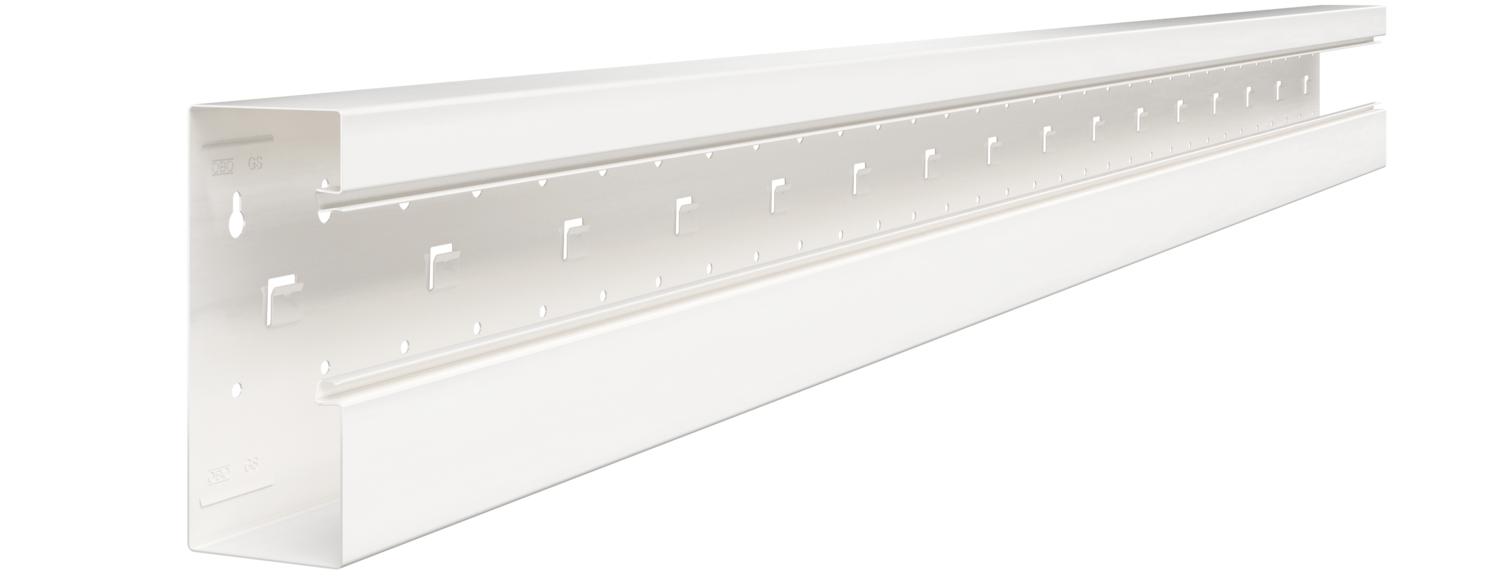

Installationskanal Rapid 80, kanalbredde 170, kanalhøjde 70, asymmetrisk 2000

Installationskanal Rapid 80, kanalbredde 170, kanalhøjde 70, asymmetrisk

Art.nr. 6277800 | EAN 4012195662945

Art.nr. / Type	6277800 / GS-A70170RW

Længde	2000 mm

Produkt beskrivelse

Produkt beskrivelse

GS installationskanal til montering på væggen eller på fastgørelseskonsoller. GS installationskanalen er udstyret med selvkontakterende klemmeflige til montering af en skillevæg af stålplade. Potentialudligningen mellem kanalunderdelene foregår via koblingen. Mellem overdel og underdel sikres beskyttelsen og potentialudligningen af det patenterede, selvkontakterende kanaldæksel. Systemåbningen er reelt 76,5 mm. Overdelen skal bestilles separat.

Der kan efter ønske leveres overlængder indtil 3000 mm af kanalunderdele og -overdele samt andre RAL-farver. De synlige flader på de lakerede installationskanaler er forsynet med folie.

Tekniske data

Teknisk data

Antal overdele	1
Antallet af stikbare skillevægge	1
Antibakteriel behandling	Nej
Beskyttelsesfolie	Ja
Beskyttelsesgrad IK-kode	IK10
Bredde	170 mm
Bundperforering	Med bundperforering
CO2 fodaftryk (GWP) fra vugge til port	8,1375 kg CO2e / 1 meter

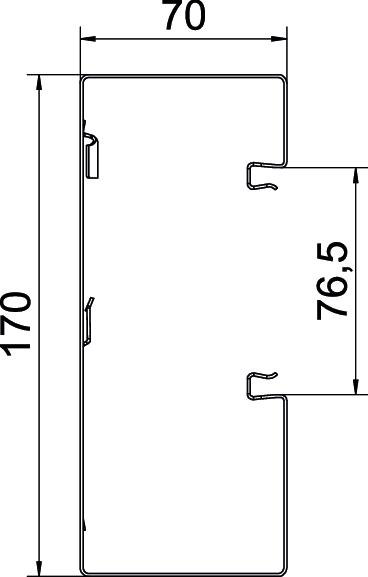

Dimension	70x170x2000
Effektivt tværsnit	10010 mm²
Farve	renhvid; RAL 9010
Firkantet konstruktion	Ja
Halogenfri	Ja
Højde	70 mm

Kabelklemme	Nej
Kanalsamlestykke	Nej
Kapslingsklasse	IP30
Længde	2000 mm
Materiale	Stål
Monteringshul i bunden	Ja
Monteringstype for overdele	Indvendig
Overdel leveres med	Nej
Overdelens bredde	76,5 mm
Symmetrisk	Nej
Temperaturanvendelsesområde maks.	60 °C
Temperaturanvendelsesområde min.	-25 °C
Udførelse bagvæg (inderside)	med indgrebstap

Alle typer

Alle typer

Type	Længde	Art.nr.	Mængde	Min. salgsenhed
GS-A70170RW	2000 mm	6277800	m	2 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Kobling GS-KUP70	GS-KUP70	6277290	Emballageenhed	1 Emballageenhed
Installationsdåse 71GD6, enkelt	71GD6	6288610	Styk	5 Styk
Installationsdåse 71GD7-2, dobbelt	71GD7-2	6288608	Styk	2 Styk
Trækaflastning 7ZE	7ZE	6288790	Styk	50 Styk
Kanalåg, stålplade	GS-OTRW	6279850	m	2 m

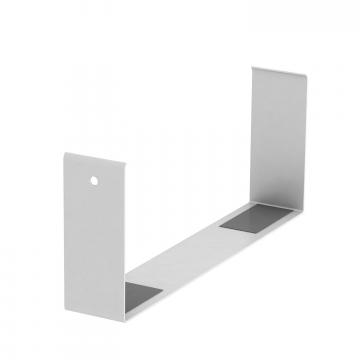

Samlestykkeafdækning, kanalhøjde 70 mm	G-SVS70170RW	6279768	Styk	1 Styk

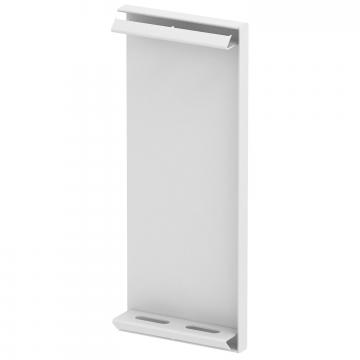

Endestykke, til installationskanal Rapid 80 type GS-70170	GS-E70170RW	6277670	Styk	1 Styk
Skillevæg GS-TW70	GS-TW70	6277090	m	2 m
Kanalklemme KL80A	KL80A	6288640	Styk	20 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk
