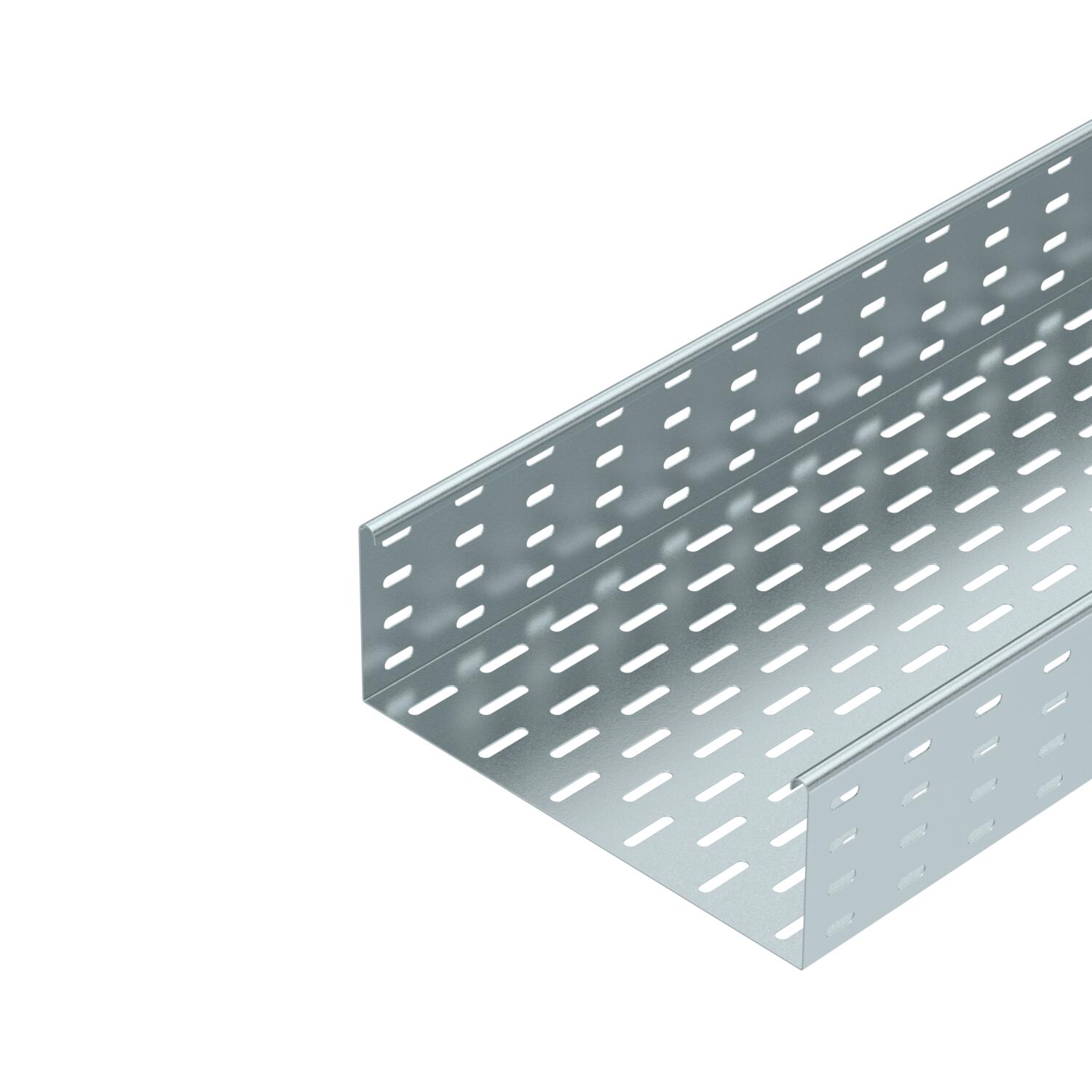

Kabelbakke MKS 110 FS

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

MKS 110 = middelkraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	12 in
Bredde	300 mm
CO₂ fodaftryk (GWP) fra vugge til port	10,4592 kg CO₂e / 1 meter
Dimension	110 x 300
Dimension	110x300x3000
Effektivt tværsnit	328 cm²
Effektivt tværsnit	32800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	4 in
Højde	110 mm
Længde	10 ft
Længde	3000 mm
Maß W	300 mm

Materiale	Stål
Med overdel	Nej
Model forbindelser	medfølgende beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,85 kN/m
Støtteafstand 2,0m	1,3 kN/m
Støtteafstand 2,5m	0,75 kN/m
Støtteafstand 3,0m	0,6 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKS 110 FS	3000 mm	100 mm	1 mm	Nej	Stål	båndgalvaniseret	6060102	m	6 m
MKS 120 FS	3000 mm	200 mm	1 mm	Nej	Stål	båndgalvaniseret	6060196	m	6 m
MKS 130 FS	3000 mm	300 mm	1 mm	Nej	Stål	båndgalvaniseret	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	Nej	Stål	båndgalvaniseret	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	Nej	Stål	båndgalvaniseret	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	Nej	Stål	båndgalvaniseret	6060528	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FS	RLVL 110 FS	6067131	Styk	10 Styk
45°-bøjning 110 FS	RB 45 130 FS	6036304	Styk	1 Styk
90°-bøjning 110 FS	RB 90 130 FS	6036806	Styk	1 Styk
Monterings-forgreningsstykke 110 FS	RAA 130 FS	6042157	Styk	1 Styk
T-stykke 110 FS	RT 130 FS	6038306	Styk	1 Styk
Kryds 110 FS	RK 130 FS	7027355	Styk	1 Styk
Låg med vrider FS	DRL 300 FS	6052304	m	6 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m
