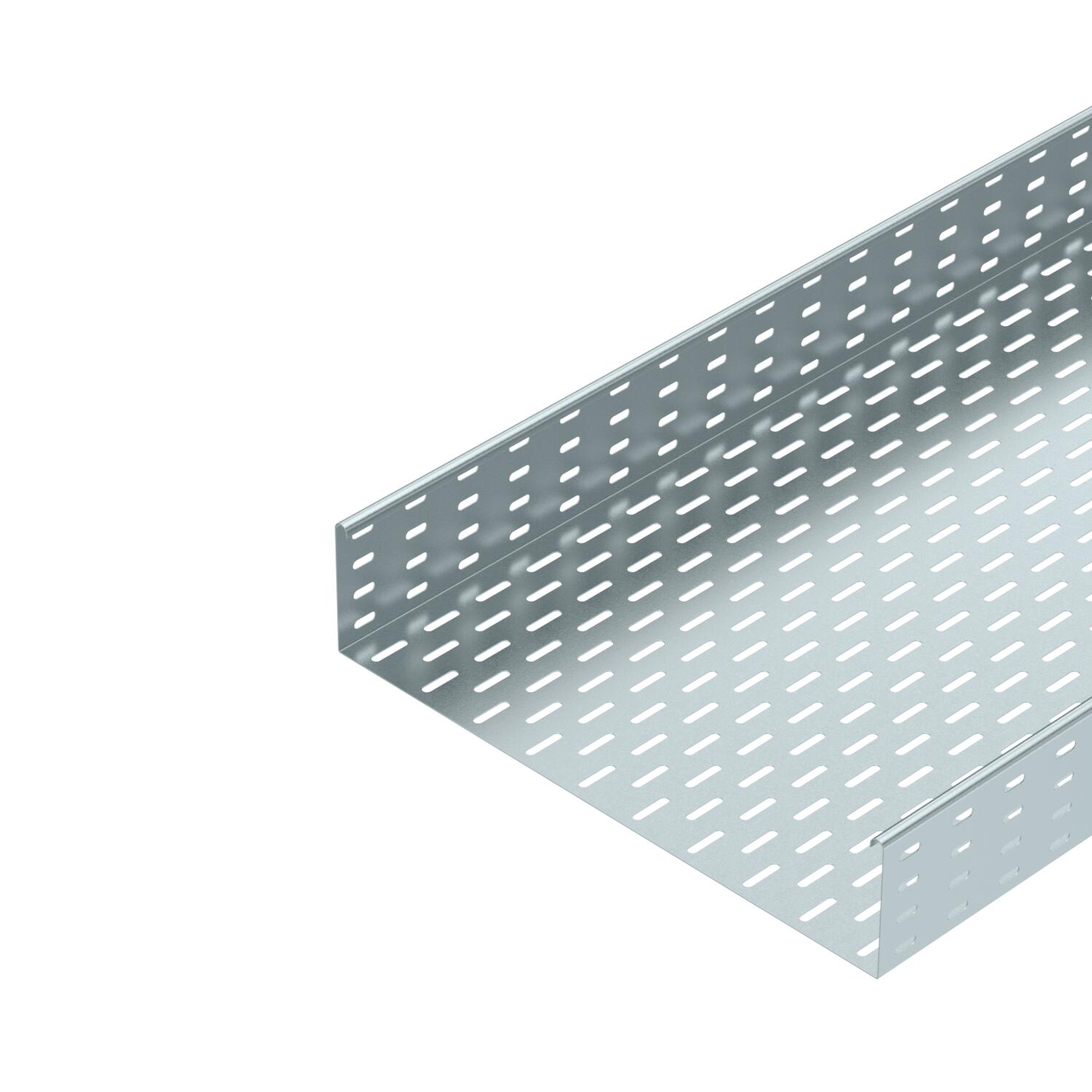

Kabelbakke MKS 110 FS

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

MKS 110 = middelkraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
Bredde	20 in
CO₂ fodaftryk (GWP) fra vugge til port	14,0843 kg CO₂e / 1 meter

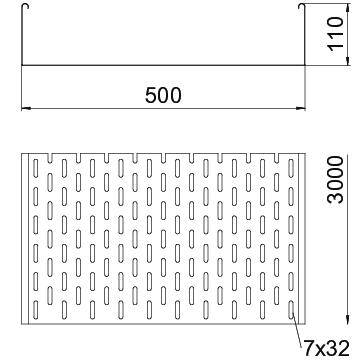

Dimension	110 x 500
Dimension	110x500x3000
Effektivt tværsnit	548 cm²
Effektivt tværsnit	54800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	110 mm
Højde	4 in
Længde	10 ft
Længde	3000 mm
Maß W	500 mm

Materiale	Stål
Med overdel	Nej
Model forbindelser	medfølgende beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,85 kN/m
Støtteafstand 2,0m	1,3 kN/m
Støtteafstand 2,5m	0,75 kN/m
Støtteafstand 3,0m	0,6 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKS 110 FS	3000 mm	100 mm	1 mm	Nej	Stål	båndgalvaniseret	6060102	m	6 m
MKS 120 FS	3000 mm	200 mm	1 mm	Nej	Stål	båndgalvaniseret	6060196	m	6 m
MKS 130 FS	3000 mm	300 mm	1 mm	Nej	Stål	båndgalvaniseret	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	Nej	Stål	båndgalvaniseret	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	Nej	Stål	båndgalvaniseret	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	Nej	Stål	båndgalvaniseret	6060528	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FS	RLVL 110 FS	6067131	Styk	10 Styk
Samleliste FS	SSLB 500 FS	7070225	Styk	20 Styk
45°-bøjning 110 FS	RB 45 150 FS	6036308	Styk	1 Styk
90°-bøjning 110 FS	RB 90 150 FS	6036810	Styk	1 Styk
Monterings-forgreningsstykke 110 FS	RAA 150 FS	6042161	Styk	1 Styk
T-stykke 110 FS	RT 150 FS	6038310	Styk	1 Styk
Kryds 110 FS	RK 150 FS	7027361	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m
