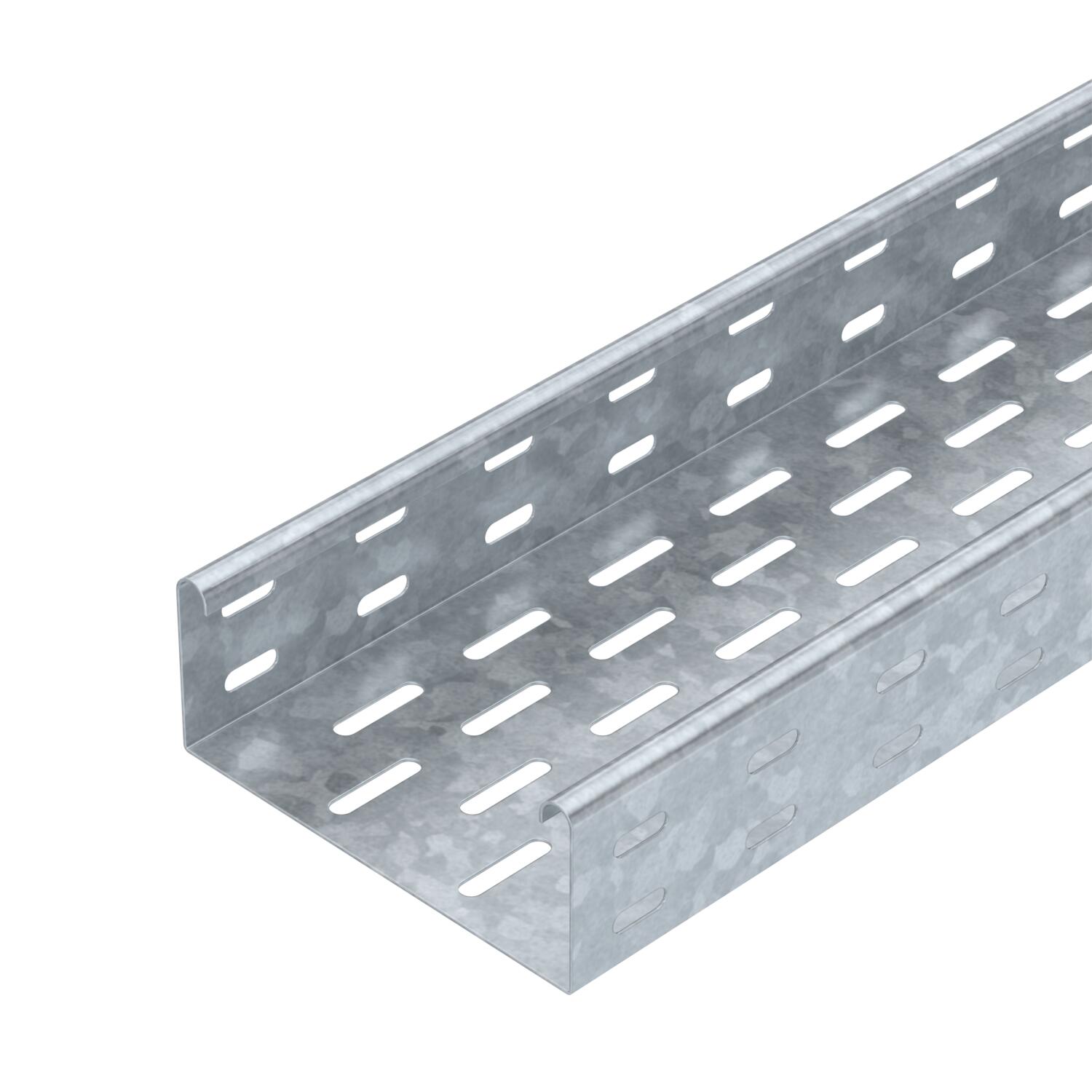

Kabelbakke MKS 60 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

MKS 60 = middelkraftigt kabelbakkesystem med 60 mm sidehøjde.

Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	6 in
Bredde	150 mm
CO₂ fodaftryk (GWP) fra vugge til port	5,4405 kg CO₂e / 1 meter

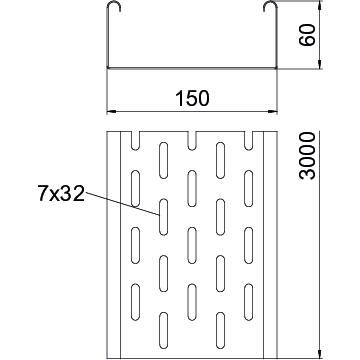

Dimension	60 x 150
Dimension	60x150x3000
Effektivt tværsnit	8800 mm²
Effektivt tværsnit	88 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	2 in
Højde	60 mm
Længde	10 ft
Længde	3000 mm
Mål B	150 mm

Maß W	150 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	1 mm
Pladetykkelse	0,04 in
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,5 kN/m
Støtteafstand 1,75m	1,25 kN/m
Støtteafstand 2,0m	1 kN/m
Støtteafstand 2,5m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKS 610 FT	3000 mm	100 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055532	m	12 m
MKS 615 FT	3000 mm	150 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055559	m	12 m
MKS 620 FT	3000 mm	200 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055575	m	6 m
MKS 630 FT	3000 mm	300 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055613	m	6 m
MKS 640 FT	3000 mm	400 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055710	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	RLVK 60 FT	6067603	Styk	10 Styk

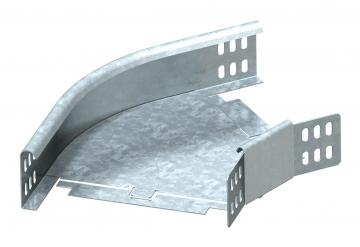

45°-bøjning 60 FT	RB 45 615 FT	6036132	Styk	1 Styk
90°-bøjning 60 FT	RB 90 615 FT	6036592	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FT	RB W 615 FT	6037122	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	RAA 615 FT	6042213	Styk	1 Styk
T-stykke 60 FT	RT 615 FT	6038132	Styk	1 Styk
Låg med vrider DD	DRL 150 DD	6052706	m	6 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m
45°bøjning 60 FT	RB 45 615 FT	7066158	Styk	1 Styk
