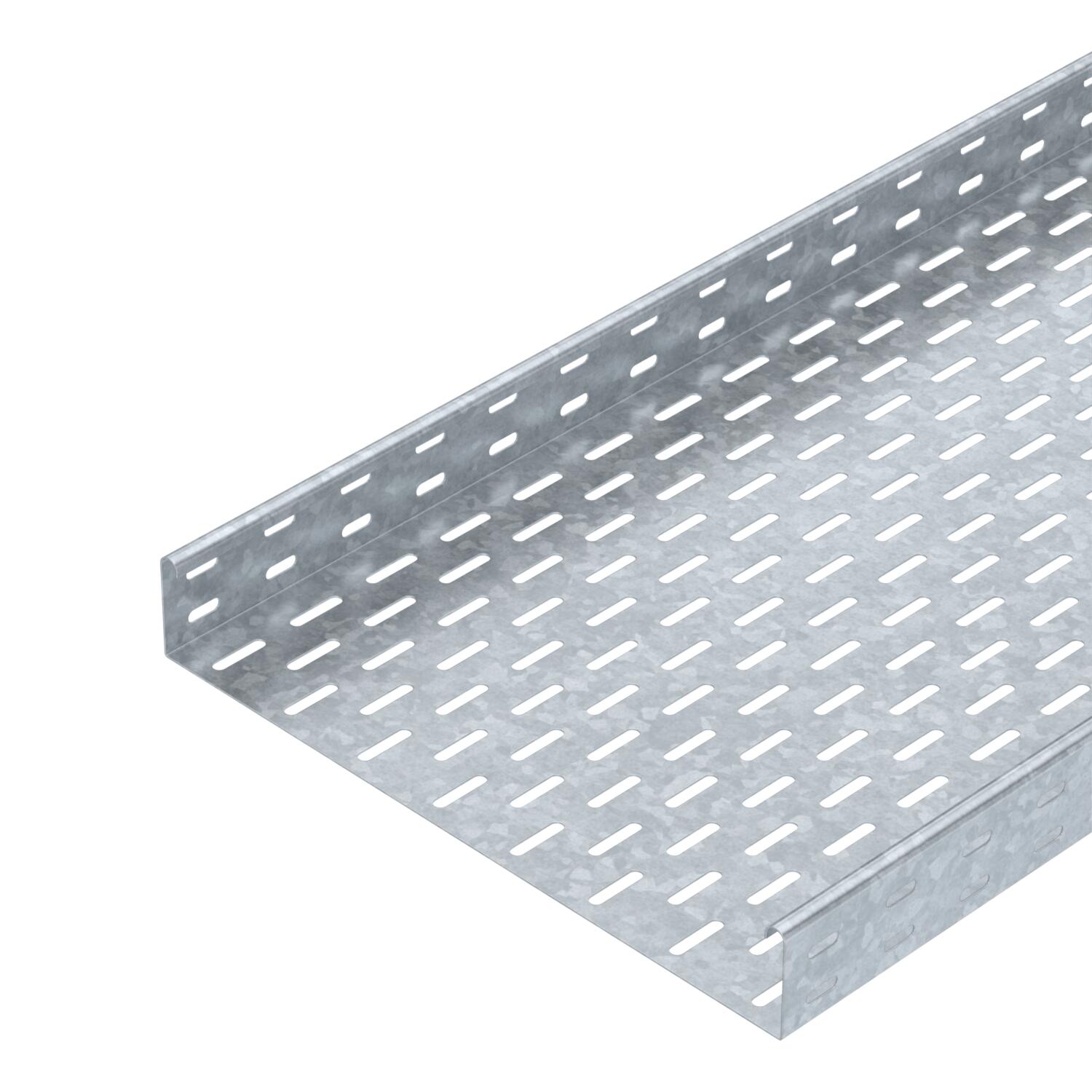

Kabelbakke MKS 60 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

MKS 60 = middelkraftigt kabelbakkesystem med 60 mm sidehøjde.

Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	16 in
Bredde	400 mm
CO₂ fodaftryk (GWP) fra vugge til port	9,9991 kg CO₂e / 1 meter

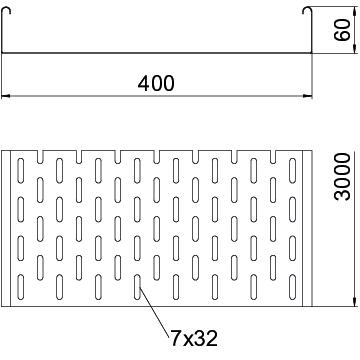

Dimension	60 x 400
Dimension	60x400x3000
Effektivt tværsnit	23800 mm²
Effektivt tværsnit	238 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	2 in
Højde	60 mm
Længde	10 ft
Længde	3000 mm
Mål B	400 mm

Maß W	400 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,5 kN/m
Støtteafstand 1,75m	1,25 kN/m
Støtteafstand 2,0m	1 kN/m
Støtteafstand 2,5m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKS 610 FT	3000 mm	100 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055532	m	12 m
MKS 615 FT	3000 mm	150 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055559	m	12 m
MKS 620 FT	3000 mm	200 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055575	m	6 m
MKS 630 FT	3000 mm	300 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055613	m	6 m
MKS 640 FT	3000 mm	400 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Nej	Stål	Varmgalvaniseret	6055710	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	RLVK 60 FT	6067603	Styk	10 Styk
45°-bøjning 60 FT	RB 45 640 FT	6036138	Styk	1 Styk
90°-bøjning 60 FT	RB 90 640 FT	6036598	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FT	RB W 640 FT	6037128	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	RAA 640 FT	6042219	Styk	1 Styk
T-stykke 60 FT	RT 640 FT	6038138	Styk	1 Styk
Kryds 60 FT	RK 640 FT	7027417	Styk	1 Styk
Låg med vrider DD	DRL 400 DD	6052715	m	3 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m
