Kabelbakke MKS-Magic® 60 FS 3050 | 150 | 60 | 1 | Nej | zinc | Stål | båndgalvaniseret

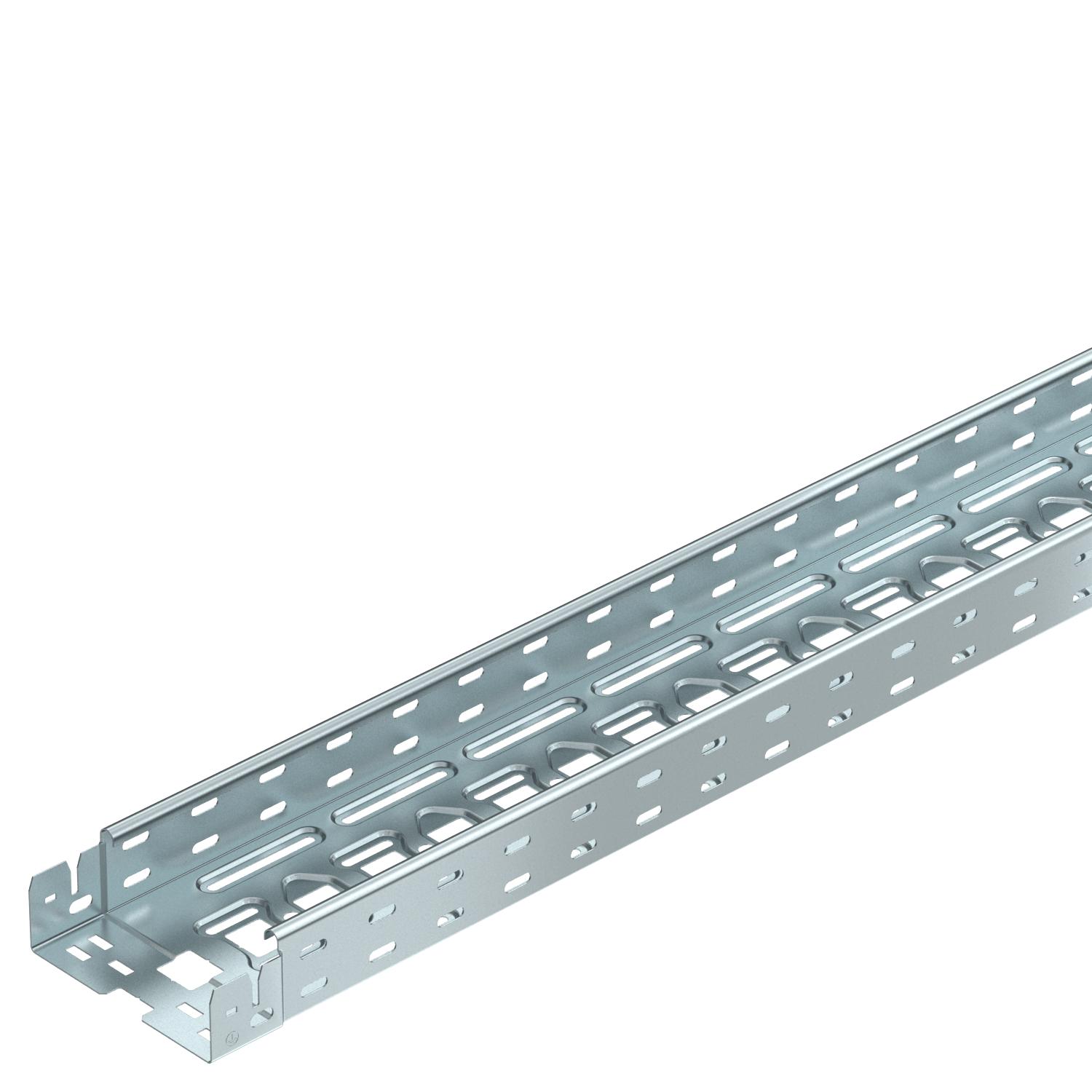

Kabelbakke MKS-Magic® 60 FS

Art.nr. 6059002 | EAN 4012195829935

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinkleranlæg i henhold til VdS retningslinje 2092.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	150 mm
CO2 fodaftryk (GWP) fra vugge til port	5,3077 kg CO2e / 1 meter
Dimension	60x150x3050
Effektivt tværsnit	88 cm²
Effektivt tværsnit	8800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	150 mm
Mål L	30 mm
Mål x	46 mm

Mål y	112 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
NEMA belastningsklasse	8A
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,6 kN/m
Støtteafstand 2,0m	1,1 kN/m
Støtteafstand 2,5m	0,7 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type MKSM 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059000	m	6 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059004	m	6 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059006	m	6 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059008	m	6 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059010	m	6 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059012	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic FS	KTSMV 615 FS	6068916	Styk	1 Styk
45° bøjning 60 FS	RB 45 615 FS	6036102	Styk	1 Styk
90°-bøjning 60 FS	RB 90 615 FS	6036562	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FS	RB W 615 FS	6037102	Styk	1 Styk
Monterings-forgreningsstykke 60 FS	RAA 615 FS	6042113	Styk	1 Styk
T-stykke 60 FS	RT 615 FS	6038102	Styk	1 Styk
Låg med vrider FS	DRL 150 FS	6052150	m	6 m
Deleskinne 60 FS	TSG 60 FS	6062068	m	45 m
Bøjning variabel Magic 60 FS	RBMV 615 FS	6040482	Styk	1 Styk
