Kabelbakke RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | Nej | zinc | Stål | båndgalvaniseret

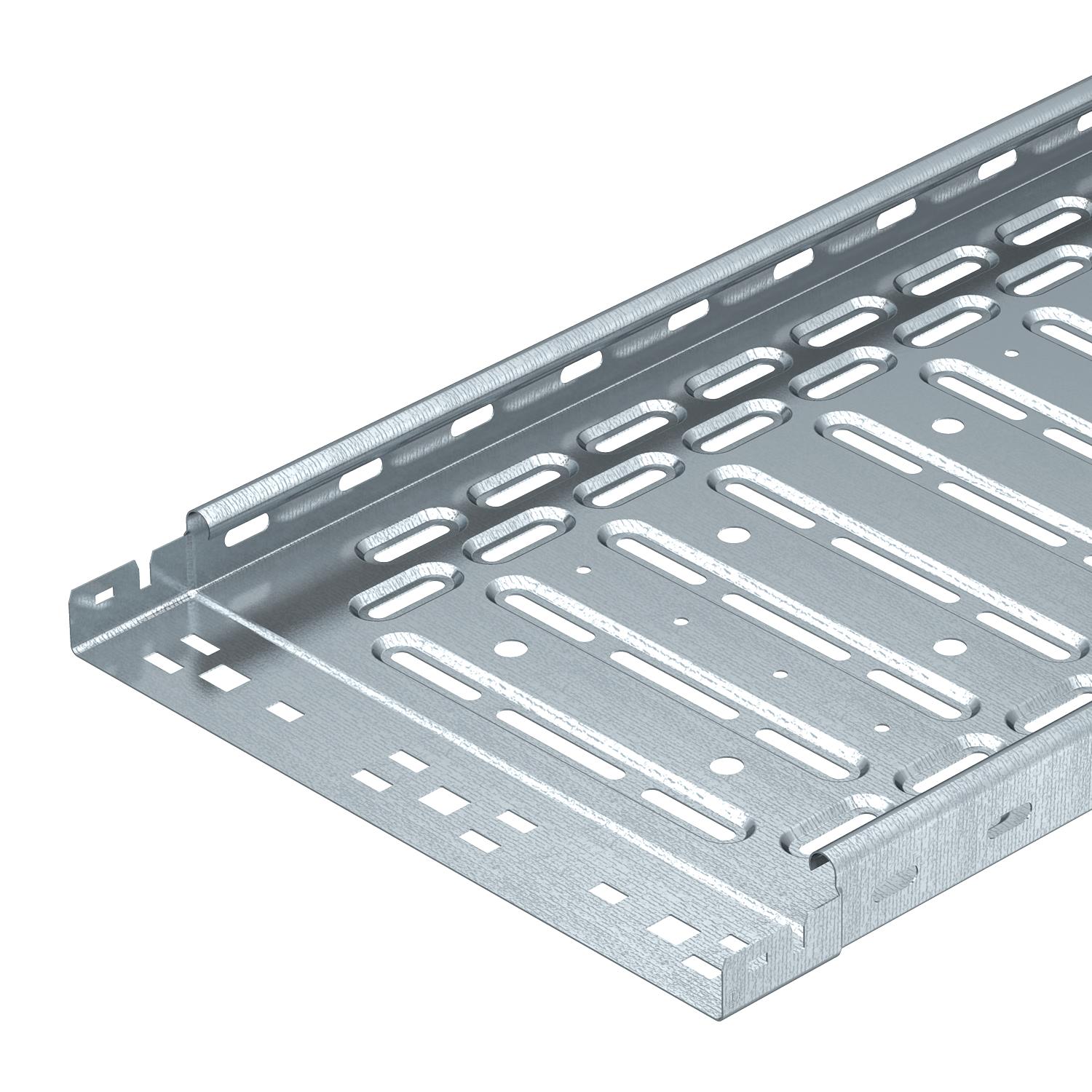

Kabelbakke RKS-Magic® 35 FS

Art.nr. 6047417 | EAN 4012195390848

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	35 mm

Pladetykkelse	0,75 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
Bredde	4 in
Bundperforering	1
CO2 fodaftryk (GWP) fra vugge til port	2,5373 kg CO2e / 1 meter
Dimension	35x100x3050
Effektivt tværsnit	3300 mm²
Effektivt tværsnit	33 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	1 in
Højde	35 mm
Længde	3050 mm
Længde	10 ft
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	100 mm

Mål y	50 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	0,75 mm
Pladetykkelse	0,03 in
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,0m	1,1 kN/m
Støtteafstand 1,5m	0,5 kN/m
Støtteafstand 2,0m	0,3 kN/m
Støtteafstand 2,5m	0,15 kN/m
Støtteafstand 3,0m	0,1 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type RKSM 35

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	Nej	zinc	Stål	båndgalvaniseret	6047417	m	6 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	Nej	zinc	Stål	båndgalvaniseret	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	Nej	zinc	Stål	båndgalvaniseret	6047460	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

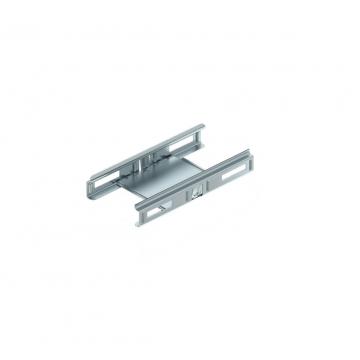

Længdeforbindelses-sæt Magic FS	KTSMV 310 FS	6068900	Styk	1 Styk

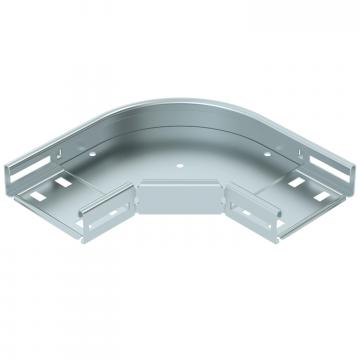

90°-bøjning 35 FS	RB 90 310 FS	6036500	Styk	1 Styk

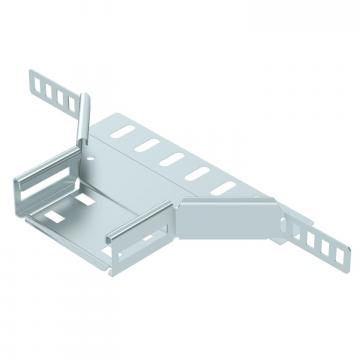

Monterings-forgreningsstykke 35 FS	RAA 310 FS	6042101	Styk	1 Styk

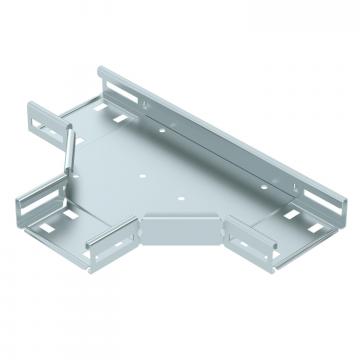

T-stykke 35 FS	RT 310 FS	6038000	Styk	1 Styk
Låg med vrider FS	DRL 100 FS	6052096	m	24 m
Deleskinne 30 FS	TSG 30 FS	6062050	m	45 m
