Kabelbakke RKS-Magic® 60 A2 3050 | 200 | 60 | 0,75 | Ja | specialstål | Rustfrit stål 1.4301 | blank, efterbehandlet

Kabelbakke RKS-Magic® 60 A2

Art.nr. 6047640 | EAN 4012195706144

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse

Bevarelse af funktionssikkerheden ved brand

Farve	specialstål

Materiale	Rustfrit stål 1.4301

Overflade	blank, efterbehandlet

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Brandsikring	Funktionsbevaring kabelspecifik bærekonstruktion
Bredde	200 mm
Bundperforering	1
CO2 fodaftryk (GWP) fra vugge til port	10,5828 kg CO2e / 1 meter
Dimension	60x200x3050
Effektivt tværsnit	118 cm²
Effektivt tværsnit	11800 mm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	200 mm
Mål x	100 mm

Mål y	150 mm
Materiale	Rustfrit stål 1.4301
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	blank, efterbehandlet
Pladetykkelse	0,75 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,0m	1,2 kN/m
Støtteafstand 1,5m	0,9 kN/m
Støtteafstand 2,0m	0,6 kN/m
Støtteafstand 2,5m	0,4 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type RKSM 60

Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047613	m	6 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047640	m	6 m
RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047656	m	6 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047691	m	6 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6047737	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic A2	KTSMV 620 A2	6068962	Styk	1 Styk

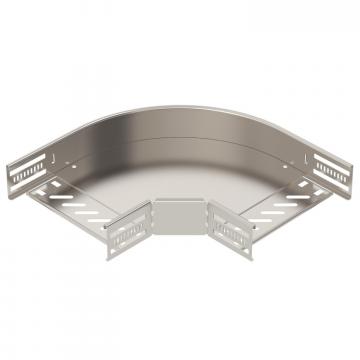

90° bøjning 60 A2	RB 90 620 A2	6036624	Styk	1 Styk
Bøjning vinklen kan indstilles 60 A2	RB W 620 A2	6037154	Styk	1 Styk

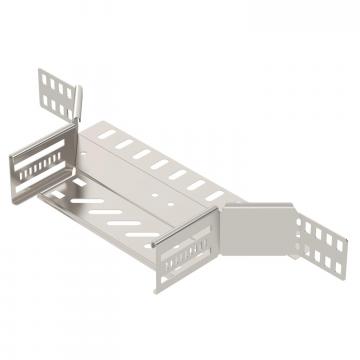

Monterings-forgreningsstykke 60 A2	RAA 620 A2	6042315	Styk	1 Styk
Låg med vrider A2	DRL 200 A2	6052894	m	3 m
Deleskinne 60 A2	TSG 60 A2	6062084	m	3 m
90° bøjning Magic 60 A2	RBM 90 620 A2	6041184	Styk	1 Styk
