Kabelbakke RKS-Magic® 60 FT 3050 | 200 | 60 | 1 | Ja | zinc | Stål | Varmgalvaniseret

Kabelbakke RKS-Magic® 60 FT

Art.nr. 6047639 | EAN 4012195903932

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Brandsikring	Funktionsbevaring kabelspecifik bærekonstruktion
Bredde	200 mm
Bredde	8 in
Bundperforering	1,00
CO₂ fodaftryk (GWP) fra vugge til port	6,4546 kg CO₂e / 1 meter
Dimension	60x200x3050
Effektivt tværsnit	118 cm²
Effektivt tværsnit	11800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	2 in
Højde	60 mm
Længde	3050 mm
Længde	10 ft
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	200 mm

Mål x	100 mm
Mål y	150 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
NEMA belastningsklasse	8AA
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	0,03 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,0m	1,2 kN/m
Støtteafstand 1,5m	0,9 kN/m
Støtteafstand 2,0m	0,6 kN/m
Støtteafstand 2,5m	0,4 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type RKSM 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047612	m	6 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047631	m	6 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047639	m	6 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047655	m	6 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6047720	m	6 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6047736	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic DD	KTSMV 620 DD	6068940	Styk	1 Styk

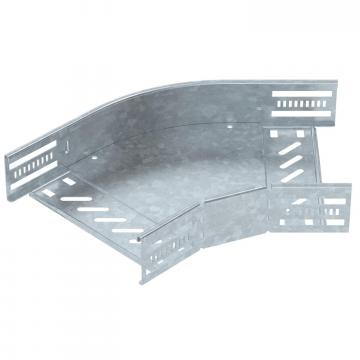

45°-bøjning 60 FT	RB 45 620 FT	6036134	Styk	1 Styk

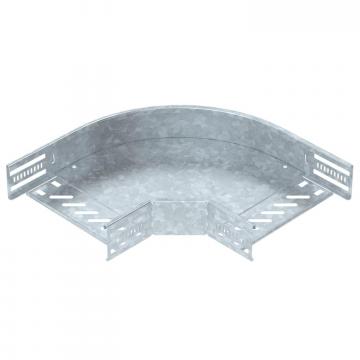

90°-bøjning 60 FT	RB 90 620 FT	6036594	Styk	1 Styk

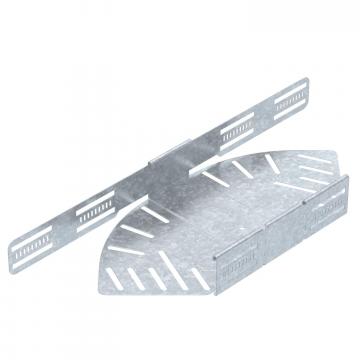

Bøjning vinklen kan indstilles 60 FT	RB W 620 FT	6037124	Styk	1 Styk

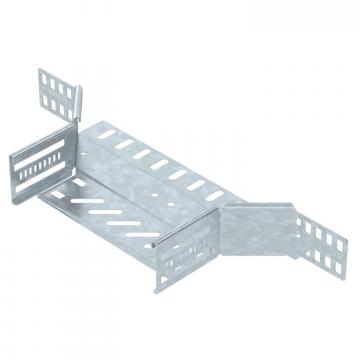

Monterings-forgreningsstykke 60 FT	RAA 620 FT	6042215	Styk	1 Styk

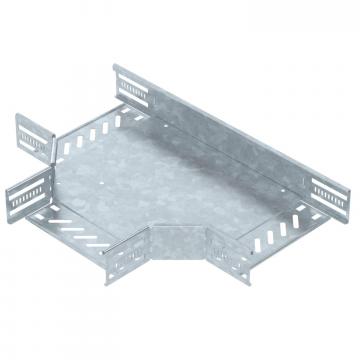

T-stykke 60 FT	RT 620 FT	6038134	Styk	1 Styk

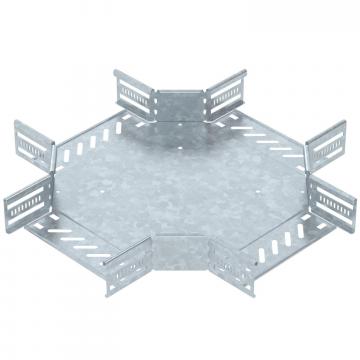

Kryds 60 FT	RK 620 FT	7027413	Styk	1 Styk
Låg med vrider DD	DRL 200 DD	6052709	m	6 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m

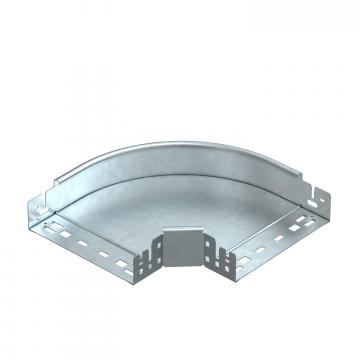

90° bøjning Magic 60 FT	RBM 90 620 FT	6041154	Styk	1 Styk
