Kabelbakke RKS-Magic® 60 FT 3050 | 400 | 60 | 1 | Ja | zinc | Stål | Varmgalvaniseret

Kabelbakke RKS-Magic® 60 FT

Art.nr. 6047690 | EAN 4012195903956

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Brandsikring	Funktionsbevaring kabelspecifik bærekonstruktion
Bredde	16 in
Bredde	400 mm
Bundperforering	1,00
CO₂ fodaftryk (GWP) fra vugge til port	10,3034 kg CO₂e / 1 meter
Dimension	60x400x3050
Effektivt tværsnit	23800 mm²
Effektivt tværsnit	238 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Højde	2 in
Længde	10 ft
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	400 mm
Mål t	200 mm

Mål x	300 mm
Mål y	350 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
NEMA belastningsklasse	8AA
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,0m	2,1 kN/m
Støtteafstand 1,5m	1,35 kN/m
Støtteafstand 2,0m	0,9 kN/m
Støtteafstand 2,5m	0,6 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type RKSM 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047612	m	6 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047631	m	6 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047639	m	6 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047655	m	6 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	Ja	zinc	Stål	Varmgalvaniseret	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6047720	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

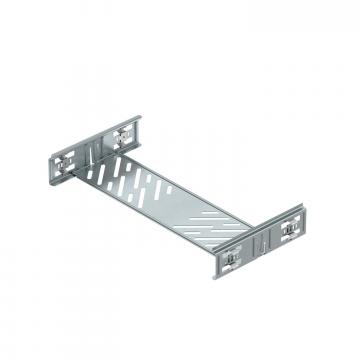

Længdeforbindelses-sæt Magic DD	KTSMV 640 DD	6068944	Styk	1 Styk

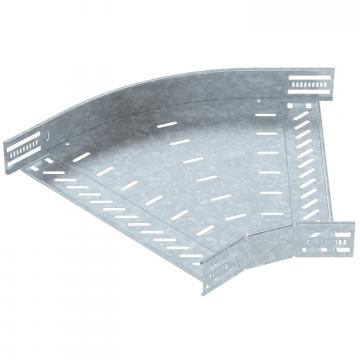

45°-bøjning 60 FT	RB 45 640 FT	6036138	Styk	1 Styk

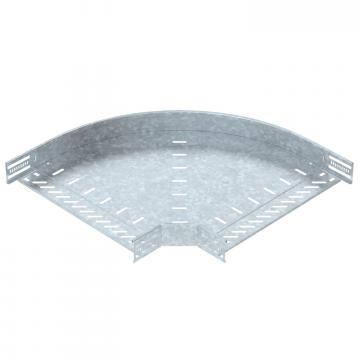

90°-bøjning 60 FT	RB 90 640 FT	6036598	Styk	1 Styk

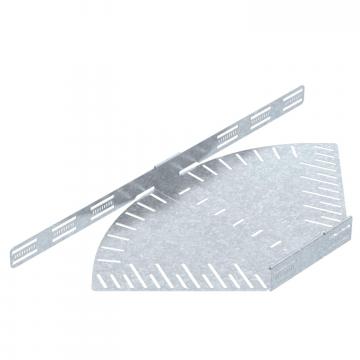

Bøjning vinklen kan indstilles 60 FT	RB W 640 FT	6037128	Styk	1 Styk

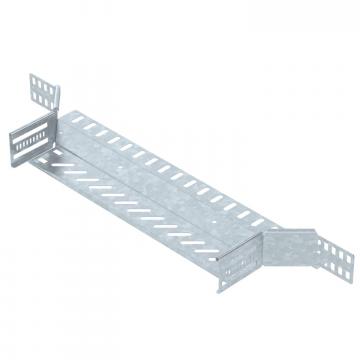

Monterings-forgreningsstykke 60 FT	RAA 640 FT	6042219	Styk	1 Styk

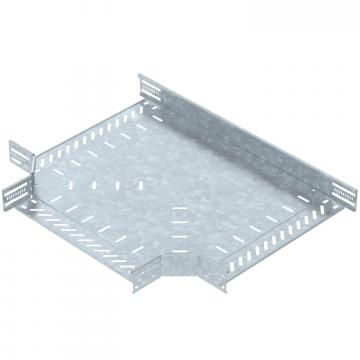

T-stykke 60 FT	RT 640 FT	6038138	Styk	1 Styk

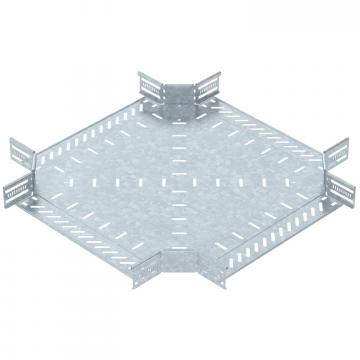

Kryds 60 FT	RK 640 FT	7027417	Styk	1 Styk
Låg med vrider DD	DRL 400 DD	6052715	m	3 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m

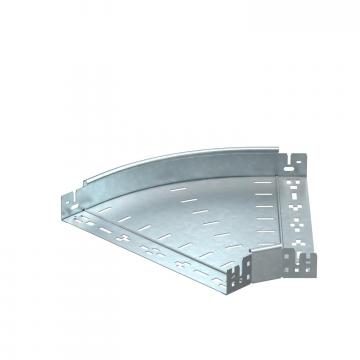

45° bøjning Magic 60 FT	RBM 45 640 FT	6041068	Styk	1 Styk
Bøjning variabel Magic 60 FT	RBMV 640 FT	6040508	Styk	1 Styk
