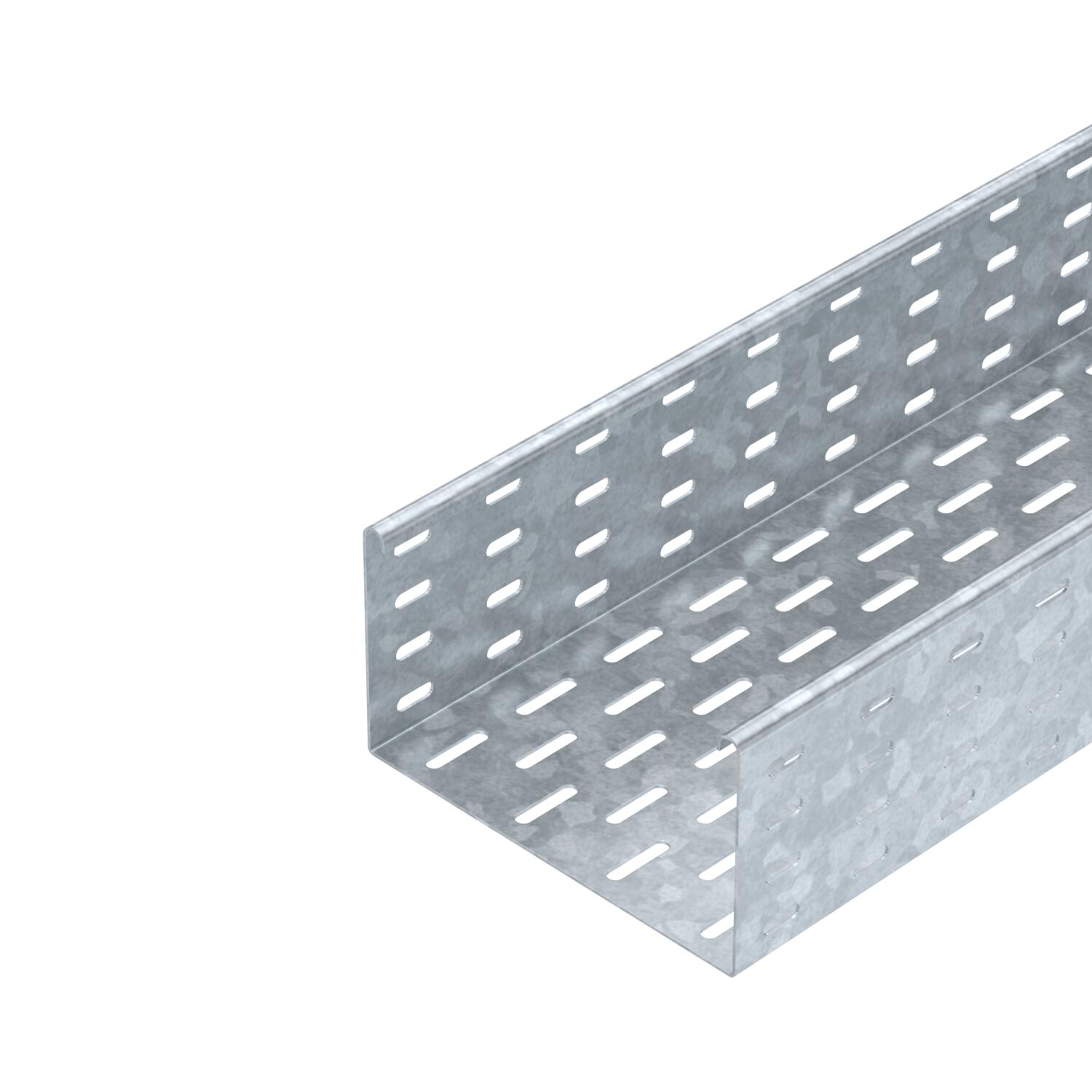

Kabelbakke SKS 110 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKS 110 = kraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	8 in
Bredde	200 mm
CO₂ fodaftryk (GWP) fra vugge til port	11,595 kg CO₂e / 1 meter

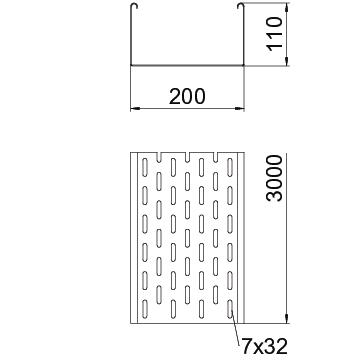

Dimension	110 x 200
Dimension	110x200x3000
Effektivt tværsnit	21800 mm²
Effektivt tværsnit	218 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	4 in
Højde	110 mm
Længde	10 ft
Længde	3000 mm
Maß W	200 mm
Materiale	Stål

Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Pladetykkelse	0,06 in
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 2,5m	1,76 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,84 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKS 110 FT	3000 mm	100 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061702	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FT	RLVL 110 FT	6067913	Styk	10 Styk
Samleliste DD	SSLB 200 DD	7070314	Styk	20 Styk

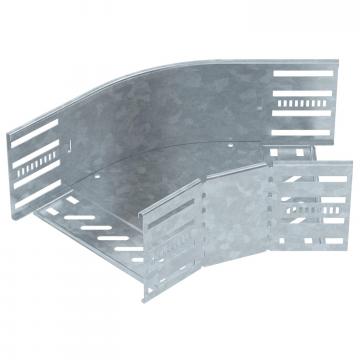

45°-bøjning 110 FT	RB 45 120 FT	6036332	Styk	1 Styk

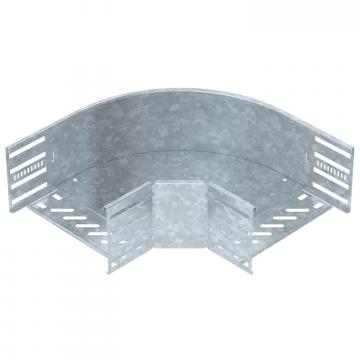

90°-bøjning 110 FT	RB 90 120 FT	6036834	Styk	1 Styk

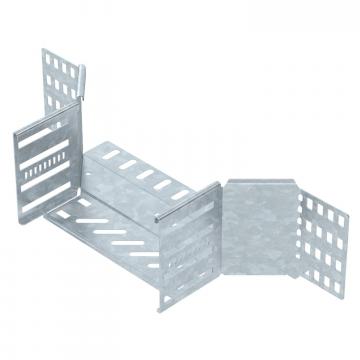

Monterings-forgreningsstykke 110 FT	RAA 120 FT	6042255	Styk	1 Styk

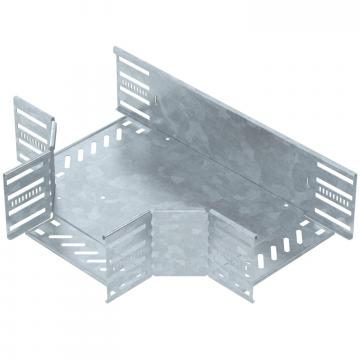

T-stykke 110 FT	RT 120 FT	6038324	Styk	1 Styk

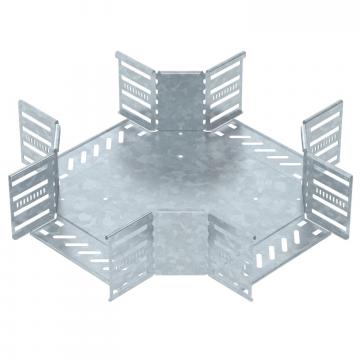

Kryds 110 FT	RK 120 FT	7027453	Styk	1 Styk
Låg med vrider DD	DRL 200 DD	6052709	m	6 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m
