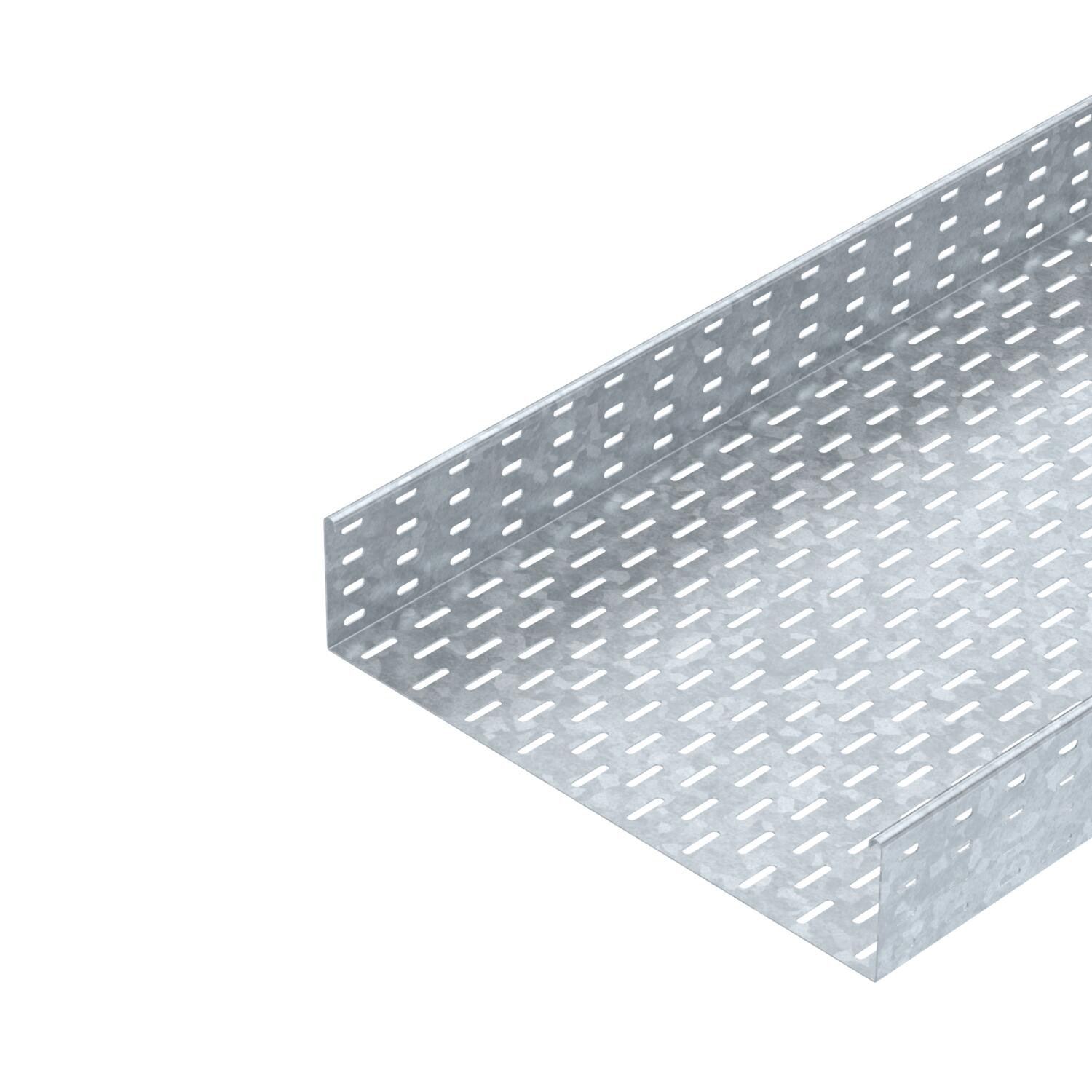

Kabelbakke SKS 110 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKS 110 = kraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	20 in
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	18,8563 kg CO2e / 1 meter

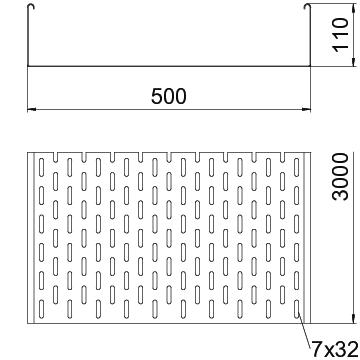

Dimension	110x500x3000
Dimension	110 x 500
Effektivt tværsnit	54800 mm²
Effektivt tværsnit	548 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	4 in
Højde	110 mm
Længde	3000 mm
Længde	10 ft
Maß W	500 mm
Materiale	Stål

Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	0,06 in
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 2,5m	1,76 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,84 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKS 110 FT	3000 mm	100 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6061702	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FT	RLVL 110 FT	6067913	Styk	10 Styk

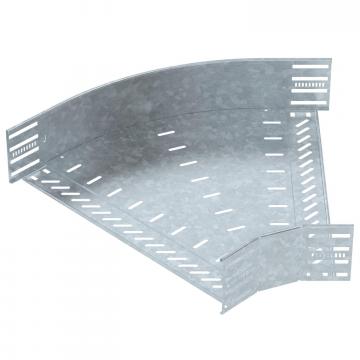

45°-bøjning 110 FT	RB 45 150 FT	6036338	Styk	1 Styk

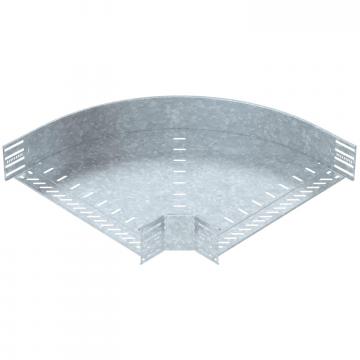

90°-bøjning 110 FT	RB 90 150 FT	6036840	Styk	1 Styk

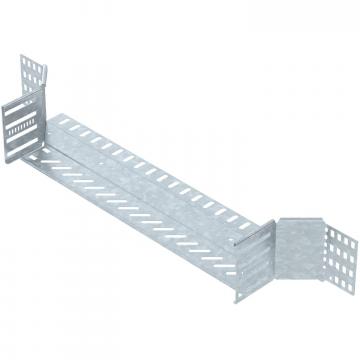

Monterings-forgreningsstykke 110 FT	RAA 150 FT	6042261	Styk	1 Styk

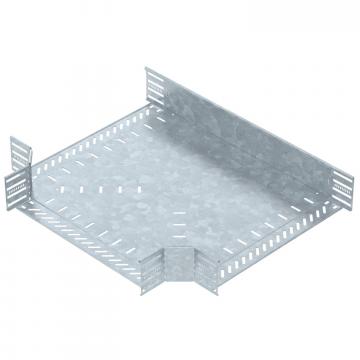

T-stykke 110 FT	RT 150 FT	6038330	Styk	1 Styk

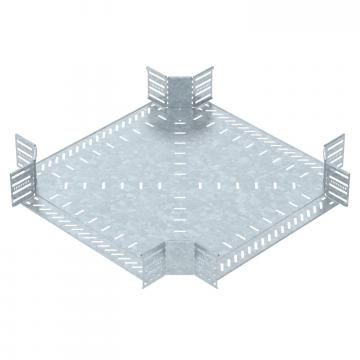

Kryds 110 FT	RK 150 FT	7027461	Styk	1 Styk
Låg med vrider DD	DRL 500 DD	6052718	m	6 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m
