Kabelbakke SKS-Magic® 110 FS 3050 | 600 | 110 | 1,5 | Nej | zinc | Stål | båndgalvaniseret

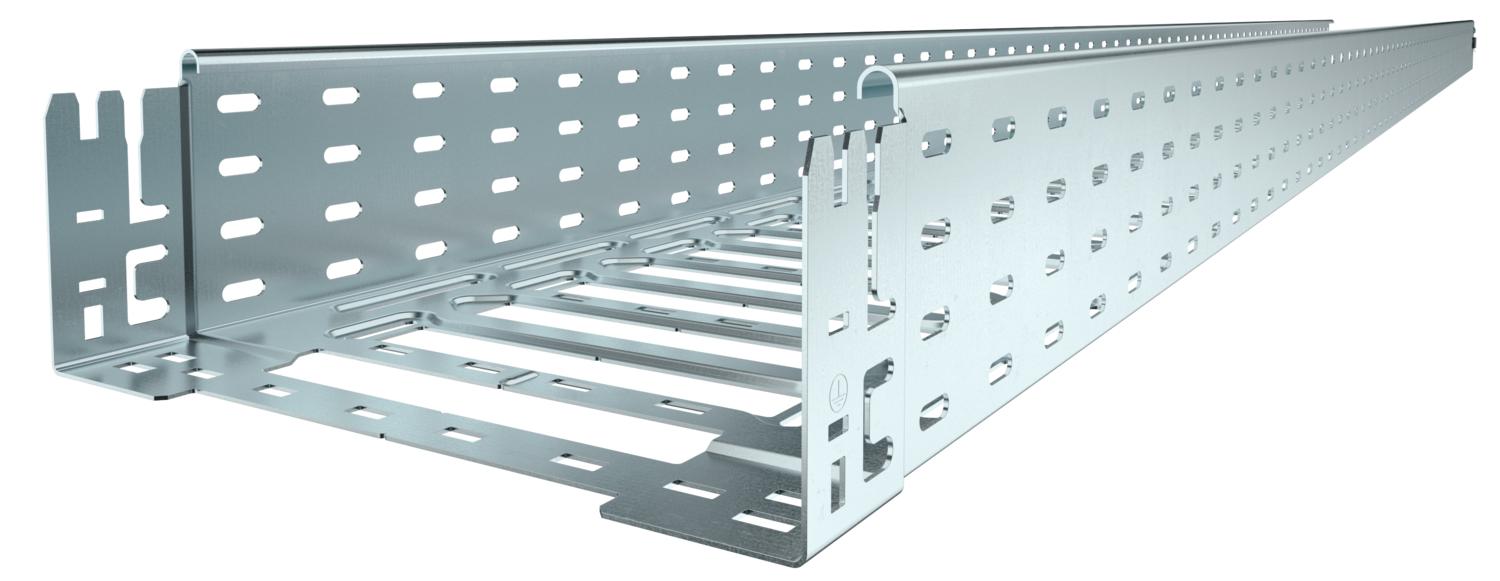

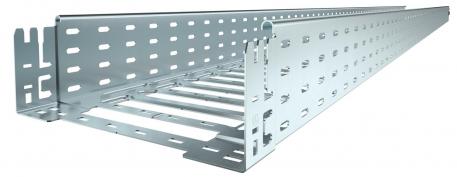

Kabelbakke SKS-Magic® 110 FS

Art.nr. 6059626 | EAN 4012195829621

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Tekniske data

Teknisk data

Anvendelse sprinkleranlæg	Ja
Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	600 mm
CO2 fodaftryk (GWP) fra vugge til port	22,6828 kg CO2e / 1 meter
Dimension	110x600x3050
Effektivt tværsnit	655 cm²
Effektivt tværsnit	65500 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	600 mm
Mål L	480 mm
Mål x	496 mm
Mål y	562 mm

Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
NEMA belastningsklasse	8C
Overflade	båndgalvaniseret
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,34 kN/m
Støtteafstand 2,5m	1,74 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,72 kN/m
Støtteafstand 4,0m	0,3 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type SKSM 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059614	m	3 m
SKSM 115 FS	3050 mm	150 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059616	m	3 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059618	m	3 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059620	m	3 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059622	m	3 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059624	m	3 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059626	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic FS	KTSMV 160 FS	6069102	Styk	1 Styk
45°-bøjning 110 FS	RB 45 160 FS	6036310	Styk	1 Styk
90°-bøjning 110 FS	RB 90 160 FS	6036812	Styk	1 Styk
Monterings-forgreningsstykke 110 FS	RAA 160 FS	6042163	Styk	1 Styk
T-stykke 110 FS	RT 160 FS	6038312	Styk	1 Styk
Kryds 110 FS	RK 160 FS	7027363	Styk	1 Styk
Låg med vrider FS	DRL 600 FS	6052606	m	3 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m
