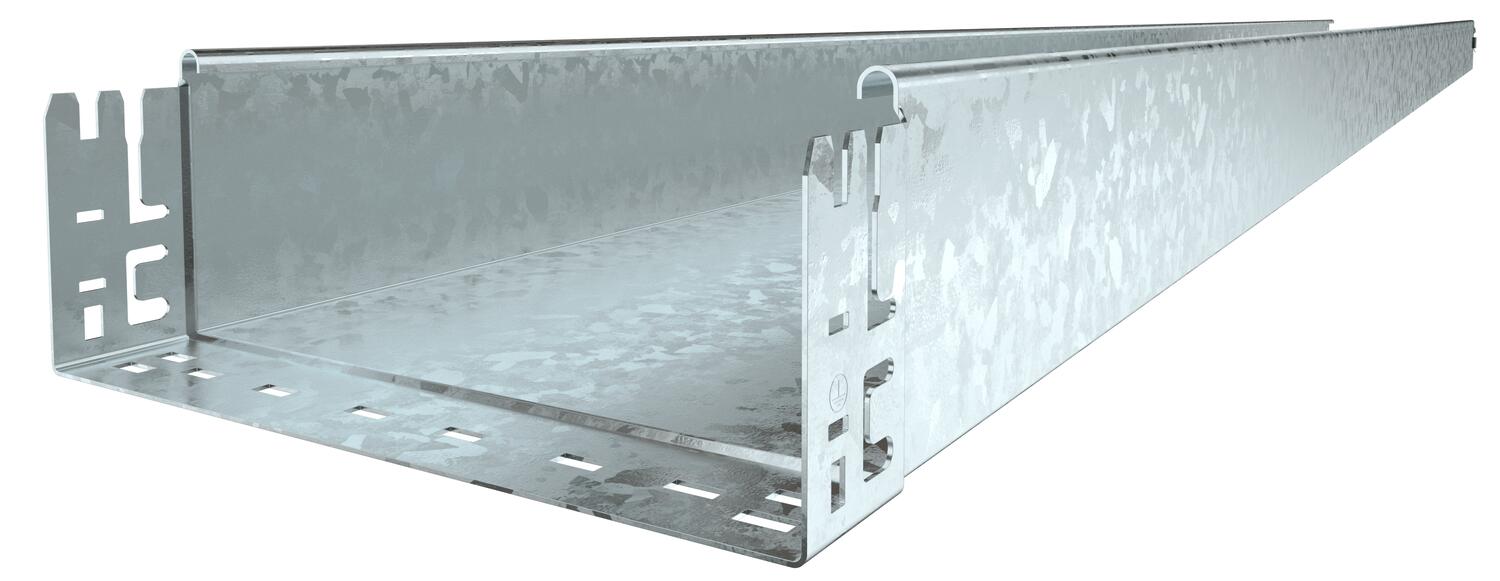

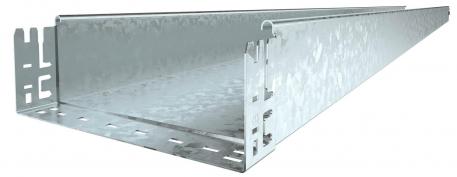

Kabelbakke SKS-Magic® 110 uperforeret FT

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	150 mm
CO2 fodaftryk (GWP) fra vugge til port	12,6879 kg CO2e / 1 meter
Dimension	110x150x3050
Effektivt tværsnit	16100 mm²
Effektivt tværsnit	161 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Mål B	150 mm
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSMU 110 FT	3050 mm	100 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059853	m	3 m
SKSMU 115 FT	3050 mm	150 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059855	m	3 m
SKSMU 120 FT	3050 mm	200 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059857	m	3 m
SKSMU 130 FT	3050 mm	300 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059859	m	3 m
SKSMU 140 FT	3050 mm	400 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059861	m	3 m
SKSMU 150 FT	3050 mm	500 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059863	m	3 m
SKSMU 160 FT	3050 mm	600 mm	110 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059865	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic DD	KTSMV 115 DD	6069114	Styk	1 Styk
90°-bøjning 110 FT	RB 90 115 FT	6036832	Styk	1 Styk
Monterings-forgreningsstykke 110 FT	RAA 115 FT	6042253	Styk	1 Styk
T-stykke 110 FT	RT 115 FT	6038322	Styk	1 Styk
Låg med vrider DD	DRL 150 DD	6052706	m	6 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m
45°-bøjning Magic 110 FT	RBM 45 115 FT	6041781	Styk	1 Styk
