Kabelbakke SKS-Magic® 110 uperforeret FT

Art.nr. 6059865 | EAN 4012195834151

3050 mm
110 mm
1,5 mm
Nej
zinc
Stål
Varmgalvaniseret
Produkt beskrivelse
Produkt beskrivelse

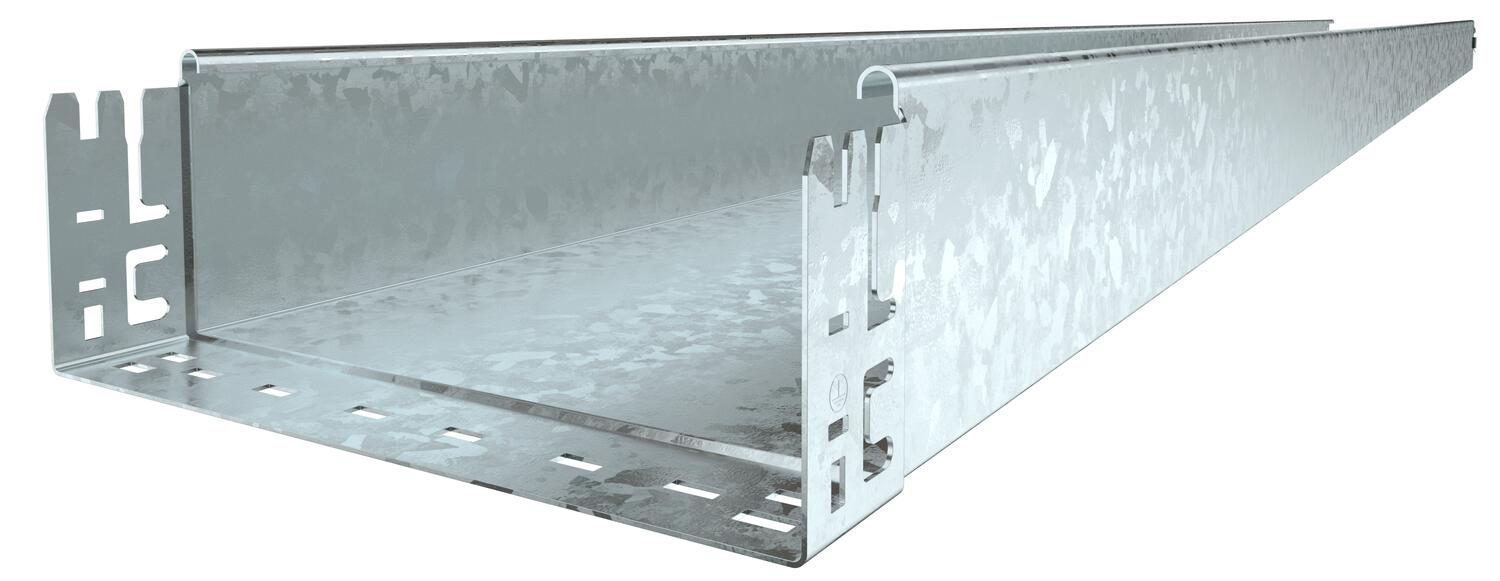

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
Tekniske data

Teknisk data

Belastningstype iht. IEC 61537 Type II
Bevarelse af funktionssikkerheden ved brand Nej
Bredde 600 mm
CO2 fodaftryk (GWP) fra vugge til port 22,2945 kg CO2e / 1 meter
Dimension 110x600x3050
Effektivt tværsnit 65500 mm²
Effektivt tværsnit 655 cm²
Farve zinc
Forbindelsestype kabelbæresystem Klik-fastgørelse
Højde 110 mm
Længde 3050 mm
Mål B 600 mm
Materiale Stål
Med overdel Nej
Model forbindelser integreret beslag
Monteringshul i bunden Nej
NATO-hulbillede Nej
Nyttelængde 3000 mm
Overflade Varmgalvaniseret
Pladetykkelse 1,5 mm
Rustfrit stål, bejdset Nej
Sidehuller Nej
Støtteafstand 1,5m 3 kN/m
Støtteafstand 2,0m 2,4 kN/m
Støtteafstand 2,5m 1,76 kN/m
Støtteafstand 3,0m 1,2 kN/m
Støtteafstand 3,5m 0,84 kN/m
Støtteafstand 4,0m 0,8 kN/m
Udførelse til store afstande Nej

Tekniske data

Belastningsdiagram kabelbakke type SKSMU 110

Belastningsdiagram kabelbakke type SKSMU 110
  • Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
  • Støttebredde i m Støttebredde i m
  • Vangenedbøjning i mm ved tilladt kN/m Vangenedbøjning i mm ved tilladt kN/m
  • Belastningsskema ved prøvningsmetoden Belastningsskema ved prøvningsmetoden
  • Belastningskurve med kabelbakke-/kabelstigebredde i mm Belastningskurve med kabelbakke-/kabelstigebredde i mm
  • Vangenedbøjningskurve alt efter støttebredde Vangenedbøjningskurve alt efter støttebredde
Alle typer

Alle typer

Type Længde Bredde Højde Pladetykkelse Bevarelse af funktionssikkerheden ved brand Farve Materiale Overflade Art.nr. Mængde Min. salgsenhed
SKSMU 110 FT 3050 mm 100 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059853
3 m
SKSMU 115 FT 3050 mm 150 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059855
3 m
SKSMU 120 FT 3050 mm 200 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059857
3 m
SKSMU 130 FT 3050 mm 300 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059859
3 m
SKSMU 140 FT 3050 mm 400 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059861
3 m
SKSMU 150 FT 3050 mm 500 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059863
3 m
SKSMU 160 FT 3050 mm 600 mm 110 mm 1,5 mm Nej zinc Stål Varmgalvaniseret 6059865
3 m
Tilbehør

Tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed
Længdeforbindelses-sæt Magic DD Længdeforbindelses-sæt Magic DD KTSMV 160 DD 6069124
1 Styk
45°-bøjning 110 FT 45°-bøjning 110 FT RB 45 160 FT 6036340
1 Styk
90°-bøjning 110 FT 90°-bøjning 110 FT RB 90 160 FT 6036842
1 Styk
Monterings-forgreningsstykke 110 FT Monterings-forgreningsstykke 110 FT RAA 160 FT 6042263
1 Styk
T-stykke 110 FT T-stykke 110 FT RT 160 FT 6038332
1 Styk
Kryds 110 FT Kryds 110 FT RK 160 FT 7027463
1 Styk
Låg med vrider DD Låg med vrider DD DRL 600 DD 6052724
3 m
Deleskinne 110 DD Deleskinne 110 DD TSG 110 DD 6062335
30 m
45°-bøjning Magic 110 FT 45°-bøjning Magic 110 FT RBM 45 160 FT 6041790
1 Styk
90°-bøjning Magic 110 FT 90°-bøjning Magic 110 FT RBM 90 160 FT 6041870
1 Styk
Downloads

Download

EU-overensstemmelseserklæring SKSMU 160 FT / 6059865 , 0.13MB , pdf
Download
Miljøvaredeklaration (EPD) SKSMU 160 FT / 6059865 , 1.48MB , pdf
Download

Download
Download

SKSMU 160 FT / 6059865
