Kabelbakke SKS-Magic® 60 A2 3050 | 100 | 60 | 1,5 | Nej | specialstål | Rustfrit stål 1.4301 | blank, efterbehandlet

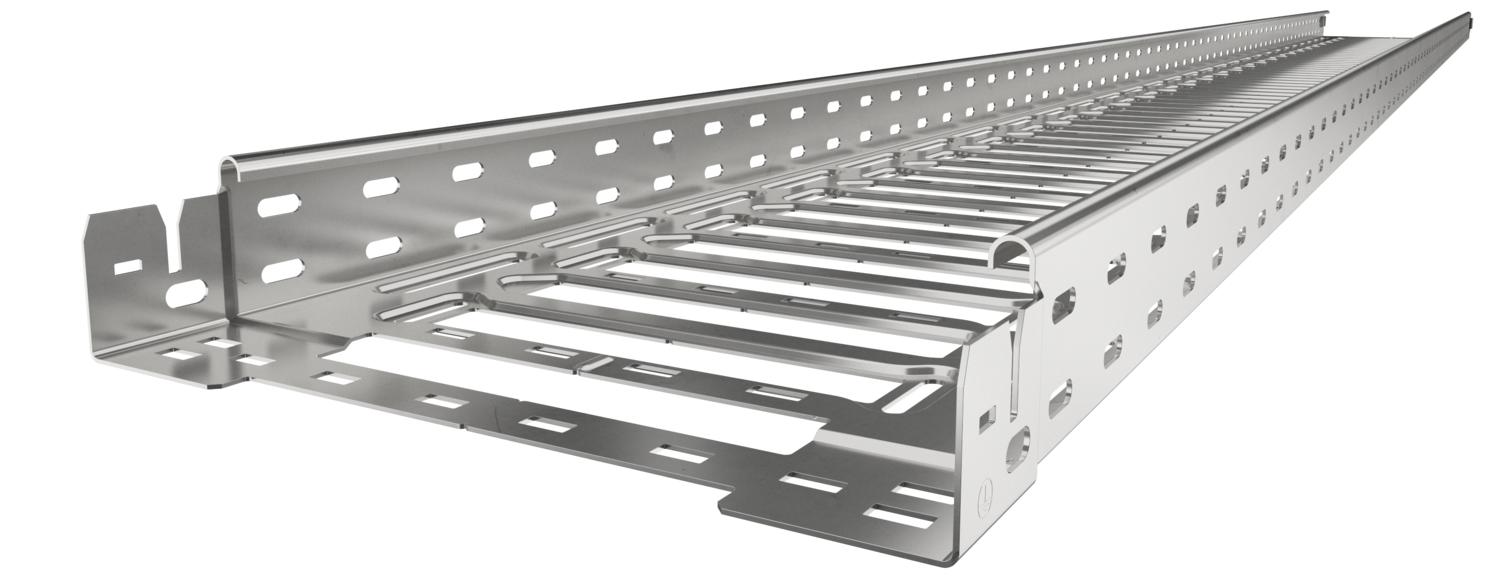

Kabelbakke SKS-Magic® 60 A2

Art.nr. 6059490 | EAN 4012195832720

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	specialstål

Materiale	Rustfrit stål 1.4301

Overflade	blank, efterbehandlet

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
CO2 fodaftryk (GWP) fra vugge til port	14,0803 kg CO2e / 1 meter
Dimension	60x100x3050
Effektivt tværsnit	58 cm²
Effektivt tværsnit	5800 mm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	100 mm
Mål L	30 mm

Mål y	62 mm
Materiale	Rustfrit stål 1.4301
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	blank, efterbehandlet
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,25 kN/m
Støtteafstand 2,5m	1,58 kN/m
Støtteafstand 3,0m	1 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type SKSM 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059494	m	3 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059502	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic A2	KTSMV 610 A2	6068958	Styk	1 Styk
90° bøjning 60 A2	RB 90 610 A2	6036620	Styk	1 Styk
Bøjning vinklen kan indstilles 60 A2	RB W 610 A2	6037150	Styk	1 Styk
Monterings-forgreningsstykke 60 A2	RAA 610 A2	6042311	Styk	1 Styk
Låg med vrider A2	DRL 100 A2	6052878	m	3 m
Deleskinne 60 A2	TSG 60 A2	6062084	m	3 m
