Kabelbakke SKSU 110 FS

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

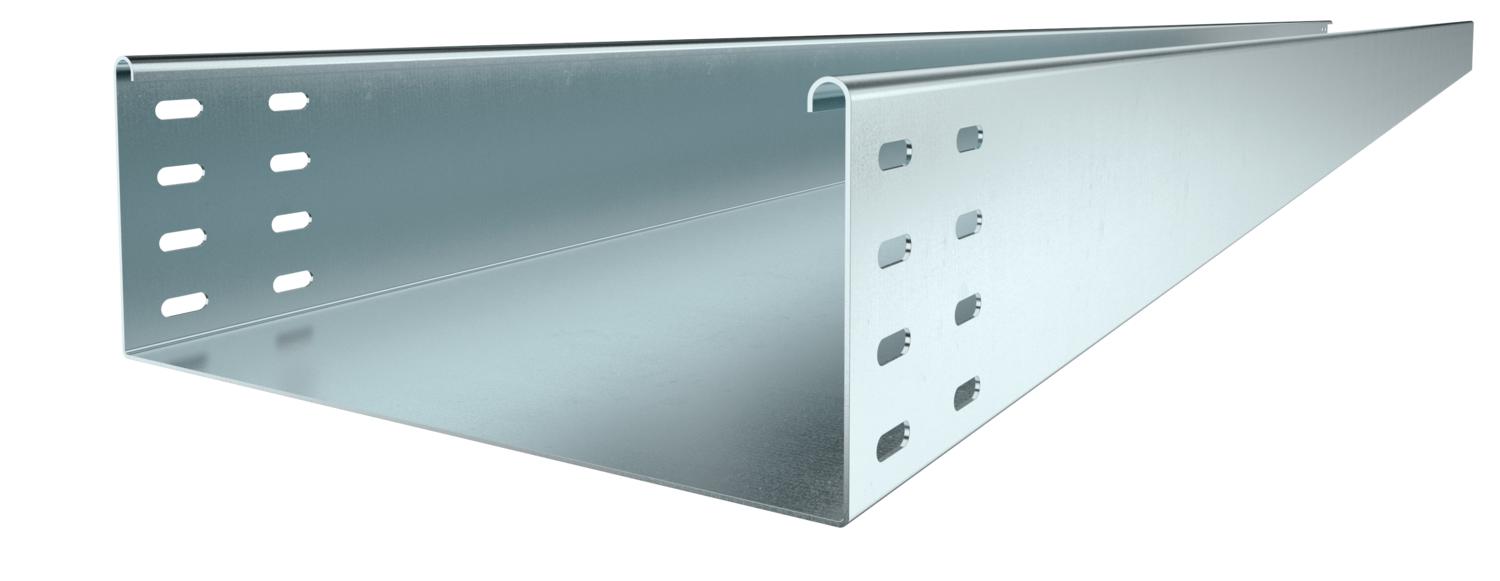

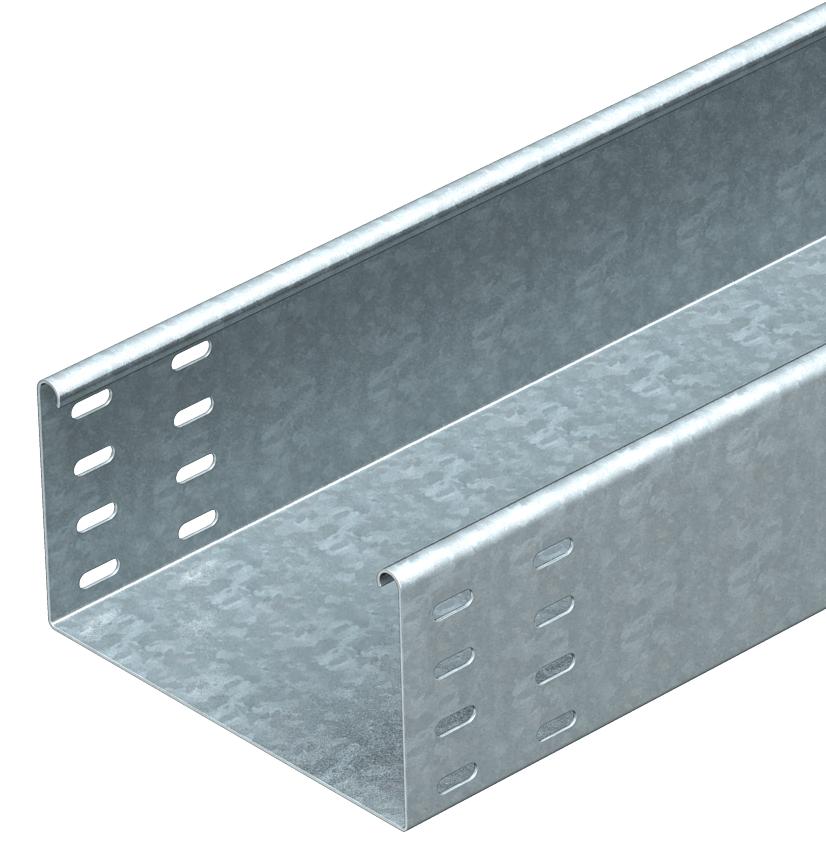

SKSU 110 = kraftigt kabelbakkesystem, uperforeret, med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	4 in
Bredde	100 mm
CO₂ fodaftryk (GWP) fra vugge til port	9,385 kg CO₂e / 1 meter

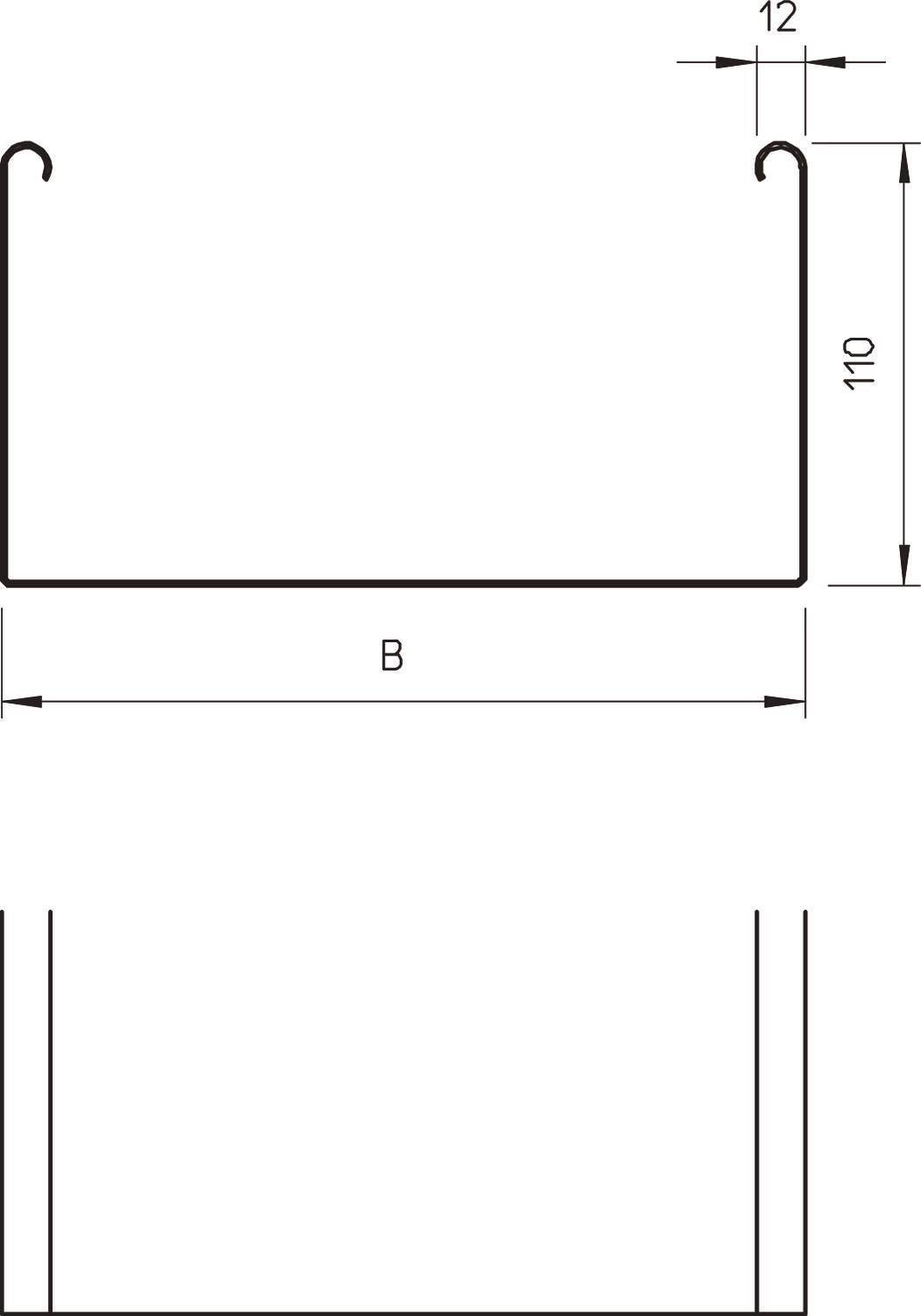

Dimension	110 x 100
Dimension	110x100x3000
Effektivt tværsnit	10800 mm²
Effektivt tværsnit	108 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	4 in
Højde	110 mm
Længde	10 ft
Længde	3000 mm
Mål B	100 mm
Materiale	Stål

Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	1,5 mm
Pladetykkelse	0,06 in
Rustfrit stål, bejdset	Nej
Sidehuller	Nej

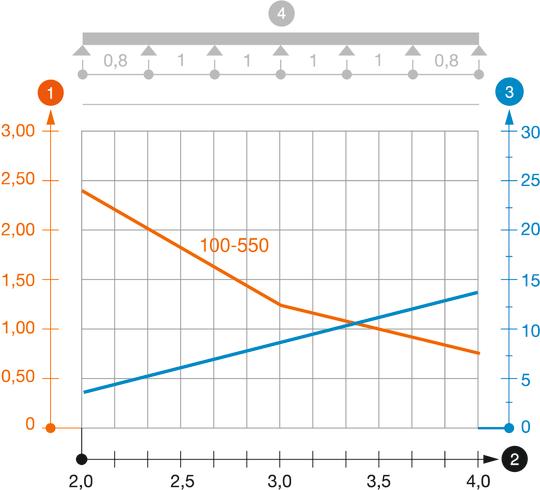

Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 2,5m	1,76 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,84 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSU 110 FS	3000 mm	100 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063497	m	6 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063500	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FS	RLVL 110 FS	6067131	Styk	10 Styk
45°-bøjning 110 FS	RB 45 110 FS	6036300	Styk	1 Styk
90°-bøjning 110 FS	RB 90 110 FS	6036800	Styk	1 Styk
Monterings-forgreningsstykke 110 FS	RAA 110 FS	6042151	Styk	1 Styk
T-stykke 110 FS	RT 110 FS	6038300	Styk	1 Styk
Kryds 110 FS	RK 110 FS	7027351	Styk	1 Styk
Låg med vrider FS	DRL 100 FS	6052096	m	24 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m
45°-bøjning 110 FS	RB 45 110 FS	7000634	Styk	1 Styk
90°-bøjning 110 FS	RB 90 110 FS	7001894	Styk	1 Styk
