Kabelbakke SKSU 110 FS

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKSU 110 = kraftigt kabelbakkesystem, uperforeret, med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	200 mm
Bredde	8 in
CO2 fodaftryk (GWP) fra vugge til port	11,747 kg CO2e / 1 meter
Dimension	110x200x3000
Dimension	110 x 200
Effektivt tværsnit	21800 mm²
Effektivt tværsnit	218 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	110 mm
Højde	4 in
Længde	10 ft
Længde	3000 mm
Mål B	200 mm
Materiale	Stål

Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	0,06 in
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 2,5m	1,76 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,84 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSU 110 FS	3000 mm	100 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063497	m	6 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6063500	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FS	RLVL 110 FS	6067131	Styk	10 Styk

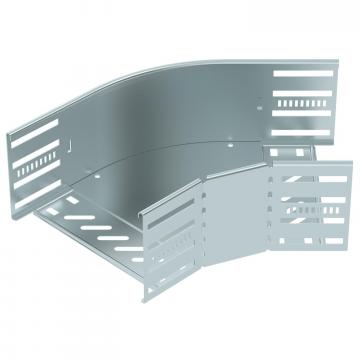

45°-bøjning 110 FS	RB 45 120 FS	6036302	Styk	1 Styk

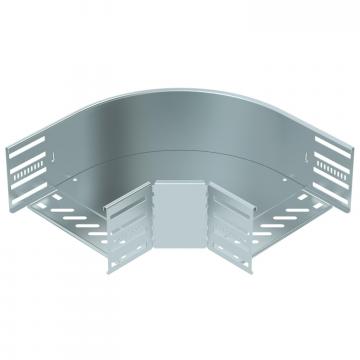

90°-bøjning 110 FS	RB 90 120 FS	6036804	Styk	1 Styk

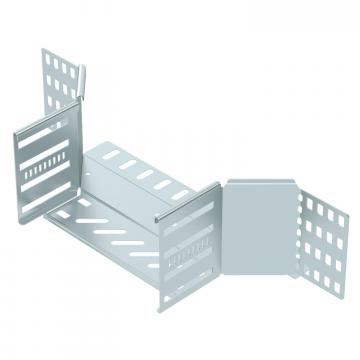

Monterings-forgreningsstykke 110 FS	RAA 120 FS	6042155	Styk	1 Styk

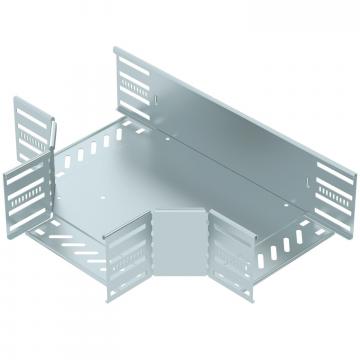

T-stykke 110 FS	RT 120 FS	6038304	Styk	1 Styk

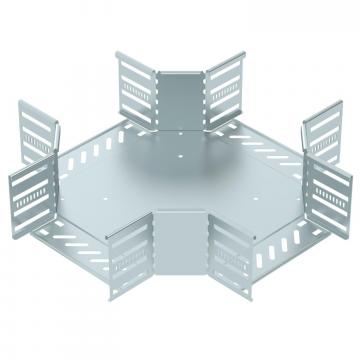

Kryds 110 FS	RK 120 FS	7027353	Styk	1 Styk
Låg med vrider FS	DRL 200 FS	6052207	m	6 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m
90°-bøjning 110 FS	RB 90 120 FS	7001916	Styk	1 Styk
