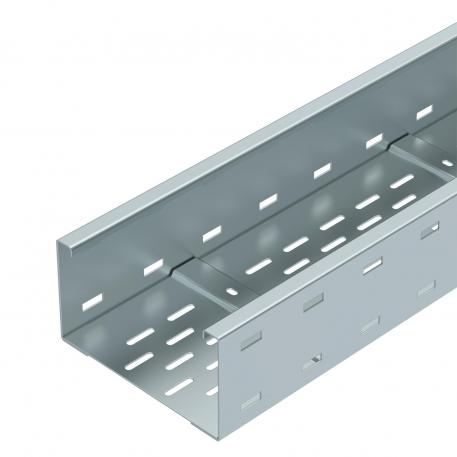

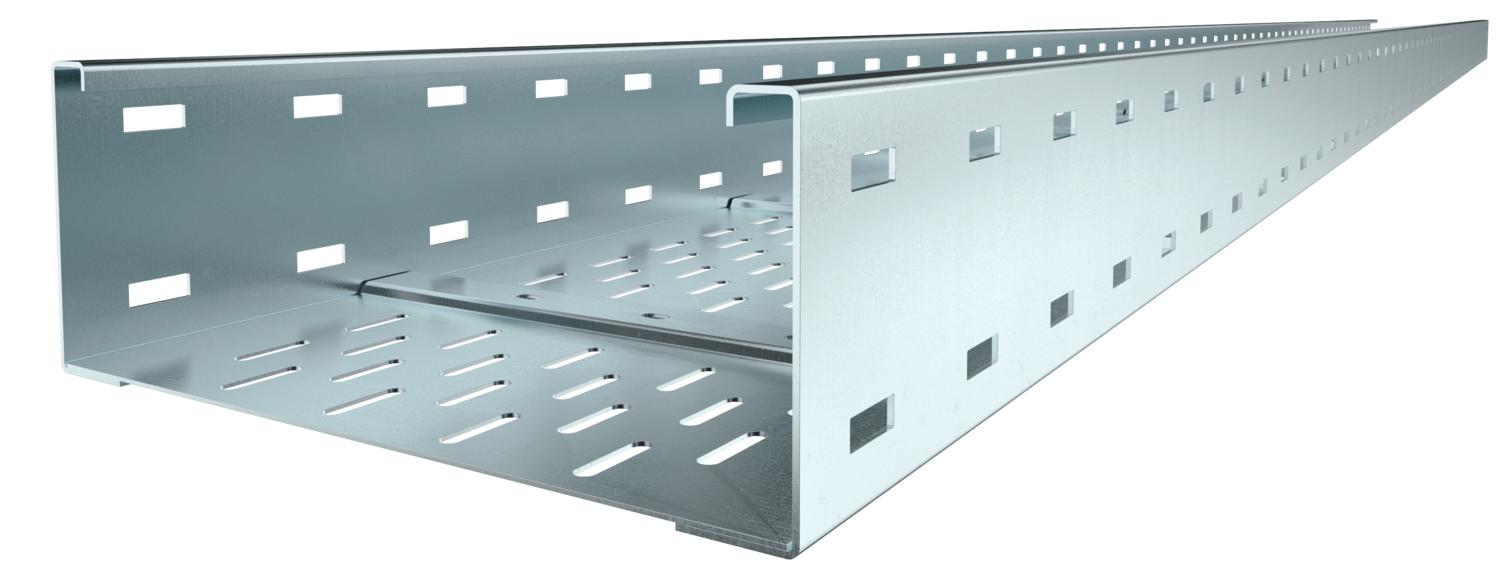

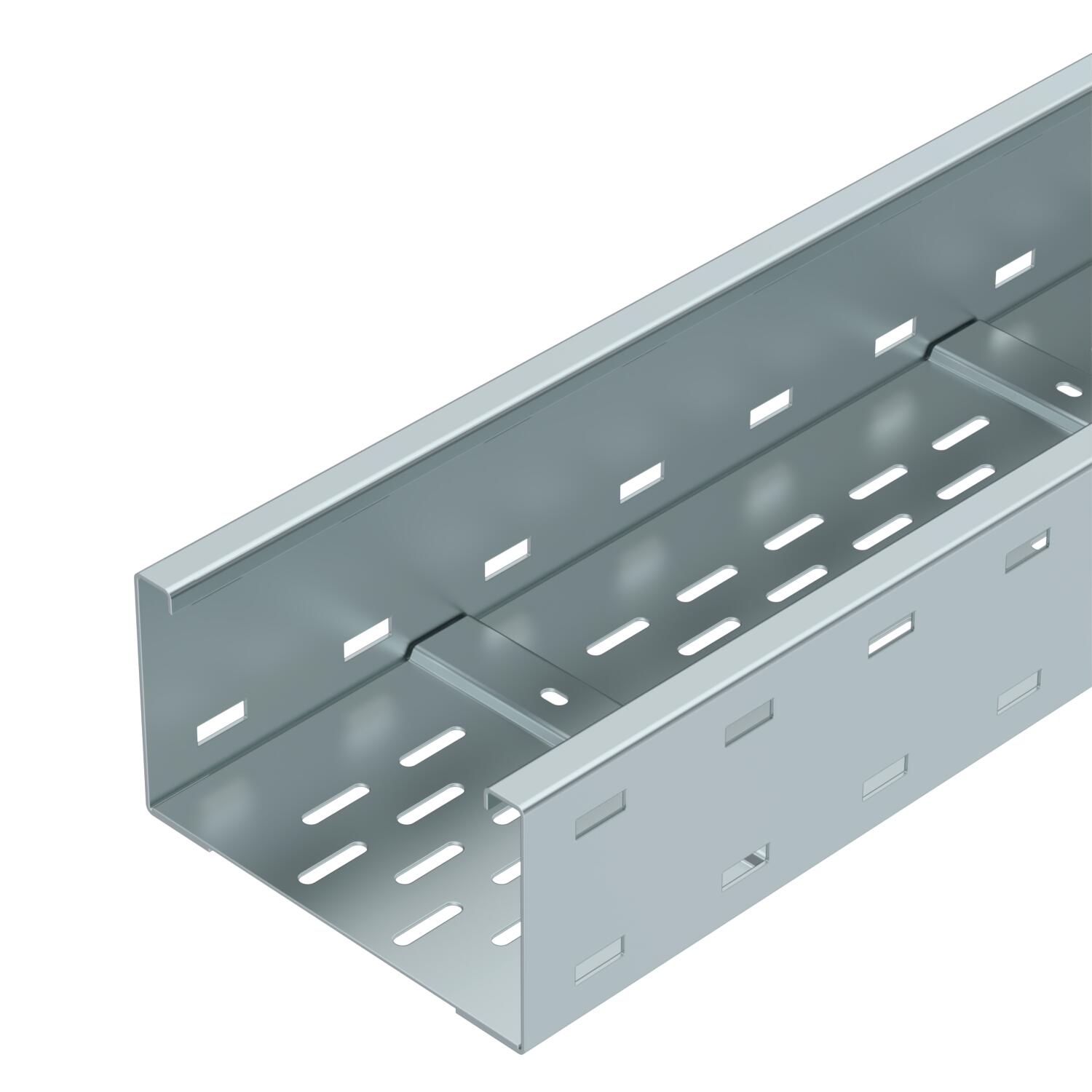

Kabelbakke til stor spændvidde WKSG 110 FS

Art.nr. / Type

Bevarelse af funktionssikkerheden ved brand	Nej

Længde	6000 mm

Bredde

Pladetykkelse	2 mm

Produkt beskrivelse

Produkt beskrivelse

Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	16,8236 kg CO2e / 1 meter

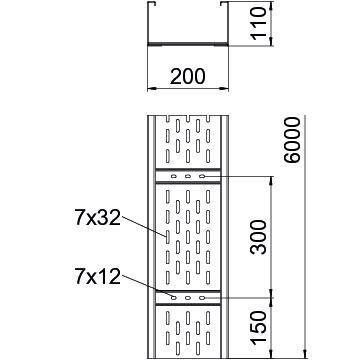

Dimension	110x200x6000
Dimension	200 x 110
Effektivt tværsnit	202 cm²
Effektivt tværsnit	20200 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	110 mm
Længde	6000 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	200 mm
Mål H	10 mm
Mål L	6000 mm
Materiale	Stål

Model forbindelser	uden beslag
Monteringshul i bunden	Ja
Nyttelængde	6000 mm
Overflade	båndgalvaniseret
Pladetykkelse	2 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 3,0m	2,5 kN/m
Støtteafstand 3,5m	2,01 kN/m
Støtteafstand 4,0m	1,6 kN/m
Støtteafstand 4,5m	1,32 kN/m
Støtteafstand 5,0m	1,1 kN/m
Støtteafstand 6,0m	0,75 kN/m
Støtteafstand 7,0m	0,45 kN/m
Støtteafstand 8,0m	0,2 kN/m
Udførelse til store afstande	Ja

Tekniske data

Alle typer

Type	Bevarelse af funktionssikkerheden ved brand	Længde	Bredde	Pladetykkelse	Art.nr.	Mængde	Min. salgsenhed
WKSG 120 FS	Nej	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	Nej	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	Nej	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	Nej	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	Nej	6000 mm	600 mm	2 mm	6098127	m	6 m
