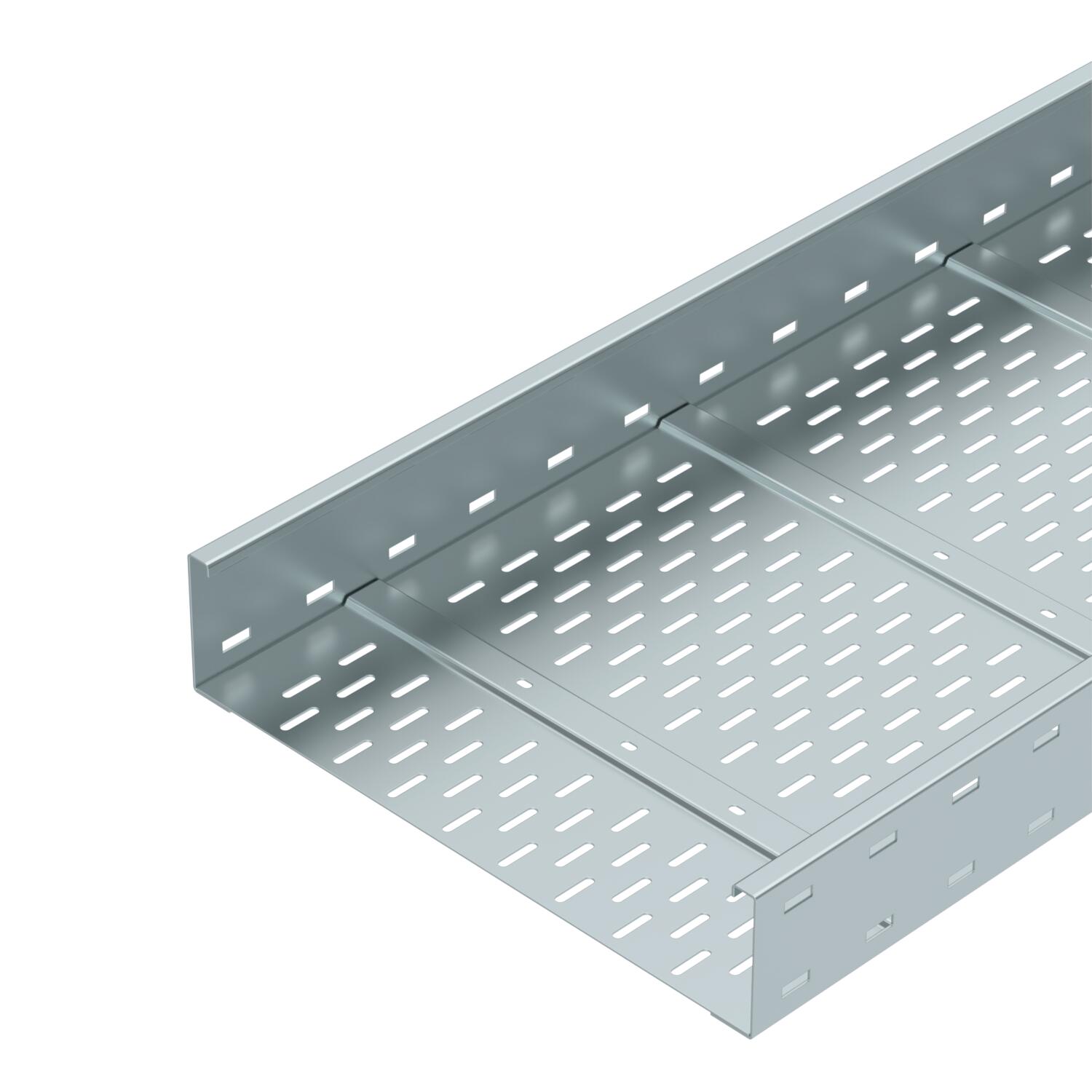

Kabelbakke til stor spændvidde WKSG 110 FS
Art.nr. 6098123 | EAN 4012196351619
- Produkt beskrivelse
-
Produkt beskrivelseKabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 110x500x6000 Dimension 500 x 110 Effektivt tværsnit 51100 mm² Effektivt tværsnit 511 cm² Farve zink Forbindelsestype kabelbæresystem skruet Magnetisk skærmdæmpning med dæksel 50 dB Magnetisk skærmdæmpning uden dæksel 20 dB Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Nyttelængde 6000 mm Overflade båndgalvaniseret Pladetykkelse 2 mm Produktserie WKSG-serie ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Ja Dimensioner
Bredde 500 mm Højde 110 mm Længde 6000 mm Mål B 500 mm Mål H 10 mm Mål L 6000 mm Belastninger
Støtteafstand 3,0m 2,9 kN/m Støtteafstand 3,5m 2,43 kN/m Støtteafstand 4,0m 2 kN/m Støtteafstand 4,5m 1,72 kN/m Støtteafstand 5,0m 1,5 kN/m Støtteafstand 6,0m 1 kN/m Støtteafstand 7,0m 0,7 kN/m Støtteafstand 8,0m 0,4 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 24,7534 kg CO2e / 1 meter CO₂ Footprint (GWP) 24,7534 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data
Belastningsdiagram kabelbakke til store afstande type WKSG 110
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samleliste FS
SSLB 500 FS 7070225 20 Styk
Ledbeslag FS
WRGV 110 FS 6091318 2 Styk
90°-bøjning 110 FS
WRB 90 150 FS 6098316 1 Styk
Monterings-forgreningsstykke 110 FS
WRAA 150 FS 6098417 1 Styk
Deleskinne 85 FS
TSG 85 FS 6062114 3 m - Downloads
-
