Kabelbøjle 2056, H-fod 1-x, metalholdestykke, FT 16 | 22 | 3

Kabelbøjle 2056, H-fod 1-x, metalholdestykke, FT

Art.nr. 1186016 | EAN 4012196848584

Art.nr. / Type

Spændområde D min.

Spændområde D maks.

Maks. Tilspændingsmoment

Produkt beskrivelse

Produkt beskrivelse

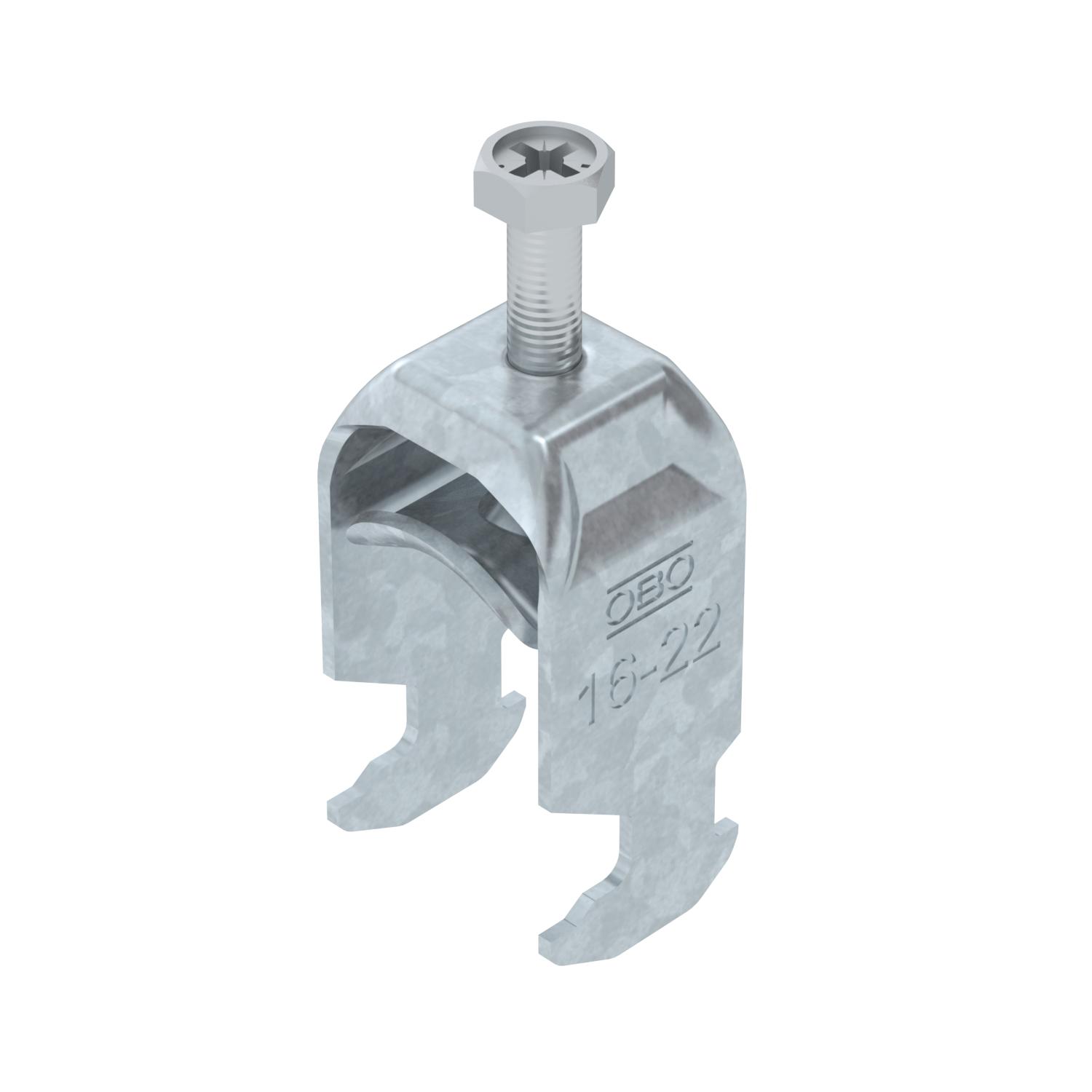

Kabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Modholdestykket skal bestilles separat.

Tekniske data

Teknisk data

Antal kabler/rør	1
Bevarelse af funktionssikkerheden ved brand	Ja
Bredde	27 mm
CO₂ fodaftryk (GWP) fra vugge til port	0,0938 kg CO₂e / 1 Styk
Dimension	16-22mm
Ekstra materiale	Stål
Ekstra overflade	varmgalvaniseret
Gevind	M6
Halogenfri	Ja
Holdestykkets materiale	Stål
Højde	52 mm
Længde	22,5 mm
Længde udvendigt mål	28 mm
Maks. Tilspændingsmoment	3 Nm

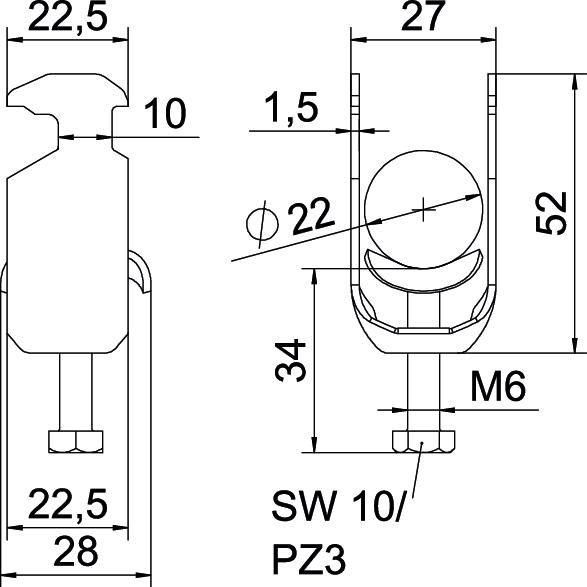

Mål A	22,5 mm
Mål B	27 mm
Mål C	28 mm
Mål G (mm)	M6

Mål H	52 mm
Mål L	34 mm
Mål t	1,5 mm
Materiale	Stål
Med metalkar	Ja
Med modstykke	Nej
Med plastholdestykke	Nej
Monteringstype	Profilskinne
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rillebredde	10 mm
Spændområde D maks.	22 mm
Spændområde D min.	16 mm
til rørdiameter maks.	22 mm
til rørdiameter min.	16 mm
Til skinne med rillebredde (med interval) maks.	17 mm
Til skinne med rillebredde (med interval) min.	16 mm

Alle typer

Alle typer

Type	Spændområde D min.	Spændområde D maks.	Maks. Tilspændingsmoment	Art.nr.	Mængde	Min. salgsenhed
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Styk	100 Styk
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Styk	100 Styk
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Styk	100 Styk
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Styk	100 Styk
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Styk	100 Styk
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Styk	100 Styk
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Styk	100 Styk
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Styk	100 Styk
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Styk	100 Styk
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Styk	100 Styk
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Styk	50 Styk
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Styk	25 Styk
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Styk	25 Styk
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Styk	25 Styk
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Styk	25 Styk
