Kabelbøjle 2056, H-fod 1-x, metalholdestykke, FT 8 | 12 | 3

Kabelbøjle 2056, H-fod 1-x, metalholdestykke, FT

Art.nr. 1186002 | EAN 4012196846900

Art.nr. / Type

Spændområde D min.

Spændområde D maks.

Maks. Tilspændingsmoment

Produkt beskrivelse

Produkt beskrivelse

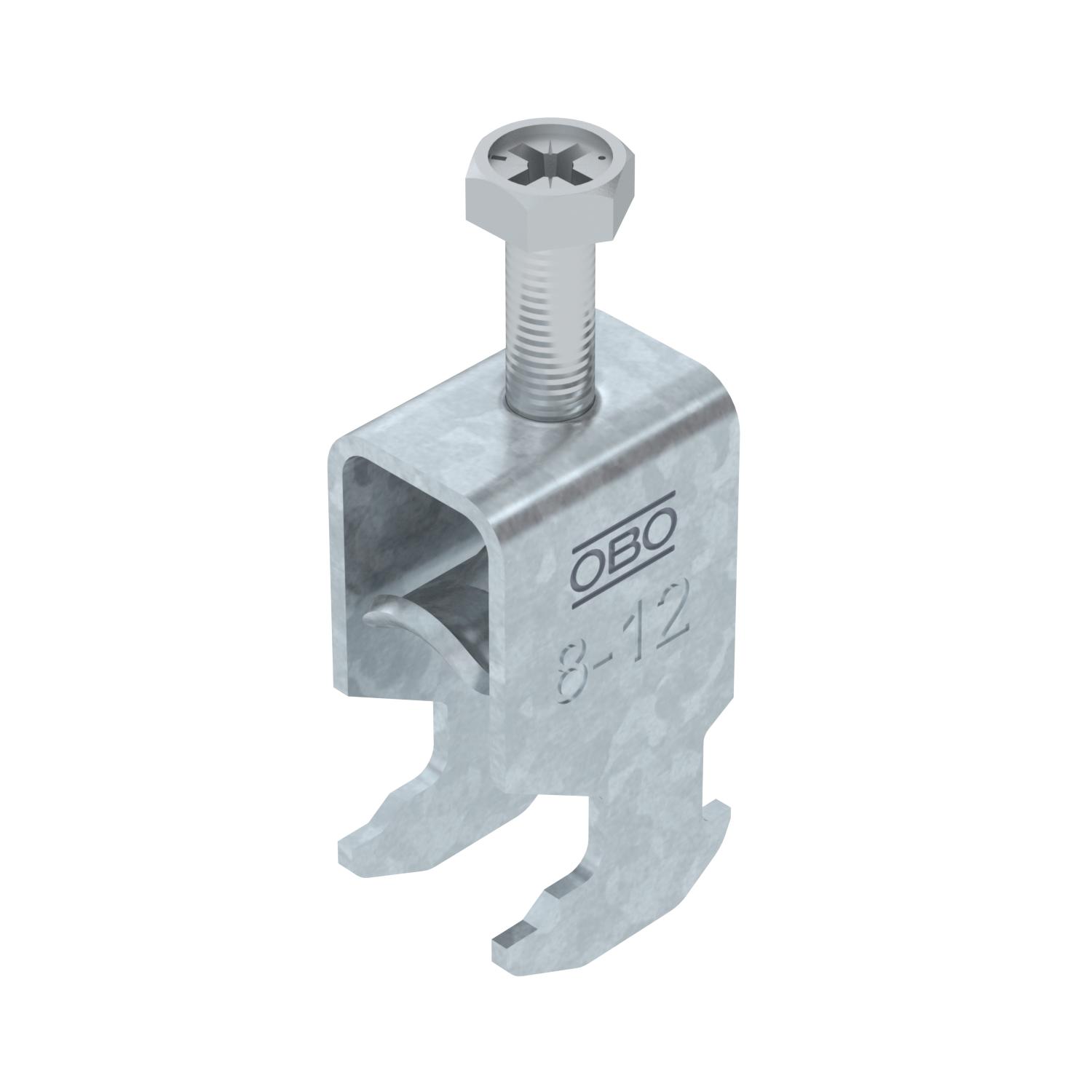

Kabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Modholdestykket skal bestilles separat.

Tekniske data

Teknisk data

Antal kabler/rør	1
Bevarelse af funktionssikkerheden ved brand	Ja
Bredde	17 mm
CO₂ fodaftryk (GWP) fra vugge til port	0,0684 kg CO₂e / 1 Styk
Dimension	08-12mm
Ekstra materiale	Stål
Ekstra overflade	varmgalvaniseret
Gevind	M6
Halogenfri	Ja
Holdestykkets materiale	Stål
Højde	42 mm
Længde	22,5 mm
Længde udvendigt mål	28 mm
Maks. Tilspændingsmoment	3 Nm

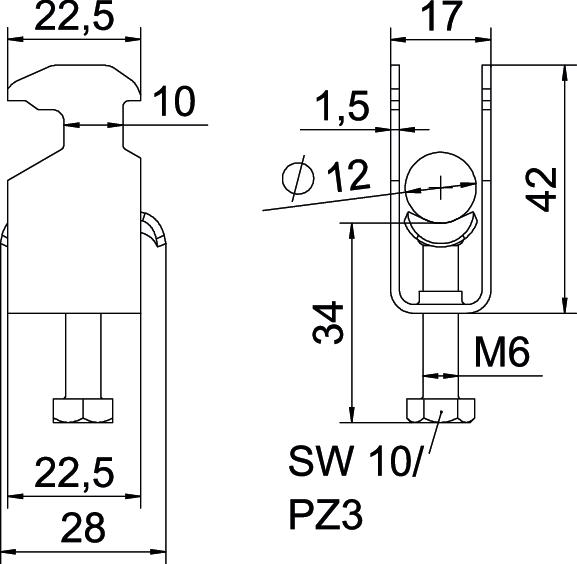

Mål A	22,5 mm
Mål B	17 mm
Mål C	28 mm
Mål G (mm)	M6

Mål H	42 mm
Mål L	34 mm
Mål t	1,5 mm
Materiale	Stål
Med metalkar	Ja
Med modstykke	Nej
Med plastholdestykke	Nej
Monteringstype	Profilskinne
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rillebredde	10 mm
Spændområde D maks.	12 mm
Spændområde D min.	8 mm
til rørdiameter maks.	12 mm
til rørdiameter min.	8 mm
Til skinne med rillebredde (med interval) maks.	17 mm
Til skinne med rillebredde (med interval) min.	16 mm

Alle typer

Alle typer

Type	Spændområde D min.	Spændområde D maks.	Maks. Tilspændingsmoment	Art.nr.	Mængde	Min. salgsenhed
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Styk	100 Styk
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Styk	100 Styk
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Styk	100 Styk
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Styk	100 Styk
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Styk	100 Styk
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Styk	100 Styk
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Styk	100 Styk
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Styk	100 Styk
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Styk	100 Styk
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Styk	100 Styk
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Styk	50 Styk
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Styk	25 Styk
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Styk	25 Styk
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Styk	25 Styk
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Styk	25 Styk
