Kabelbøjle 2056, H-fod 1-x, plastholdestykke, FT 28 | 34 | 3

Kabelbøjle 2056, H-fod 1-x, plastholdestykke, FT

Art.nr. 1186229 | EAN 4012196847112

Art.nr. / Type

Spændområde D min.

Spændområde D maks.

Maks. Tilspændingsmoment

Produkt beskrivelse

Produkt beskrivelse

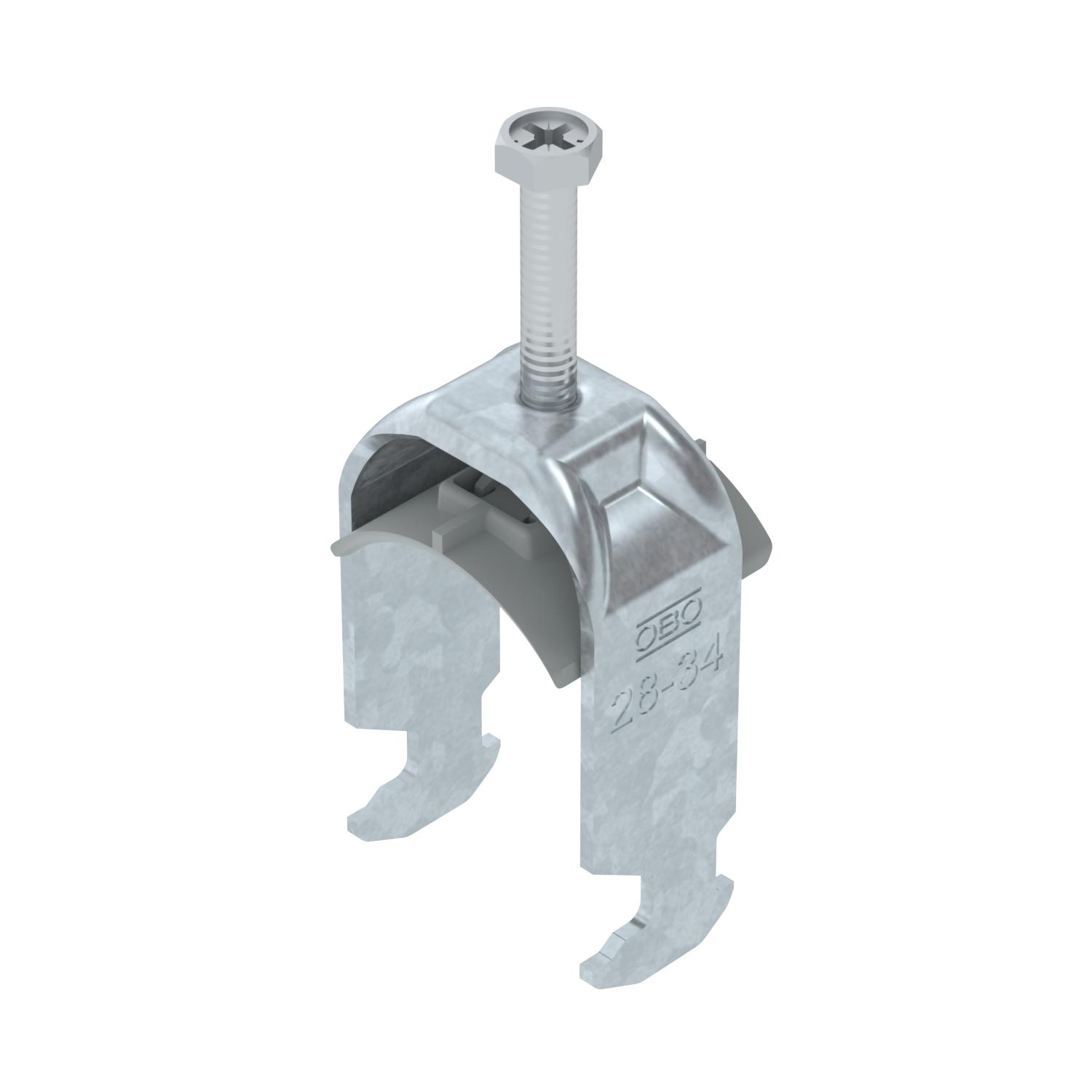

Kabelbøjle med hammerhoved-fod, plastholdestykke af polypropylen. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.

Tekniske data

Teknisk data

Antal kabler/rør	1
Bredde	39 mm
CO₂ fodaftryk (GWP) fra vugge til port	0,1493 kg CO₂e / 1 Styk
Dimension	28-34mm
Ekstra materiale	Stål
Ekstra overflade	varmgalvaniseret
Gevind	M6
Halogenfri	Ja
Holdestykkets materiale	Plastik
Holdestykkets materialekvalitet	Polypropylen
Højde	67 mm
Længde	22,5 mm
Længde udvendigt mål	34 mm
Maks. Tilspændingsmoment	3 Nm

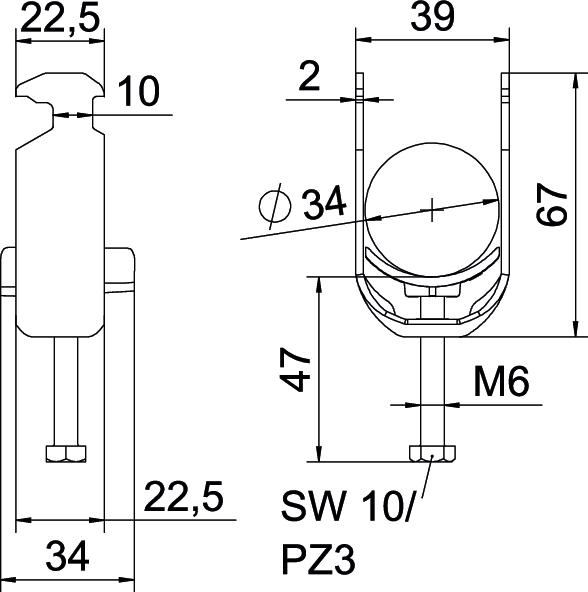

Mål A	22,5 mm
Mål B	39 mm
Mål C	34 mm

Mål G (mm)	M6
Mål H	67 mm
Mål L	47 mm
Mål t	2 mm
Materiale	Stål
Med modstykke	Nej
Med plastholdestykke	Ja
Monteringstype	Profilskinne
Overflade	Varmgalvaniseret
Pladetykkelse	2 mm
Rillebredde	10 mm
Spændområde D maks.	34 mm
Spændområde D min.	28 mm
til rørdiameter maks.	34 mm
til rørdiameter min.	28 mm
Til skinne med rillebredde (med interval) maks.	17 mm
Til skinne med rillebredde (med interval) min.	16 mm

Alle typer

Alle typer

Type	Spændområde D min.	Spændområde D maks.	Maks. Tilspændingsmoment	Art.nr.	Mængde	Min. salgsenhed
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Styk	100 Styk
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Styk	100 Styk
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Styk	100 Styk
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Styk	100 Styk
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Styk	100 Styk
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Styk	100 Styk
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Styk	100 Styk
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Styk	100 Styk
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Styk	100 Styk
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Styk	100 Styk
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Styk	50 Styk
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Styk	25 Styk
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Styk	25 Styk
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Styk	25 Styk
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Styk	25 Styk
