Kabelbøjle 2056, H-fod 1-x, plastholdestykke, FT 8 | 12 | 3

Kabelbøjle 2056, H-fod 1-x, plastholdestykke, FT

Art.nr. 1186202 | EAN 4012196846931

Art.nr. / Type

Spændområde D min.

Spændområde D maks.

Maks. Tilspændingsmoment

Produkt beskrivelse

Produkt beskrivelse

Kabelbøjle med hammerhoved-fod, plastholdestykke af polypropylen. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.

Tekniske data

Teknisk data

Antal kabler/rør	1
Bredde	17 mm
CO₂ fodaftryk (GWP) fra vugge til port	0,0782 kg CO₂e / 1 Styk
Dimension	08-12mm
Ekstra materiale	Stål
Ekstra overflade	varmgalvaniseret
Gevind	M6
Halogenfri	Ja
Holdestykkets materiale	Plastik
Holdestykkets materialekvalitet	Polypropylen
Højde	42 mm
Længde	22,5 mm
Længde udvendigt mål	34 mm
Maks. Tilspændingsmoment	3 Nm

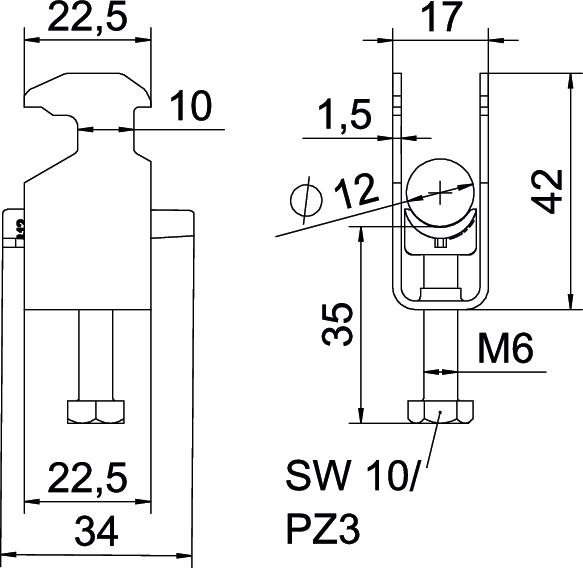

Mål A	22,5 mm
Mål B	17 mm
Mål C	34 mm

Mål G (mm)	M6
Mål H	42 mm
Mål L	35 mm
Mål t	1,5 mm
Materiale	Stål
Med modstykke	Nej
Med plastholdestykke	Ja
Monteringstype	Profilskinne
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rillebredde	10 mm
Spændområde D maks.	12 mm
Spændområde D min.	8 mm
til rørdiameter maks.	12 mm
til rørdiameter min.	8 mm
Til skinne med rillebredde (med interval) maks.	17 mm
Til skinne med rillebredde (med interval) min.	16 mm

Alle typer

Alle typer

Type	Spændområde D min.	Spændområde D maks.	Maks. Tilspændingsmoment	Art.nr.	Mængde	Min. salgsenhed
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Styk	100 Styk
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Styk	100 Styk
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Styk	100 Styk
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Styk	100 Styk
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Styk	100 Styk
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Styk	100 Styk
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Styk	100 Styk
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Styk	100 Styk
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Styk	100 Styk
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Styk	100 Styk
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Styk	50 Styk
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Styk	25 Styk
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Styk	25 Styk
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Styk	25 Styk
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Styk	25 Styk
