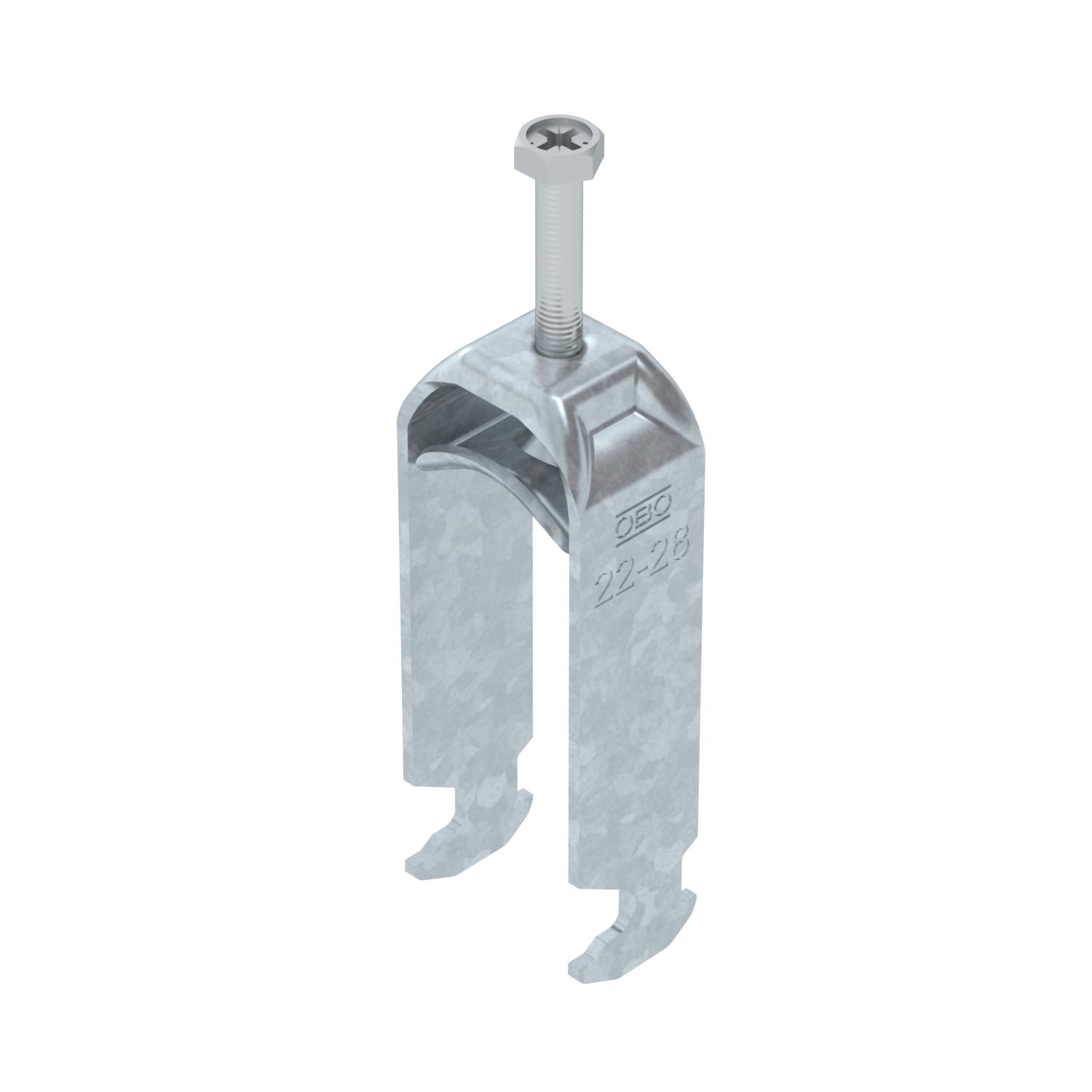

Kabelbøjle 2056, H-fod 2-x, metalholdestykke, FT
Art.nr. 1186023 | EAN 4012196848621
- Produkt beskrivelse
-
Produkt beskrivelseKabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 2 enkeltkabler på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Flere kabler skal separeres med dobbelte holdestykker. Det anbefales at anvende et modholdestykke.
-
- Tekniske data
-
Teknisk data

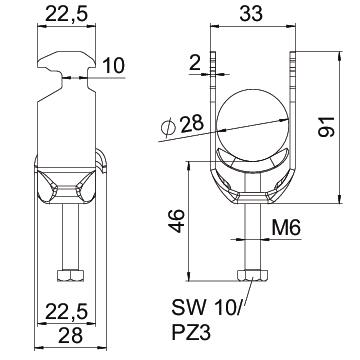

Antal kabler/rør 2 Bevarelse af funktionssikkerheden ved brand Ja Bredde 33 mm CO₂ fodaftryk (GWP) fra vugge til port 0,1786 kg CO₂e / 1 Styk Dimension 22-28mm Ekstra materiale Stål Ekstra overflade varmgalvaniseret Gevind M6 Halogenfri Ja Holdestykkets materiale Stål Højde 91 mm Længde 22,5 mm Længde udvendigt mål 28 mm Maks. Tilspændingsmoment 3 Nm Mål A 22,5 mm Mål B 33 mm Mål C 28 mm Mål G (mm) M6 Mål H 91 mm Mål L 34 mm Mål t 2 mm Materiale Stål Med metalkar Ja Med modstykke Nej Med plastholdestykke Nej Monteringstype Profilskinne Overflade Varmgalvaniseret Pladetykkelse 2 mm Rillebredde 10 mm Spændområde D maks. 28 mm Spændområde D min. 22 mm til rørdiameter maks. 28 mm til rørdiameter min. 22 mm Til skinne med rillebredde (med interval) maks. 17 mm Til skinne med rillebredde (med interval) min. 16 mm - Alle typer
