- Produkt beskrivelse
-

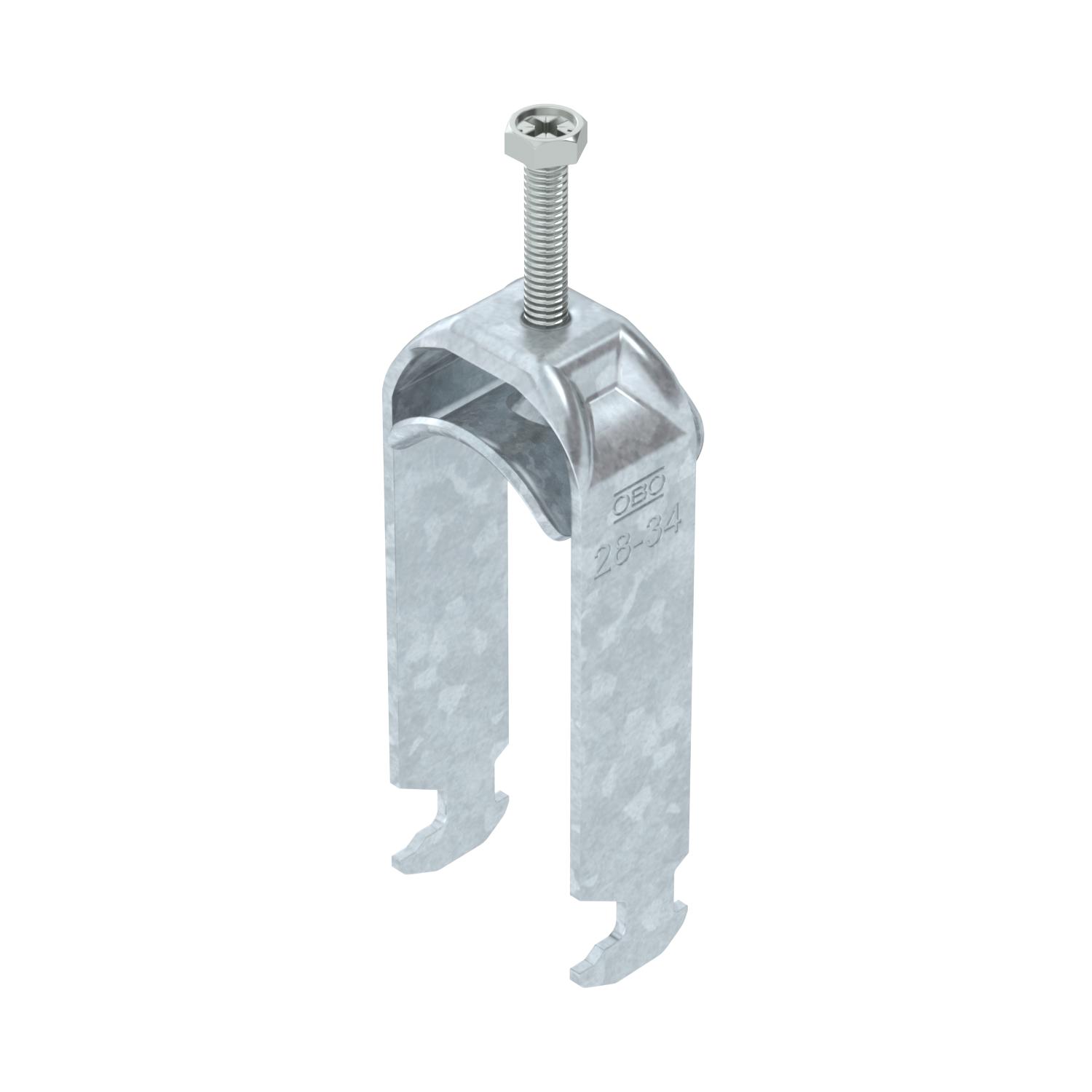

Produkt beskrivelseKabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 2 enkeltkabler på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Flere kabler skal separeres med dobbelte holdestykker. Det anbefales at anvende et modholdestykke.
-
- Tekniske data
-
Teknisk data
Antal kabler/rør 2 Bevarelse af funktionssikkerheden ved brand Ja Bredde 39 mm Dimension 28-34mm Ekstra materiale Stål Ekstra overflade varmgalvaniseret Gevind M6 Halogenfri Ja Holdestykkets materiale Stål Højde 104 mm Længde 22,5 mm Længde udvendigt mål 34 mm Maks. Tilspændingsmoment 3 Nm Mål A 22,5 mm Mål B 39 mm Mål C 34 mm Mål G (mm) M6 Mål H 104 mm Mål L 46 mm Mål t 2 mm Materiale Stål Med metalkar Ja Med modstykke Nej Med plastholdestykke Nej Monteringstype Profilskinne Overflade Varmgalvaniseret Pladetykkelse 2 mm Rillebredde 10 mm Spændområde D maks. 34 mm Spændområde D min. 28 mm til rørdiameter maks. 34 mm til rørdiameter min. 28 mm Til skinne med rillebredde (med interval) maks. 17 mm Til skinne med rillebredde (med interval) min. 16 mm - Alle typer
- Downloads
-
EU-overensstemmelseserklæring BS-H2-M-34 FT / 1186030 , 0.13MB , pdfUK overensstemmenlseserklæring BS-H2-M-34 FT / 1186030 , 0.09MB , pdfMonteringsvejledning Clamp clip H foot, metal , 3.04MB , pdf
