Kabelstige LCIS 110, 6 m C30 FT 6000 | 450 | 1,5 | Nej

Kabelstige LCIS 110, 6 m C30 FT

Art.nr. 6209825 | EAN 4012196540525

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

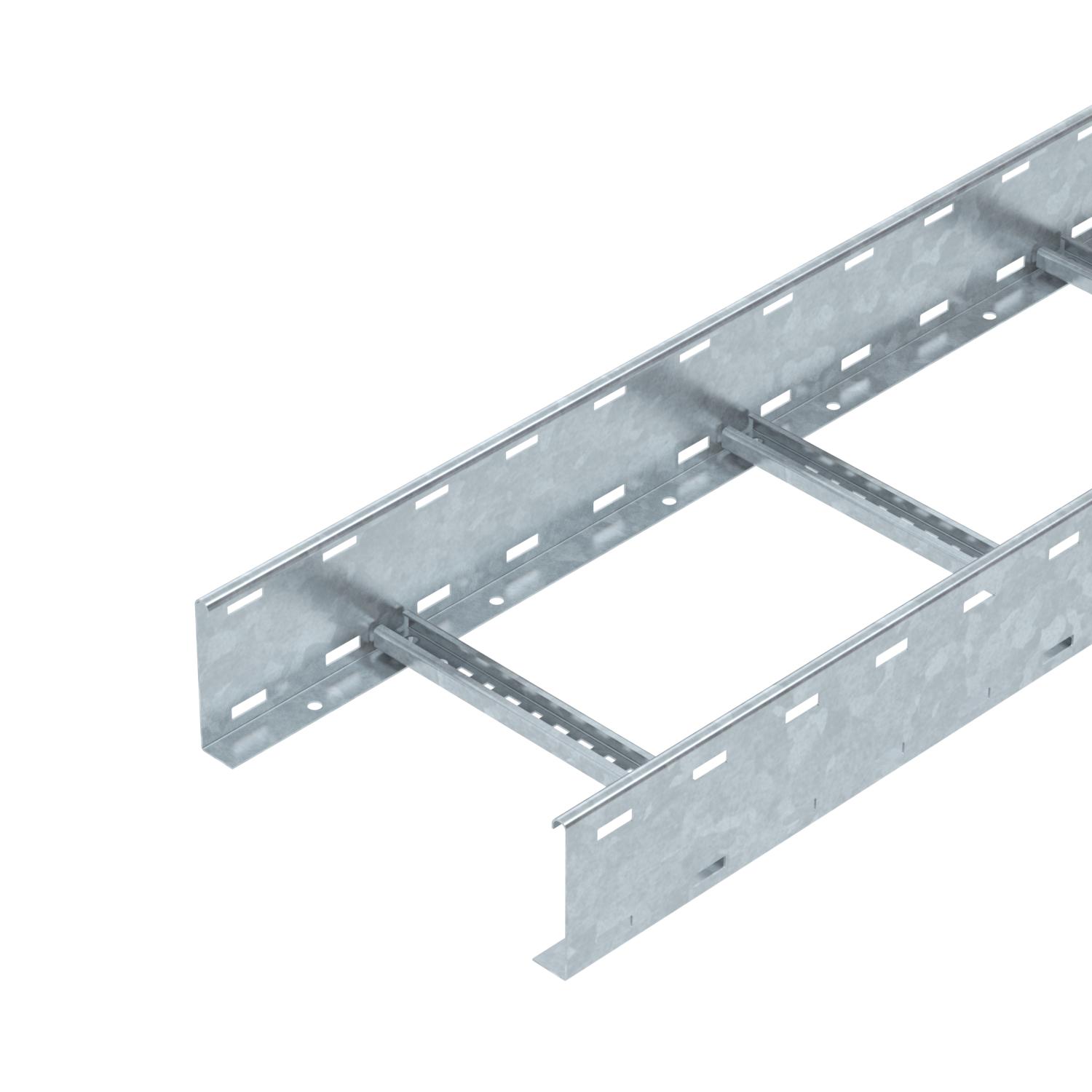

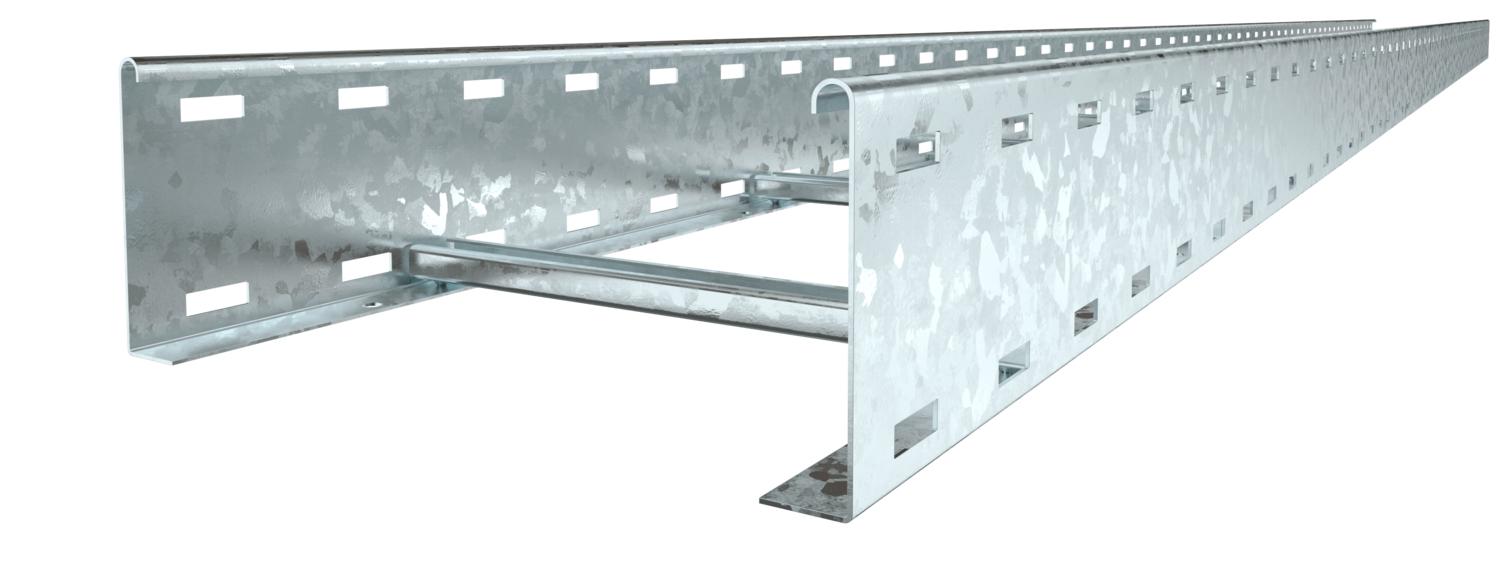

Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	450 mm
CO2 fodaftryk (GWP) fra vugge til port	10,0483 kg CO2e / 1 meter
Dimension	110x450x6000
Effektivt tværsnit	405 cm²
Effektivt tværsnit	40500 mm²
Farve	zinc
Fastgørelse af sprossen	svejset
Højde	110 mm
Længde	6000 mm
Mål B	450 mm
Materiale	Stål
Overflade	Varmgalvaniseret
Rillemål sprosse	16,50
Rustfrit stål, bejdset	Nej

Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 2,0m	3 kN/m
Støtteafstand 2,5m	2 kN/m
Støtteafstand 3,0m	1,4 kN/m
Støtteafstand 3,5m	1,05 kN/m
Støtteafstand 4,0m	0,8 kN/m
Støtteafstand 4,5m	0,7 kN/m
Støtteafstand 5,0m	0,65 kN/m
Støtteafstand 6,0m	0,35 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LCIS 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	Nej	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	Nej	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	Nej	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	Nej	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	Nej	6209826	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	LVG 110 FT	6216548	Styk	10 Styk
90°-bøjning FT	LB 90 1145 R3 FT	6225148	Styk	1 Styk
Multifunktionsforbindelse FT	LMFV 1145 FT	6225776	Styk	1 Styk
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m
