Kabelstige LCIS 110, 6 m C30 FT 6000 | 500 | 1,5 | Nej

Kabelstige LCIS 110, 6 m C30 FT

Art.nr. 6209826 | EAN 4012196431663

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Dimension	110x500x6000
Effektivt tværsnit	450 cm²
Effektivt tværsnit	45000 mm²
Farve	zink
Fastgørelse af sprossen	svejset
Materiale	Stål
Overflade	Varmgalvaniseret
Produktserie	LCIS-serie

ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

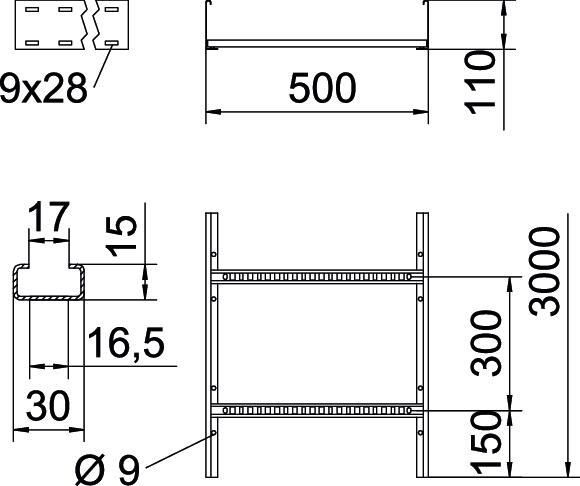

Dimensioner

Bredde	500 mm
Højde	110 mm
Længde	6000 mm

Mål B	500 mm
Rillemål sprosse	16,50

Belastninger

Støtteafstand 2,0m	3 kN/m
Støtteafstand 2,5m	2 kN/m
Støtteafstand 3,0m	1,4 kN/m
Støtteafstand 3,5m	1,05 kN/m

Støtteafstand 4,0m	0,8 kN/m
Støtteafstand 4,5m	0,7 kN/m
Støtteafstand 5,0m	0,65 kN/m
Støtteafstand 6,0m	0,35 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	10,5408 kg CO2e / 1 meter
CO₂ Footprint (GWP)	10,5408 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Tekniske data

Belastningsdiagram kabelstige type LCIS 110

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	Nej	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	Nej	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	Nej	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	Nej	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	Nej	6209826	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Låg med drejelås FT	DRL 500 FT	6051448	m	3 m
Længdeforbindelse FT	LVG 110 FT	6216548	Styk	10 Styk
Multifunktionsforbindelse FT	LMFV 1150 FT	6225778	Styk	1 Styk
90°bøjning 110 FT	LB 90 1150 R3 FT	6225150	Styk	1 Styk

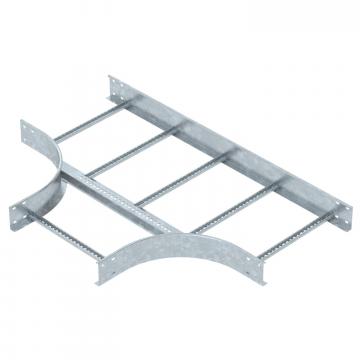

T-stykke 110 FT	LT 1150 R3 FT	6225318	Styk	1 Styk

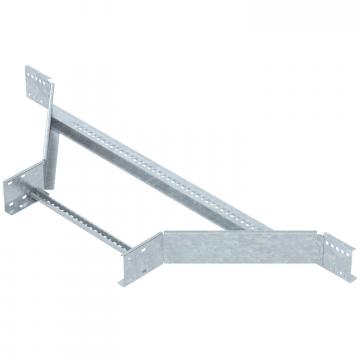

Monterings-forgreningsstykke 110 FT	LAA 1150 R3 FT	6225938	Styk	1 Styk
Ledbøjningselement 110 FT	LGBE 1150 FT	6225518	Styk	1 Styk
Beskyttelseskappe	SKH 110 OR	6222553	Par	20 Par
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m
Støtteplade	LALB 50 FT	6221882	Styk	1 Styk
Afgangsplade FT	LAB 50 FT	6220460	Styk	1 Styk
