Bemærk: Denne artikel er udgået.

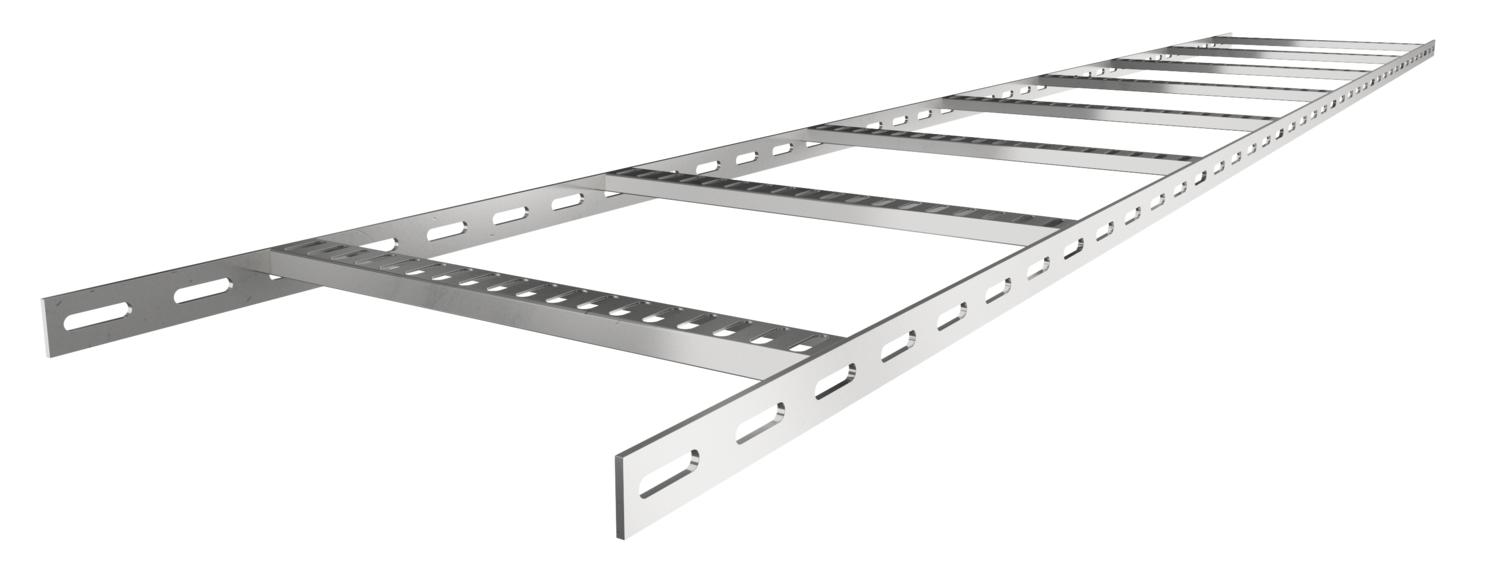

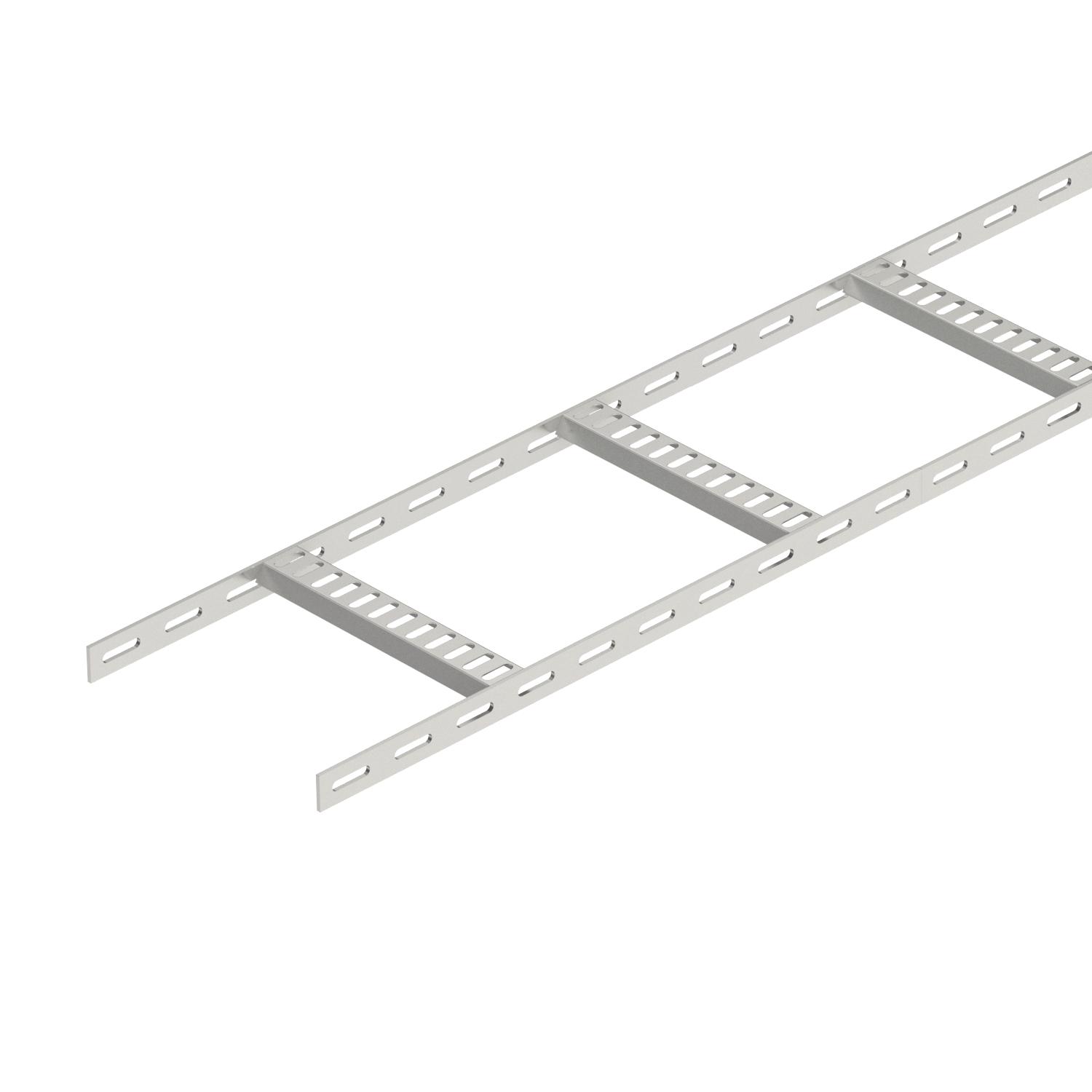

Kabelstige med trapez-sprosse, let A2
Art.nr. 7097088 | EAN 4012195706984
- Produkt beskrivelse
-
Produkt beskrivelseSkibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 25 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 250 mm CO2 fodaftryk (GWP) fra vugge til port 8,1225 kg CO₂e / 1 meter Dimension 25x256x2000 Dimension 25 X 250 Farve specialstål Fastgørelse af sprossen svejset Højde 25 mm Længde 2000 mm Mål B 256 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,0m 1,45 kN/m Støtteafstand 1,5m 0,65 kN/m Støtteafstand 2,0m 0,25 kN/m Trinafstand 250 mm Udførelse til store afstande Nej Vangetykkelse 3 mm Tekniske data

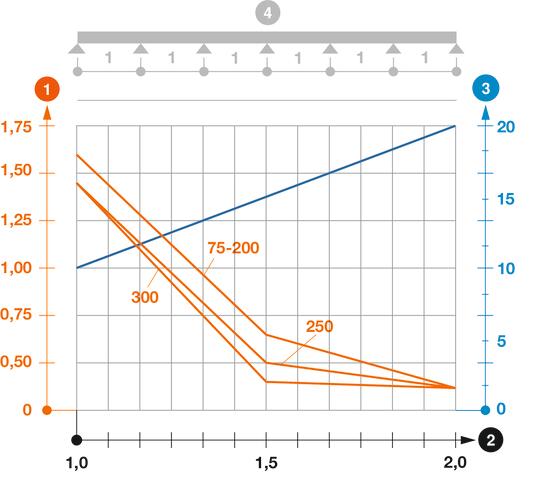

Belastningsdiagram kabelstige SL42
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
