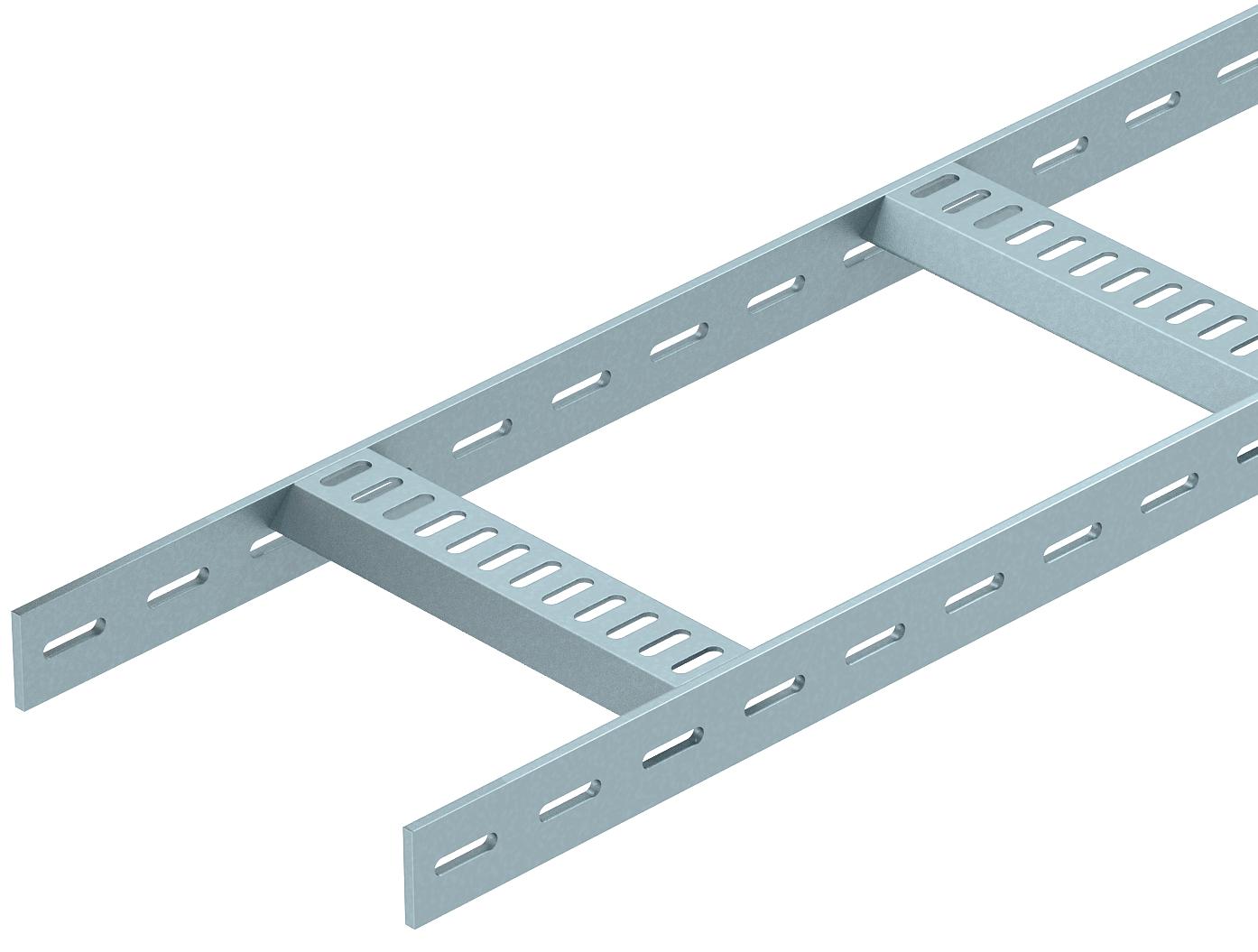

Kabelstige med trapez-sprosse, standard FT
Art.nr. 7097417 | EAN 4012196980307
- Produkt beskrivelse
-
Produkt beskrivelseSkibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i rustfrit stål på forespørgsel. Pulvercoating i RAL-farver mulig.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 150 mm CO2 fodaftryk (GWP) fra vugge til port 7,9512 kg CO2e / 1 meter Dimension 40x160x3000 Farve zinc Fastgørelse af sprossen svejset Højde 40 mm Længde 3000 mm Mål B 160 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,5m 3 kN/m Støtteafstand 2,0m 2 kN/m Støtteafstand 2,5m 1 kN/m Støtteafstand 3,0m 0,6 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 5 mm Tekniske data
Belastningsdiagram kabelstige type SL62
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
