Kabelstige med trapez-sprosse, standard FT
Art.nr. 7097425 | EAN 4012196980369
- Produkt beskrivelse
-
Produkt beskrivelseSkibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i rustfrit stål på forespørgsel. Pulvercoating i RAL-farver mulig.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 200 mm CO2 fodaftryk (GWP) fra vugge til port 8,0351 kg CO2e / 1 meter Dimension 40x210x3000 Farve zinc Fastgørelse af sprossen svejset Højde 40 mm Længde 3000 mm Mål B 210 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,5m 3 kN/m Støtteafstand 2,0m 2 kN/m Støtteafstand 2,5m 1 kN/m Støtteafstand 3,0m 0,6 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 5 mm Tekniske data
Belastningsdiagram kabelstige type SL62
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

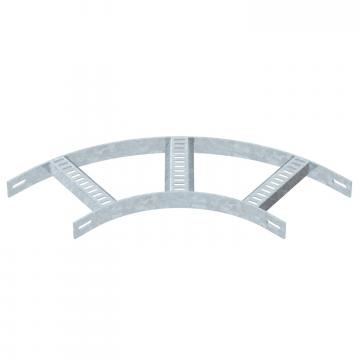

90°-bøjning med trapez-sprosse FT
SLB 90 62 200 FT 7098871 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Spændebånd A2K, dyb sort
SBR 8 A2K 6490192 40 m - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring SL 62 200 FT / 7097425 , 0.13MB , pdfYdeevneerklæring SL 62 200 FT / 7097425 , 0.55MB , pdfREACH Overensstemmelseserklæring SL 62 200 FT / 7097425 , 0.12MB , pdfRoHS Overensstemmelseserklæring SL 62 200 FT / 7097425 , 0.13MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
