Kanalenhed, blind, med kliklås, højde 60-110 mm 2400 | 200 | 60 | 110 | 3

Kanalenhed, blind, med kliklås, højde 60-110 mm

Art.nr. 7424480 | EAN 4012195244424

Art.nr. / Type

Længde	2400 mm

Bredde

Kanalhøjde min.	60 mm

Kanalhøjde maks.	110 mm

Afdækninger	3

Produkt beskrivelse

Produkt beskrivelse

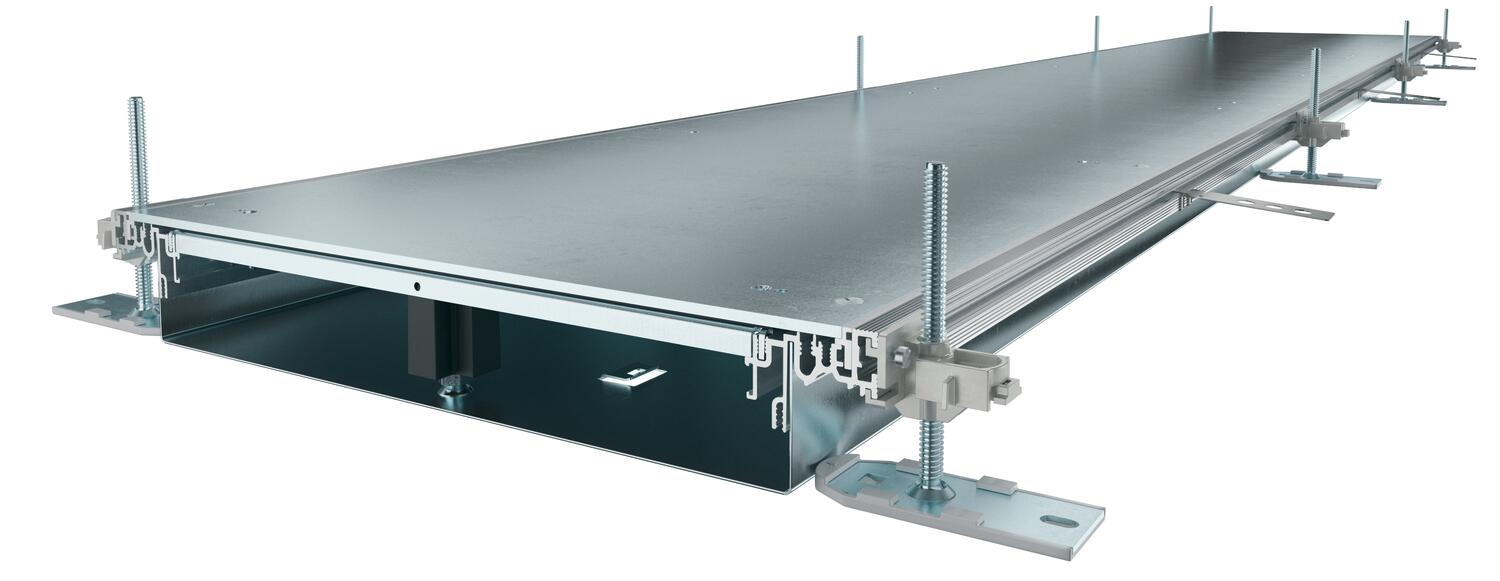

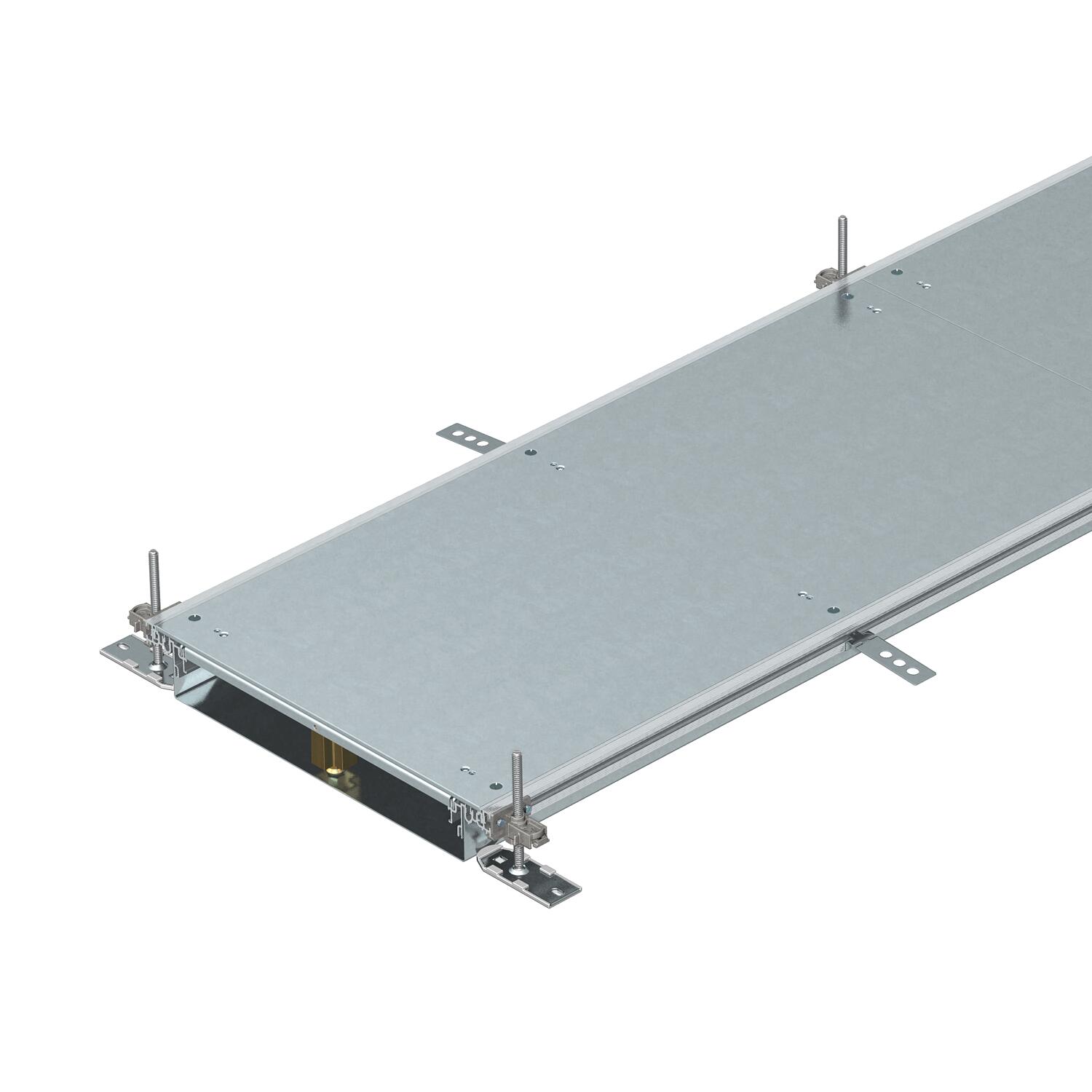

Monteringsklar kanalenhed til ledningsføring med 3 blinddæksler med kliklås, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og lågsamlingspakninger (3 stk. ved kanalbredde 200 og 300) eller nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Ved levering er kanallåget skruet på, og låseclips er monteret.

Med tre selvlåsende blinddæksler (L = 800 mm).

Tekniske data

Teknisk data

Afdækninger	3
Afskærmning monteringsåbning	Nej
Antal egnede monteringsenheder	3
Antal spor	2 St.
Antallet af stikbare skillevægge	1
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	51,9758 kg CO2e / 1 meter
deleskinne fastgørelse	Kan stikkes i
Dimension	2400x200x60
Dækselfastgørelse, går i indgreb	Ja
Egnet til ekspansionsfuge	Nej
Gulvplade	Ja
Indbygningsåbning til tank på gulvet	Nej
Kan kobles fra	Nej
Kanalhøjde maks.	110 mm

Kanalhøjde min.	60 mm
Låg kan aftages	Ja
Længde	2400 mm
Materiale	Stål
Materialetykkelse dæksel	4
Med deleskinne	Nej
Med overhæng	Ja
Med potentialudligning	Nej
Med tilslutningsåbning	Nej
Min. cementtykkelse	60
Monteringsåbning	Uden
Nivelleringsområde maks.	110 mm
Nivelleringsområde min.	60 mm
Overflade	båndgalvaniseret
Tætningsmonteringsmulighed	Ja

Alle typer

Alle typer

Type	Længde	Bredde	Kanalhøjde min.	Kanalhøjde maks.	Afdækninger	Art.nr.	Mængde	Min. salgsenhed
OKA-W2006050R	2400 mm	200 mm	60 mm	110 mm	3	7424480	m	2,4 m
OKA-W3006050R	2400 mm	300 mm	60 mm	110 mm	3	7424482	m	2,4 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Byggesæt til bøjning mod venstre, højde 40-150 mm	OKA-G20040150FBL	7423950	Styk	1 Styk
Byggesæt til bøjning mod højre, højde 40-150 mm	OKA-G20040150FBR	7423970	Styk	1 Styk
Kanalendestykke, højde 40-150 mm	OKA-G20040150ES	7424280	Styk	1 Styk
Byggesæt til kanalforgrening T og kryds	OKA FB2 TX	7424821	Styk	1 Styk
Monteringsenhed til GES4, højde 60-110 mm	OKA-W A 6050 4	7424900	Styk	1 Styk
Sidemonteret dåse til GES6, højde 60-110 mm	OKA-W A 6050 6	7424902	Styk	1 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Mellemstykke, kanalhøjde 100 mm	OKA2 TW 100	7401960	m	2,4 m
Mellemstykke, kanalhøjde 40 mm	OKA2 TW 40	7401988	m	2,4 m
Mellemstykke, kanalhøjde 50 mm	OKA2 TW 50	7401992	m	2,4 m
Mellemstykke, kanalhøjde 60 mm	OKA2 TW 60	7401996	m	2,4 m
Mellemstykke, kanalhøjde 70 mm	OKA2 TW 70	7402000	m	2,4 m
Mellemstykke, kanalhøjde 80 mm	OKA2 TW 80	7402004	m	2,4 m
Mellemstykke, kanalhøjde 90 mm	OKA2 TW 90	7402008	m	2,4 m
Sugekop, 300 N	WZ 1029	7408634	Styk	1 Styk
