Konsol til væg eller loftpendel AW 15 FT
Art.nr. 6420796 | EAN 4012196207435
- Produkt beskrivelse
-

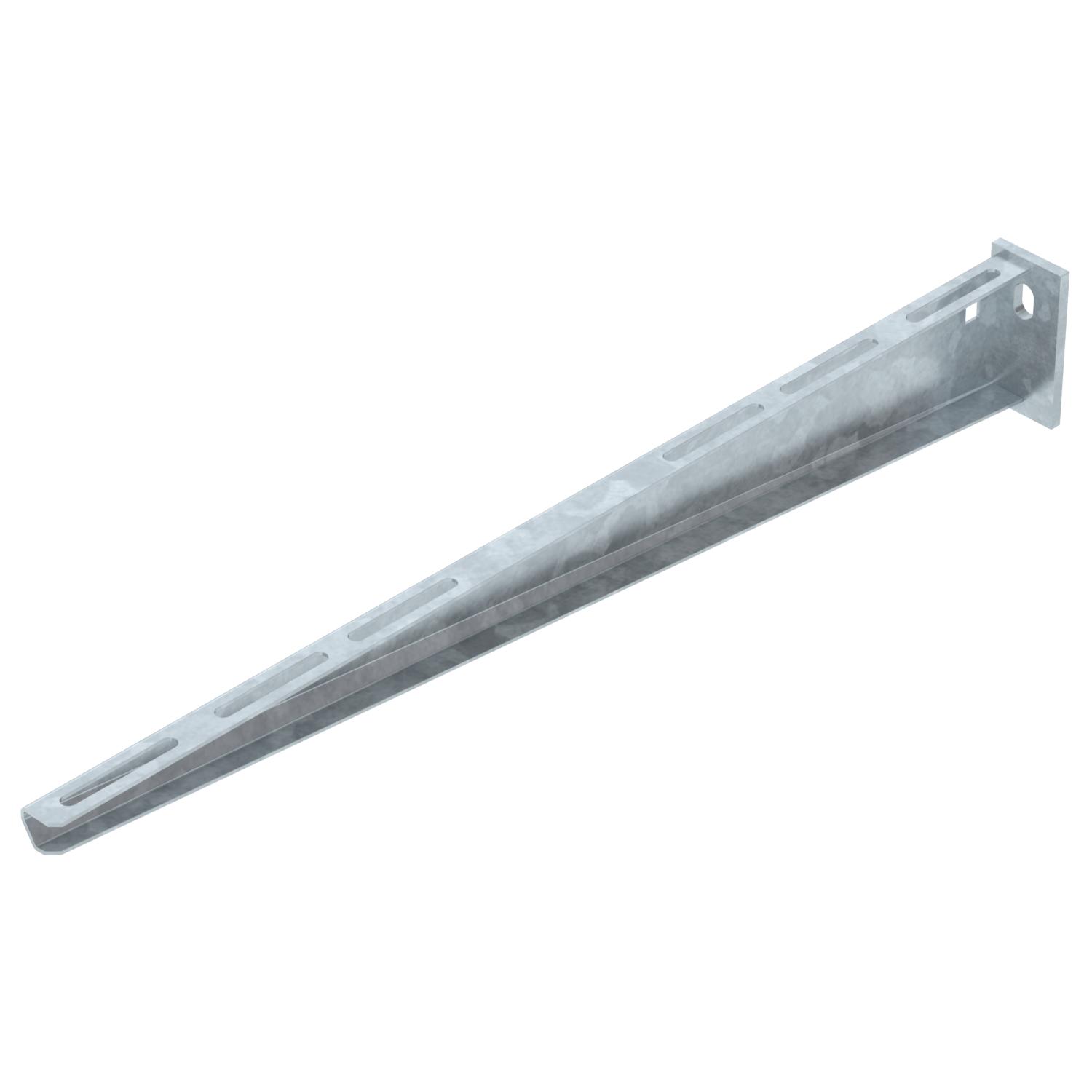

Produkt beskrivelseLet væg- og pendelkonsol med påsvejset bagplade.
-
- Tekniske data
-
Teknisk data

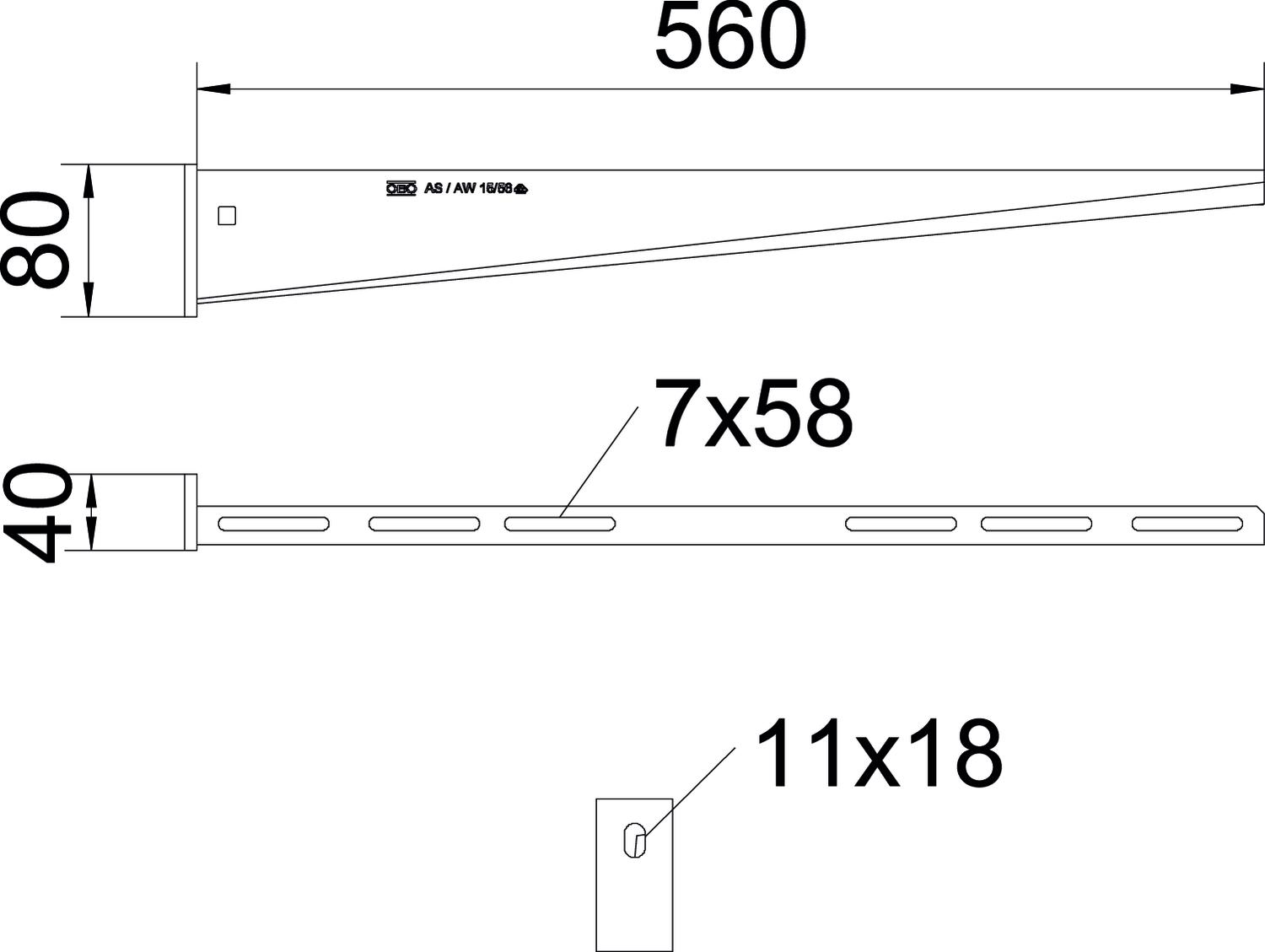

Bevarelse af funktionssikkerheden ved brand Nej Bredde 560 mm CO2 fodaftryk (GWP) fra vugge til port 2,0782 kg CO2e / 1 Styk Dimension B560mm EPD-artikel Ja F i kN 1,5 kN Farve zinc Huldiameter 11 mm Højde 80 mm Længde 40 mm Mål A 40 mm Mål B 560 mm Mål H 80 mm Maß W 560 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
