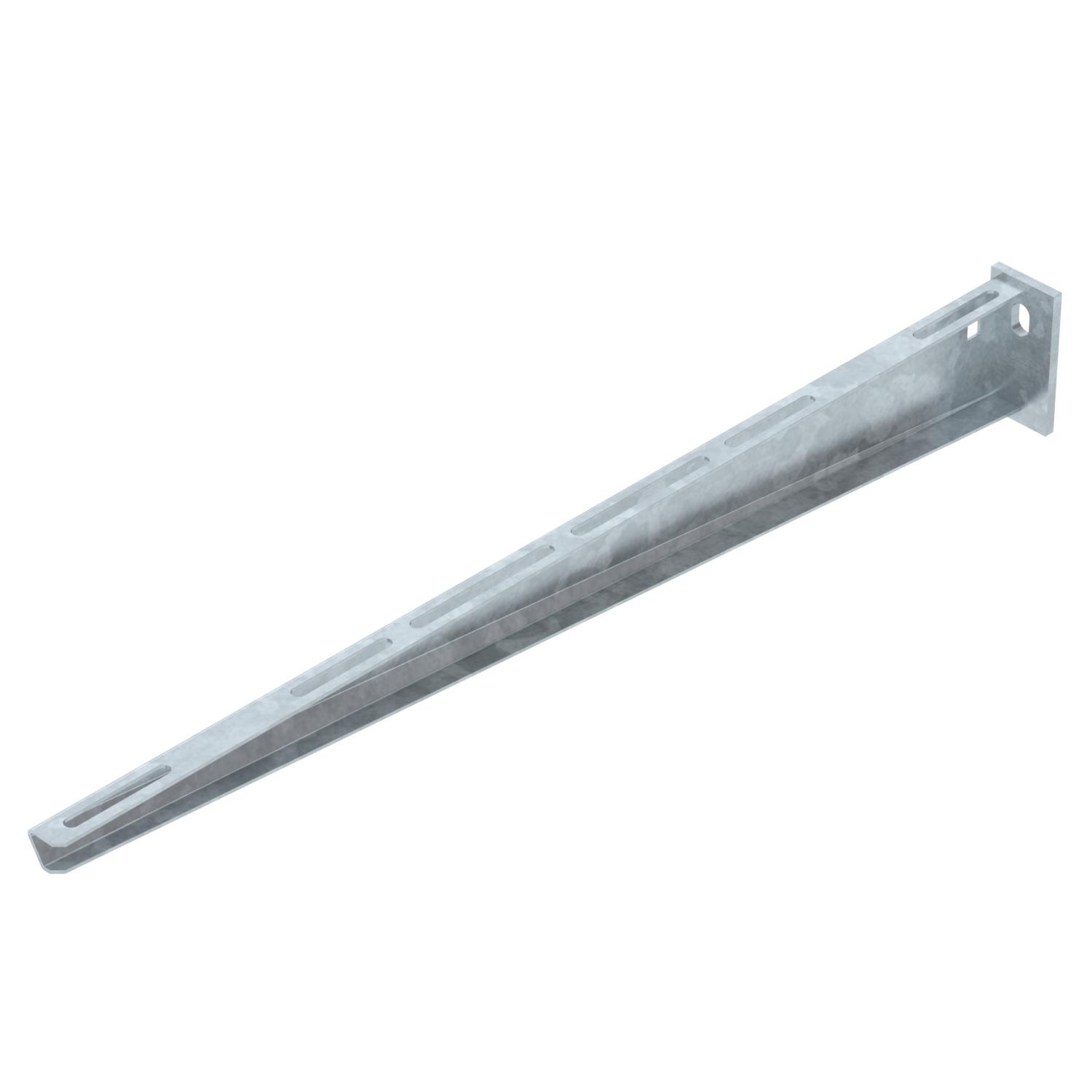

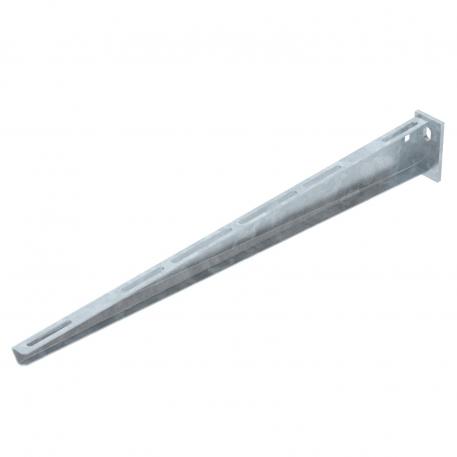

Konsol til væg eller loftpendel AW 15 FT
Art.nr. 6420826 | EAN 4012196207497
- Produkt beskrivelse
-
Produkt beskrivelseLet væg- og pendelkonsol med påsvejset bagplade.
-
- Tekniske data
-
Teknisk data

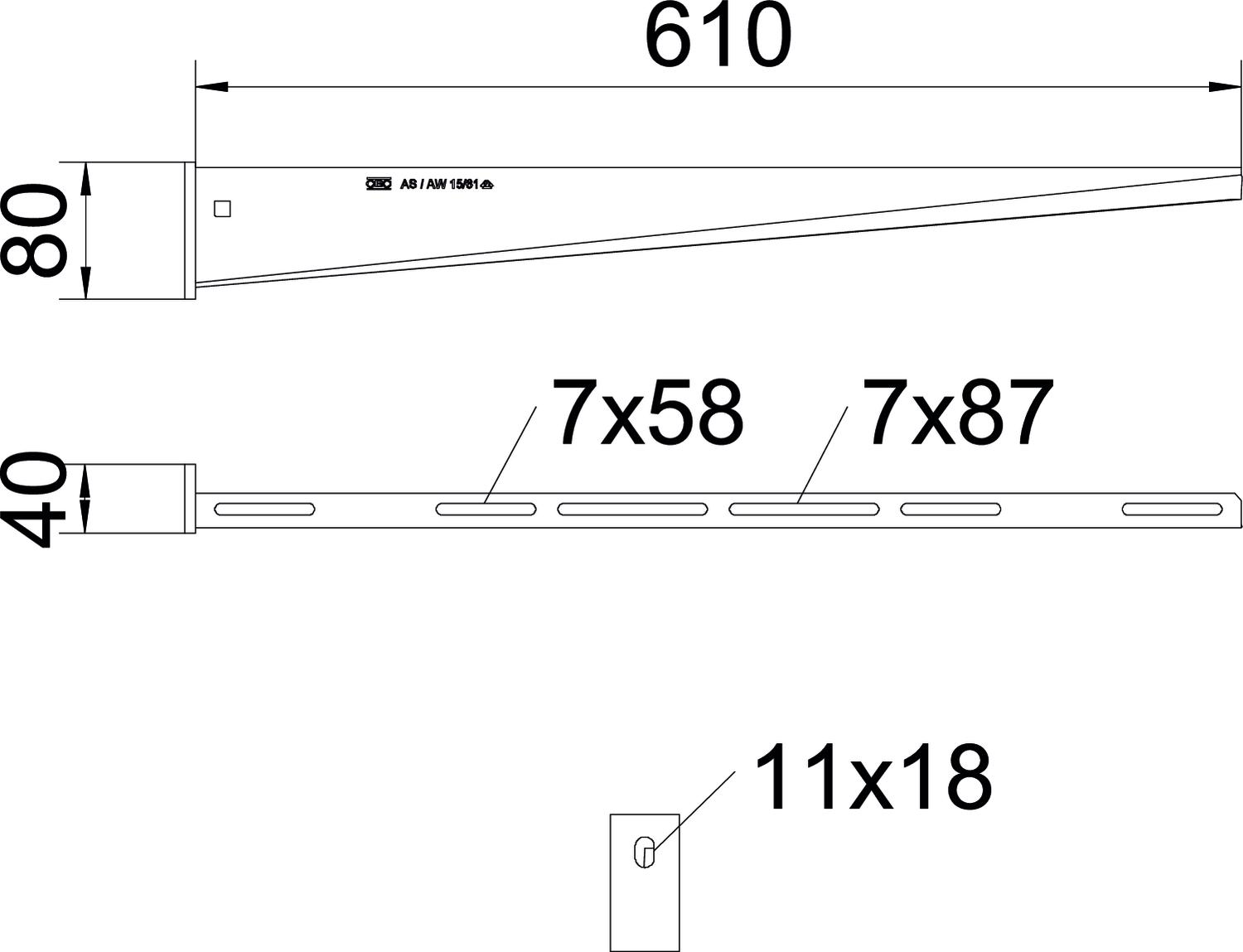

Bevarelse af funktionssikkerheden ved brand Nej Bredde 610 mm Bredde 24 in CO2 fodaftryk (GWP) fra vugge til port 1,9713 kg CO2e / 1 Styk Dimension B610mm EPD-artikel Ja F i kN 1,5 kN Farve zinc Huldiameter 11 mm Højde 3,15 in Højde 80 mm Længde 40 mm Mål A 40 mm Mål B 610 mm Mål H 80 mm Maß W 610 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Datablad AW 15 61 FT / 6420826 , 0.26MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AW 15 61 FT / 6420826 , 0.13MB , pdfUK overensstemmenlseserklæring AW 15 61 FT / 6420826 , 0.09MB , pdfREACH Overensstemmelseserklæring AW 15 61 FT / 6420826 , 0.12MB , pdfRoHS Overensstemmelseserklæring AW 15 61 FT / 6420826 , 0.12MB , pdfMiljøvaredeklaration (EPD) AW 15 61 FT / 6420826 , 1.48MB , pdfUdvalgshjælp Selection aid cable trays, screwable , 2.17MB , pdfUdvalgshjælp Selection aid for cable trays, Magic , 0.23MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning U-pendelsystem , 2.02MB , pdf
