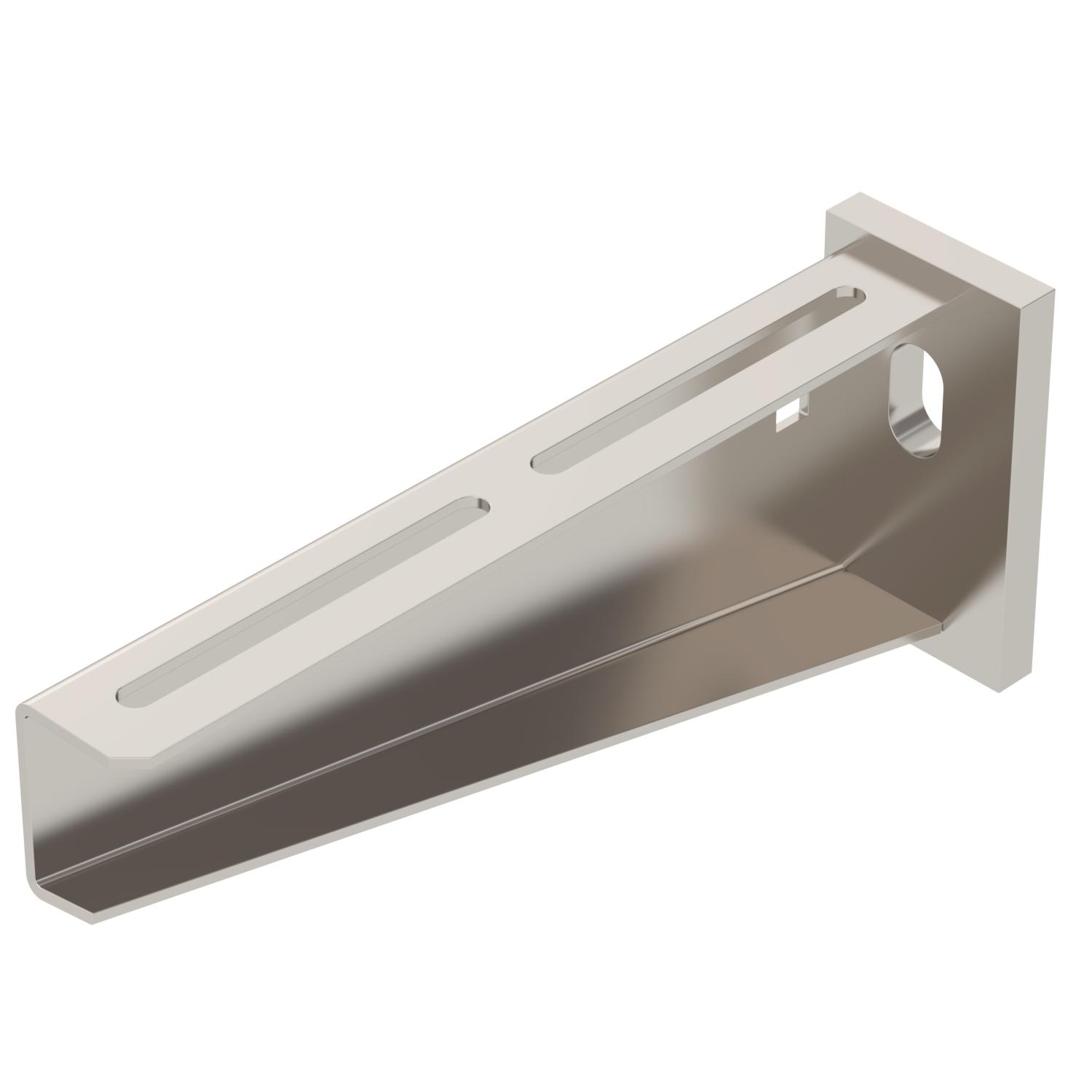

Konsol til væg eller loftpendel AW 55 A4
Art.nr. 6418557 | EAN 4012195912965
- Produkt beskrivelse
-
Produkt beskrivelseKraftig væg- og pendelkonsol med påsvejset bagplade.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem pendlens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 210 mm CO2 fodaftryk (GWP) fra vugge til port 4,4559 kg CO2e / 1 Styk Dimension B210mm F i kN 5,5 kN Farve specialstål Huldiameter 13,5 mm Højde 90 mm Længde 50 mm Mål A 50 mm Mål B 210 mm Mål H 90 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 55
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Bræddebolt med kombimøtrik A4
FRSB 6x12 A4 6406142 100 Styk - Downloads
-
