Konsol til væg eller loftpendel AW 55 A4
Art.nr. 6418622 | EAN 4012195912996
- Produkt beskrivelse
-

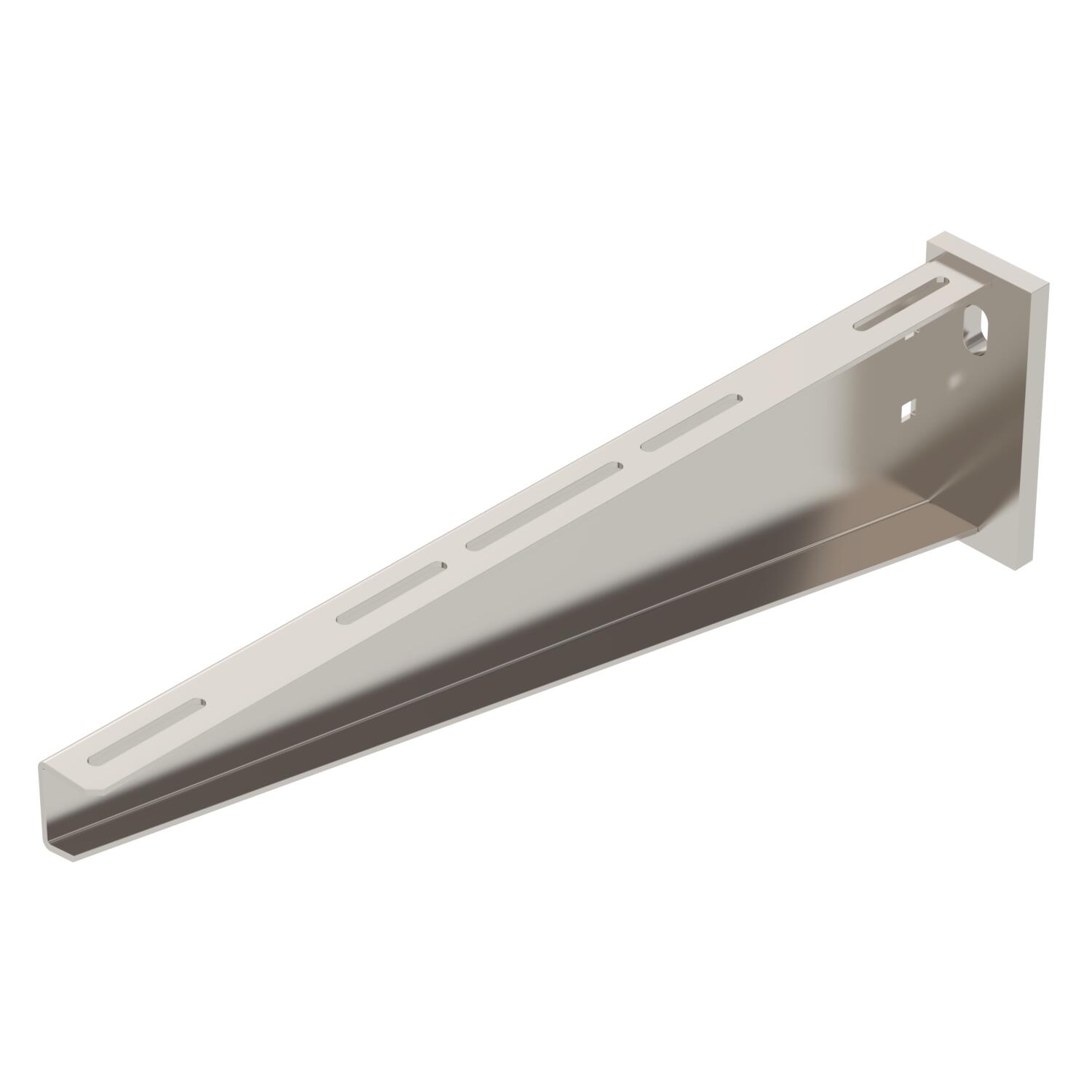

Produkt beskrivelseKraftig væg- og pendelkonsol med påsvejset bagplade.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem pendlens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data

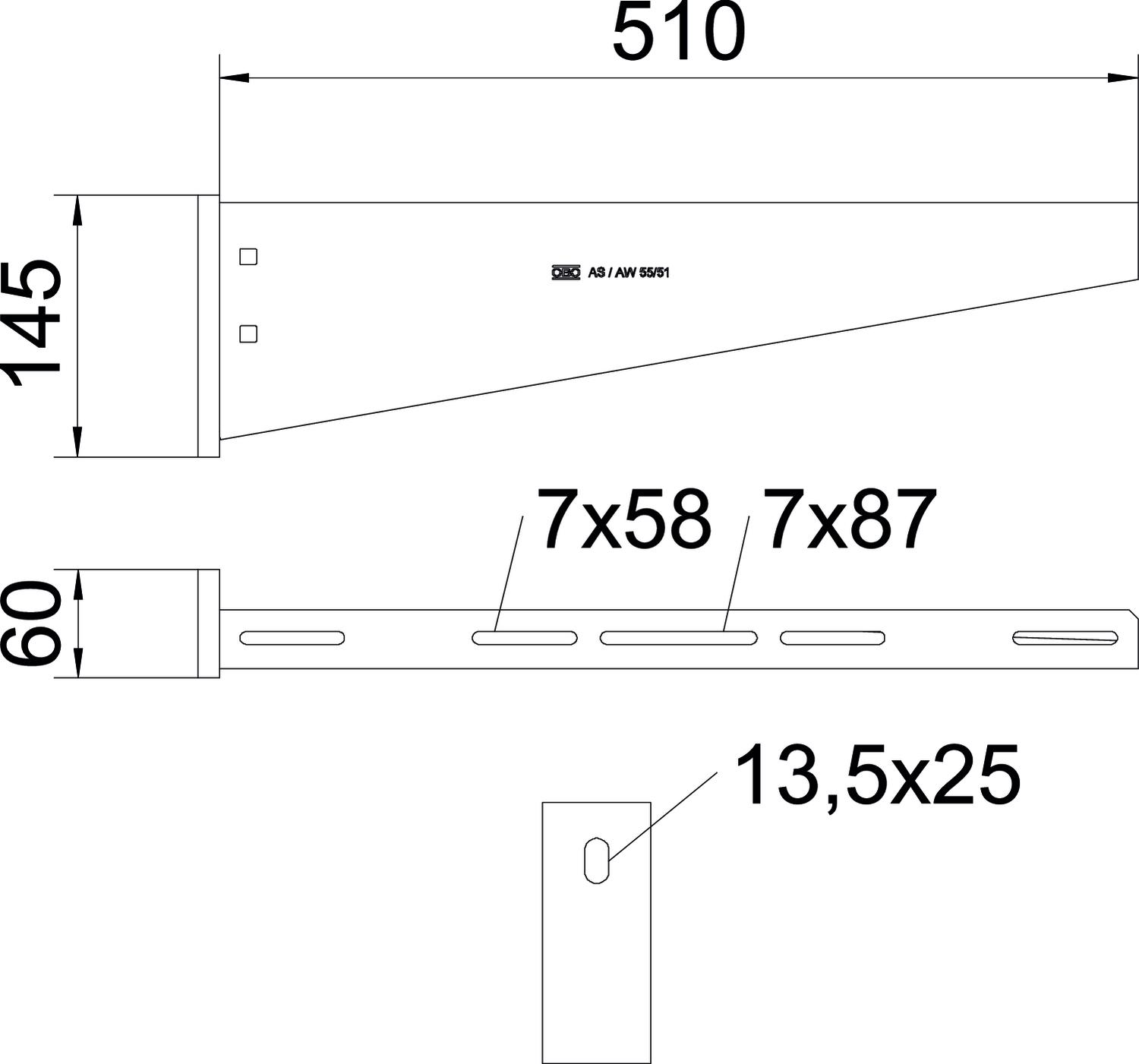

Bevarelse af funktionssikkerheden ved brand Nej Bredde 510 mm CO2 fodaftryk (GWP) fra vugge til port 14,664 kg CO2e / 1 Styk Dimension B510mm F i kN 5,5 kN Farve specialstål Huldiameter 13,5 mm Højde 145 mm Længde 60 mm Mål A 60 mm Mål B 510 mm Mål H 145 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 55
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Bræddebolt med kombimøtrik A4
FRSB 6x12 A4 6406142 100 Styk - Downloads
-
Datablad AW 55 51 A4 / 6418622 , 0.23MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AW 55 51 A4 / 6418622 , 0.13MB , pdfUK overensstemmenlseserklæring AW 55 51 A4 / 6418622 , 0.09MB , pdfREACH Overensstemmelseserklæring AW 55 51 A4 / 6418622 , 0.12MB , pdfRoHS Overensstemmelseserklæring AW 55 51 A4 / 6418622 , 0.12MB , pdfMiljøvaredeklaration (EPD) AW 55 51 A4 / 6418622 , 1.48MB , pdfMonteringsvejledning Monteringsvejledning U-pendelsystem , 2.02MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
