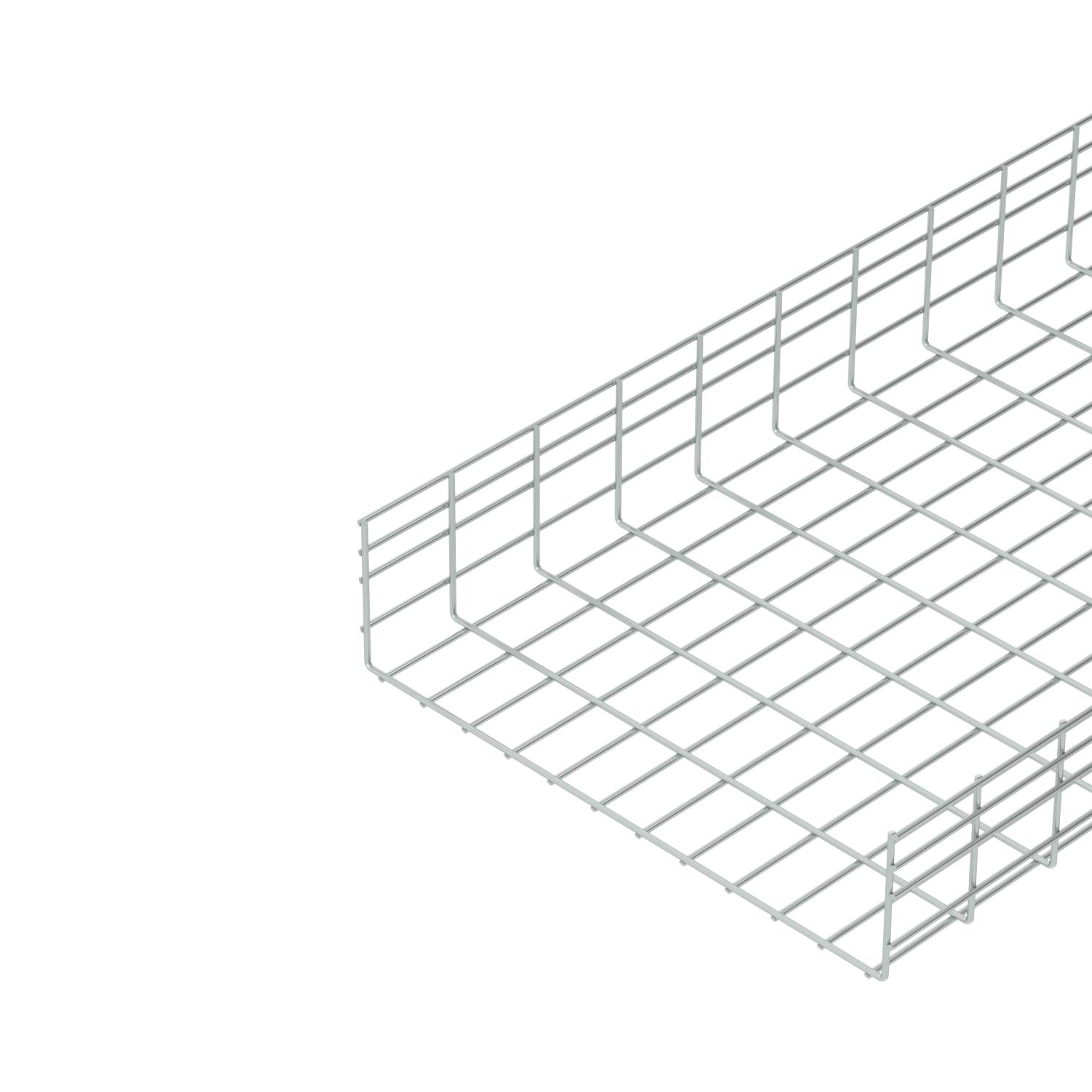

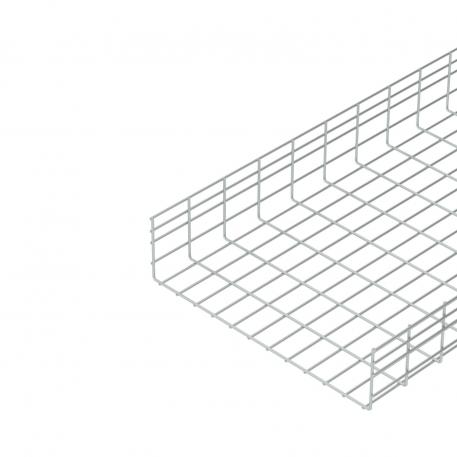

Kraftig gitterbakke SGR 155 G
Art.nr. 6003687 | EAN 4012195380191
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke af punktsvejset ståltråd med en sidehøjde på 155 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
-
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Dimension 155x600x3000 Effektivt tværsnit 88800 mm² Effektivt tværsnit 888 cm² Farve zink Forbindelsestype kabelbæresystem skruet Integreret skillevæg Uden Materiale Stål Model forbindelser uden beslag Overflade galvanisk forzinket Profilform U-form ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Skruefri forbindelse Nej Tråd-diameter 6 mm Udførelse til store afstande Nej Dimensioner

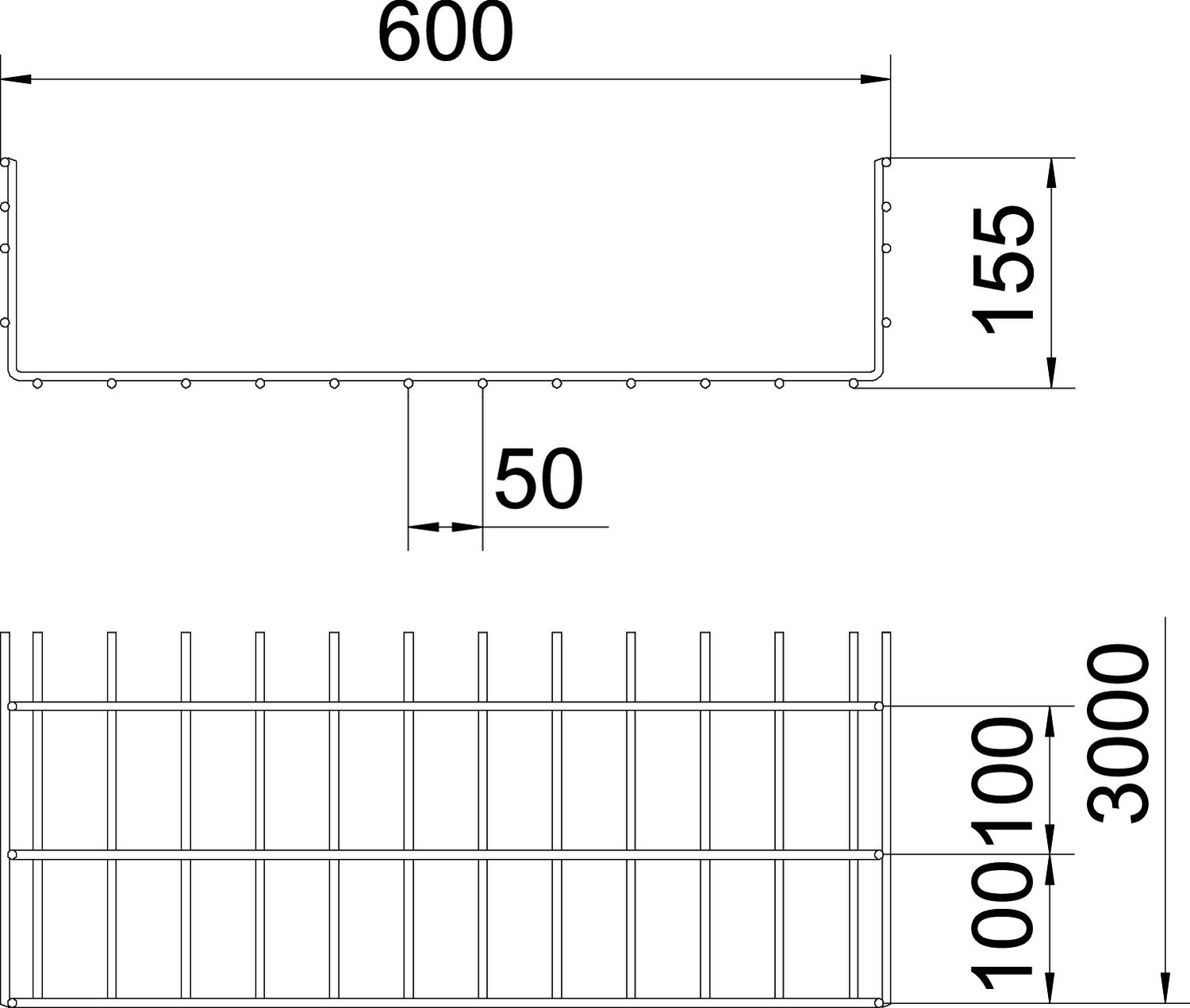

Bredde 600 mm Bredde 23,62 in Højde 155 mm Højde 6,1 in Længde 3000 mm Mål B 600 mm Belastninger
Støtteafstand 1,0m 4,9 kN/m Støtteafstand 1,5m 3,2 kN/m Støtteafstand 2,0m 2,2 kN/m Støtteafstand 2,5m 1,6 kN/m Støtteafstand 3,0m 1,25 kN/m Støtteafstand 3,5m 1,03 kN/m Støtteafstand 4,0m 0,8 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 11,7704 kg CO2e / 1 meter CO₂ Footprint (GWP) 11,7704 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data
Belastningsdiagram gitterbakke type SGR 155
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samlestykke G
GUV 6 G 6016572 20 Styk
Låg, uperforeret FS
DRLU 600 FS 6052609 3 m Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskapper
SGR KS OR 6003758 500 Styk
Lågclips A2
DKU A2 6065600 20 Styk
Kabeludgangsplade FS
KAB GR FS 6220139 10 Styk - Downloads
-
