Kraftig gitterbakke SGR 55 G

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	55 mm

Tråd-diameter	6 mm

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

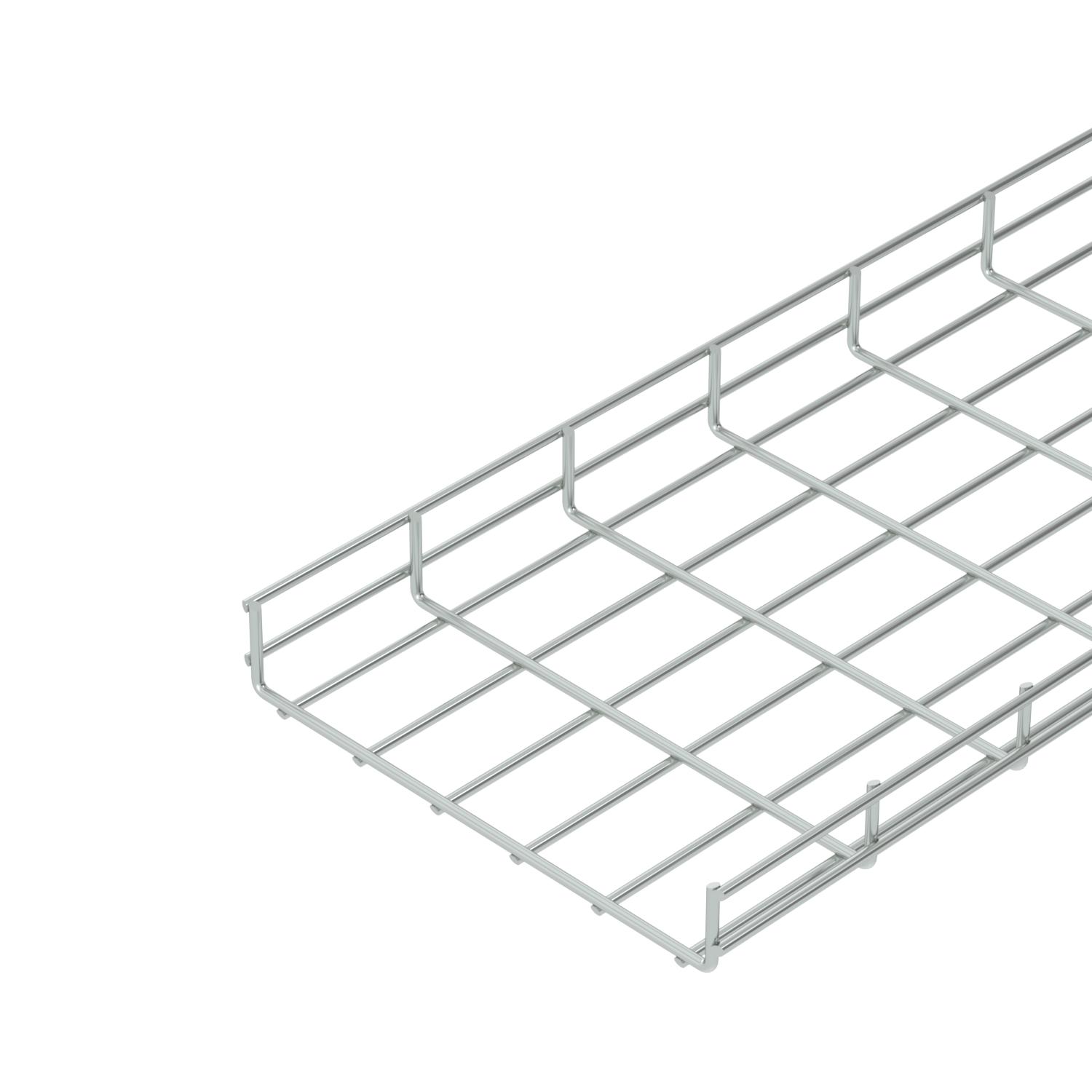

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	11,81 in
Bredde	300 mm
CO2 fodaftryk (GWP) fra vugge til port	5,6745 kg CO2e / 1 meter

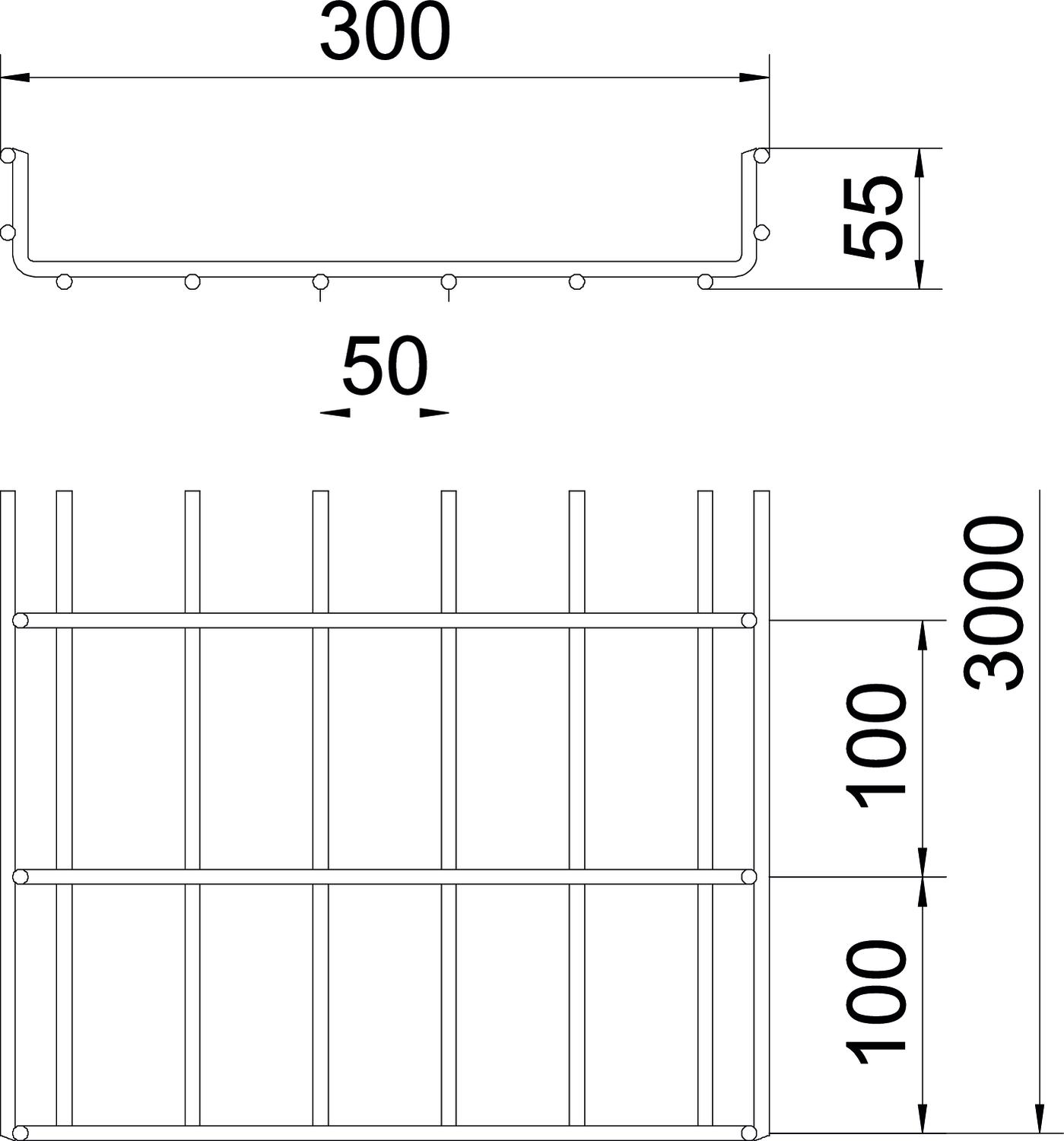

Dimension	55x300x3000
Effektivt tværsnit	129 cm²
Effektivt tværsnit	12900 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	2,17 in
Højde	55 mm
Længde	3000 mm

Mål B	300 mm
Materiale	Stål
Model forbindelser	uden beslag
Overflade	galvanisk forzinket
Profilform	U-form
Rustfrit stål, bejdset	Nej
Støtteafstand 1,0m	2 kN/m
Støtteafstand 1,5m	1,3 kN/m
Støtteafstand 2,0m	0,75 kN/m
Støtteafstand 3,0m	0,4 kN/m
Tråd-diameter	6 mm
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	Nej	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	Nej	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	Nej	6005474	m	12 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	Nej	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	Nej	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	Nej	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	Nej	6005482	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Samlestykke G	GUV 6 G	6016572	Styk	20 Styk
Låg, uperforeret FS	DRLU 300 FS	6052307	m	6 m

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Beskyttelseskapper	SGR KS OR	6003758	Styk	500 Styk
Deleskinne 45 FS	TSG 45 FS	6062033	m	45 m
Lågclips A2	DKU A2	6065600	Styk	20 Styk
Kabeludgangsplade FS	KAB GR FS	6220139	Styk	10 Styk
