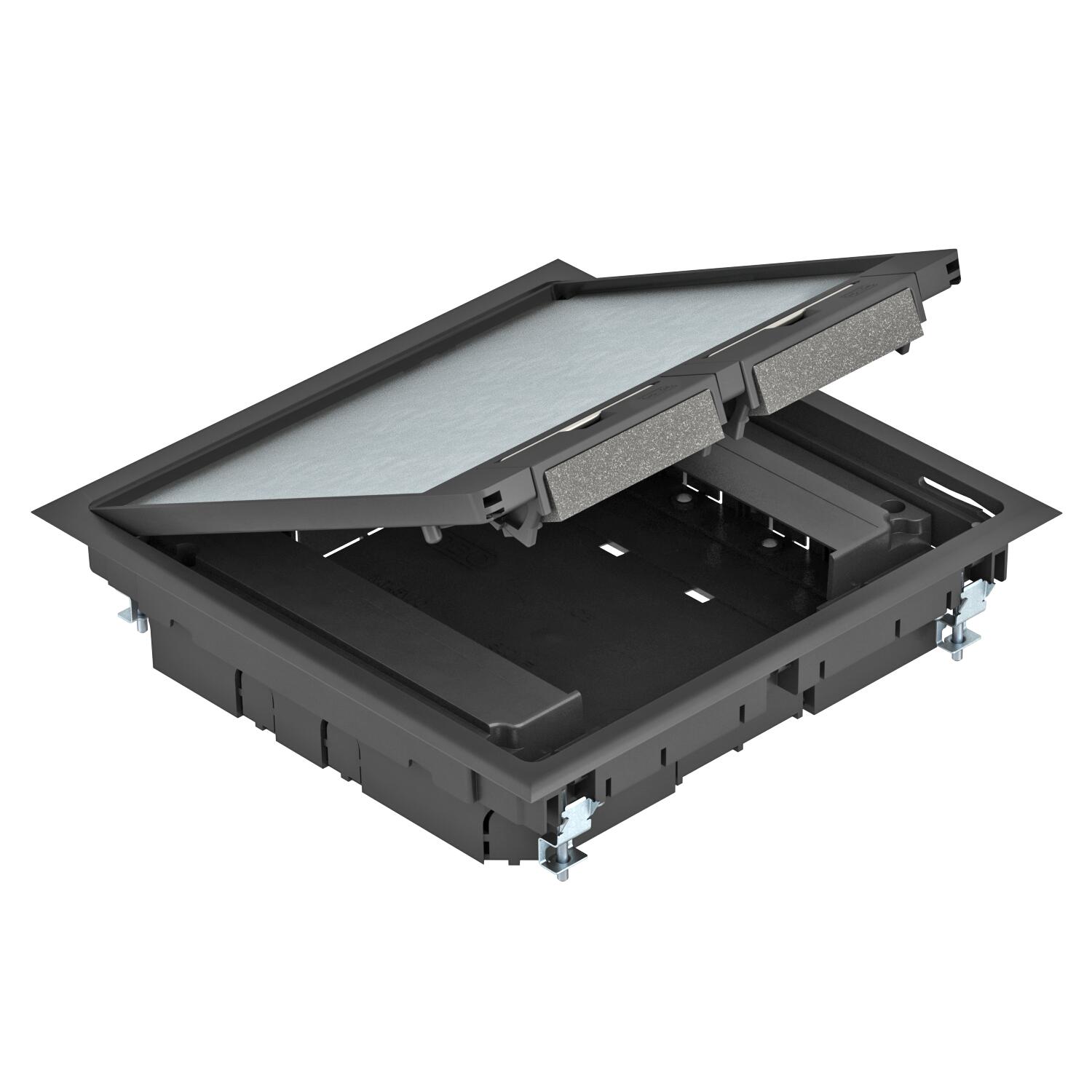

Kvadratisk komponentindsats til et 55 mm tykt afretningslag
Art.nr. 7405039 | EAN 4012195674443
- Produkt beskrivelse
-
Produkt beskrivelseKomponentindsats GES9 med fast højde på 55 mm til anvendelse i installationskanal-systemer i tørre rum med tørt rengjorte gulve i indendørs områder. Med to installationshuse til lodret montering af Modul 45-enheder med fire trækaflastninger. Til montering af modul 45-enheder kræves også to indbygningsrammer.
Datamoduler er installeret med maksimalt to valgfri MPMT45 monteringsplader.
Indsatsen er udstyret med universelle monteringsbeslag.
-
- Tekniske data
-
Teknisk data

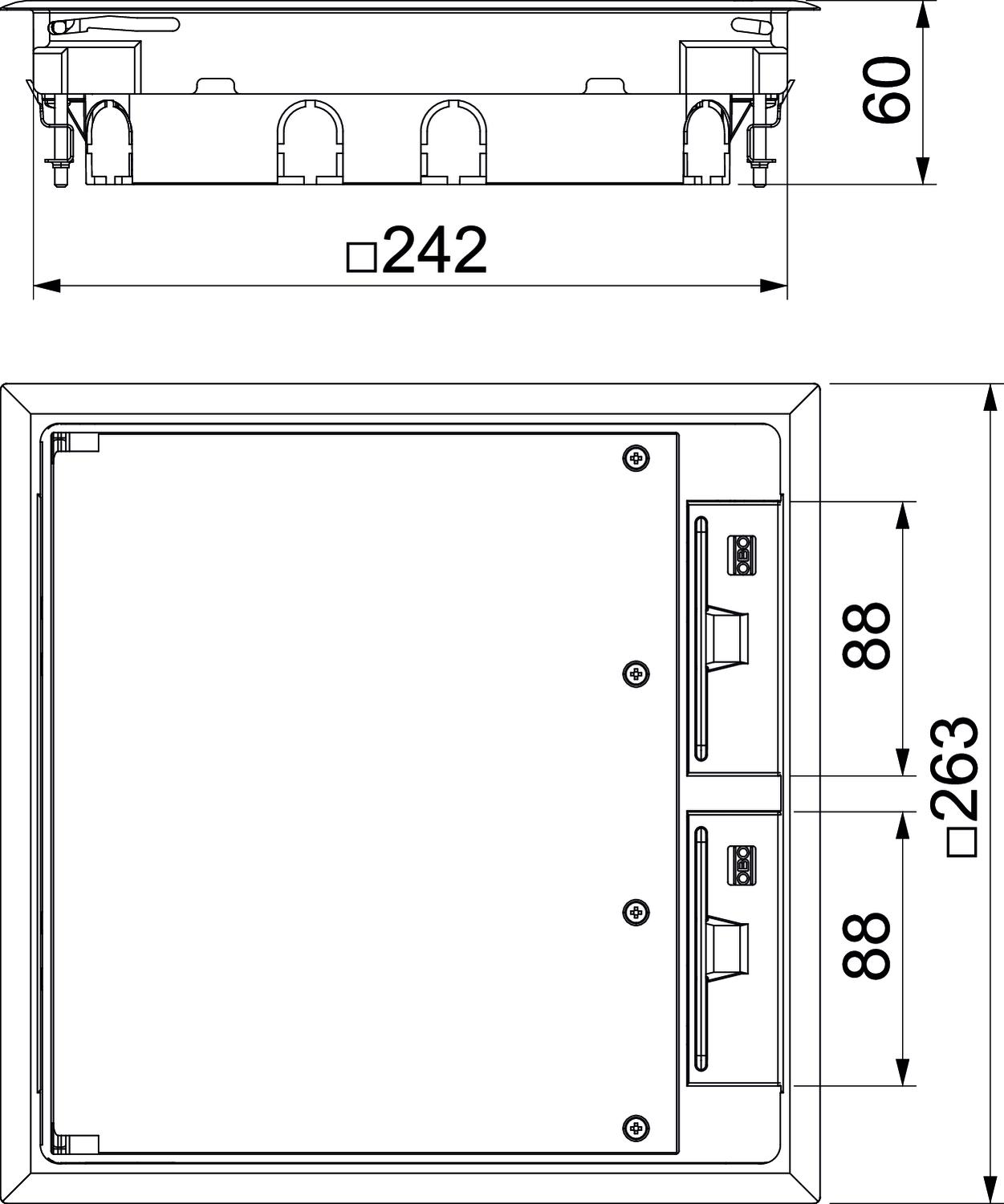

Åbningsmekanisme Gribebøjle Afretningslagets tykkelse min. 55 mm Antal komponenter, der kan indbygges 8 Bredde 263 mm Bredde indvendigt mål 242 mm Bredde udvendigt mål 263 mm CO₂ fodaftryk (GWP) fra vugge til port 6,3015 kg CO₂e / 1 Styk Dimension 263x263x59 Egnet til gulvkanaler Ja Egnet til gulvkanaler som er dækket med cement Ja Egnet til lukkede gulvkanaler i plan med gulvet Ja Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til våd rengøring Nej Farve grafitsort; RAL 9011 Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 5 mm Gulvhøjde min. 58 mm Gulvpleje Tør Højde 59 mm Komponentholder til montering af indlægsdåser Nej Lodret belastning, lille areal indtil 3.000 N Lodret belastning, stort areal indtil 5.000 N Længde 263 mm Længde indbygningsmål 242 mm Længde udvendigt mål 263 mm Mål h 55 mm Materiale Polyamid Med gulvbelægningsudsparing Nej Model til tung last Nej Monteringsdybde 58 mm Nominel størrelse til monteringsenheder 9 Rammeudførelse Ramme med tæppekant Tætningsmonteringsmulighed Nej Udførelse Kvadratiske Udførelse ledningsudgang Drejeligt ledningsudtag - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Indbygningsramme til fire enkelte modul-45®-enheder
MT45V 4 7408670 50 Styk
Indbygningsramme til tre enkelte modul-45®-enheder
MT45V 3 7408672 50 Styk
Indbygningsramme til kombinationen 3-dobbelte og enkelte modul 45®-enheder
MT45V 3+1 7408680 5 Styk
Indbygningsramme til kombinationen dobbelte og dobbelte modul 45®-enheder
MT45V 2+2 7408682 50 Styk
Deleskinne til modulholder, lodret
MT45V TW 7408693 10 Styk
Indbygningsramme til MT45V, konfektioneret, med beskyttelseskontakt-stikdåse
MT45V 3 3WS V 7408697 1 Styk
Monteringsplade 2 x databøsning type C til system 55
MPMT45 2C 7408705 1 Styk - Downloads
-
REACH Overensstemmelseserklæring GES9 55U V 9011 / 7405039 , 0.12MB , pdfRoHS Overensstemmelseserklæring GES9 55U V 9011 / 7405039 , 0.13MB , pdfCertificering VDE-certificering GES 55 , 0.18MB , pdfMonteringsvejledning Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMonteringsvejledning Monteringsvejledning plastkomponentindsats GES9-3B, GES9-3S , 0.04MB , pdfTil dette produkt er ingen udbudstekster til rådighed
