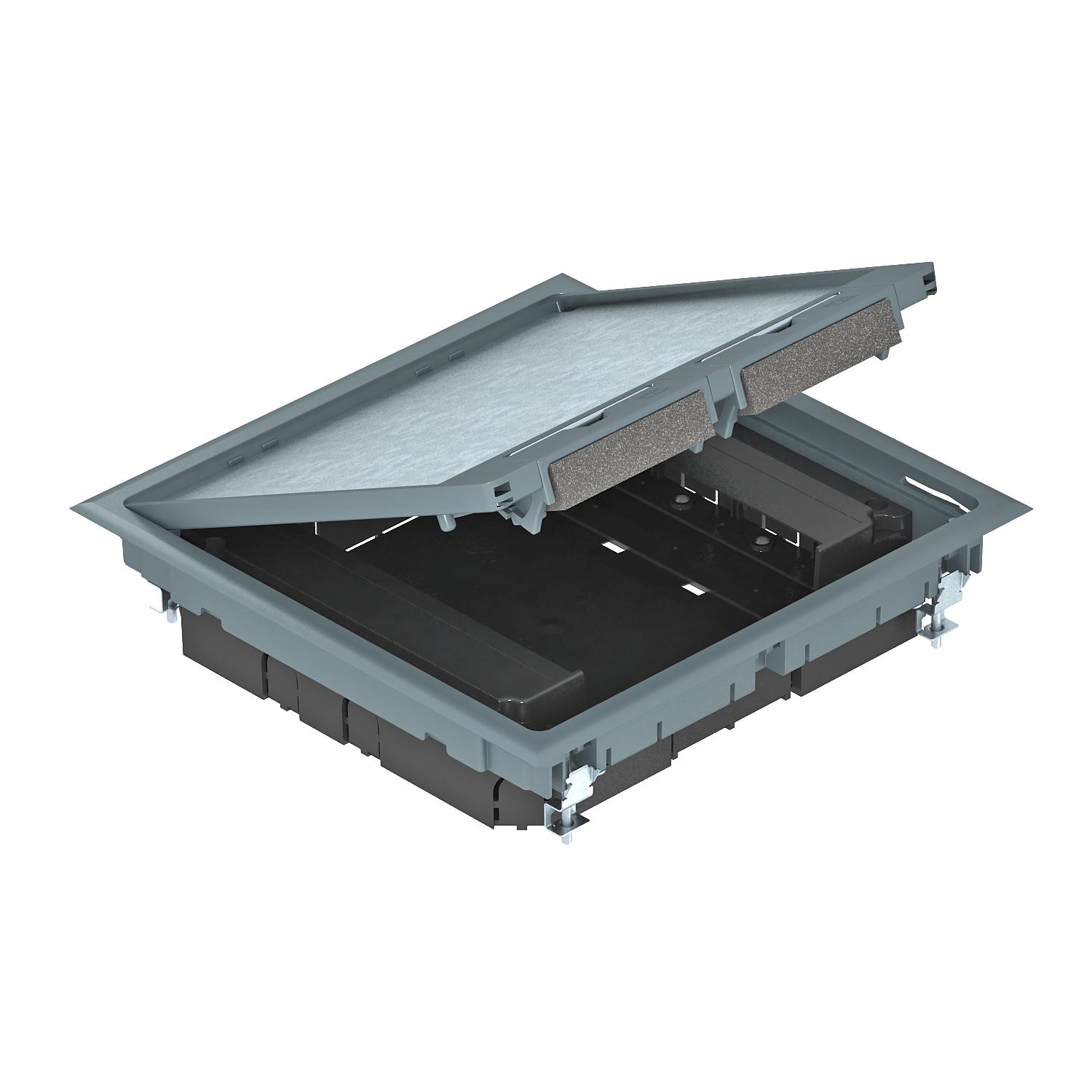

Kvadratisk komponentindsats til et 55 mm tykt afretningslag
Art.nr. 7405037 | EAN 4012195674436
- Produkt beskrivelse
-
Produkt beskrivelseKomponentindsats GES9 med fast højde på 55 mm til anvendelse i installationskanal-systemer i tørre rum med tørt rengjorte gulve i indendørs områder. Med to installationshuse til lodret montering af Modul 45-enheder med fire trækaflastninger. Til montering af modul 45-enheder kræves også to indbygningsrammer.
Datamoduler er installeret med maksimalt to valgfri MPMT45 monteringsplader.
Indsatsen er udstyret med universelle monteringsbeslag.
-
- Tekniske data
-
Teknisk data

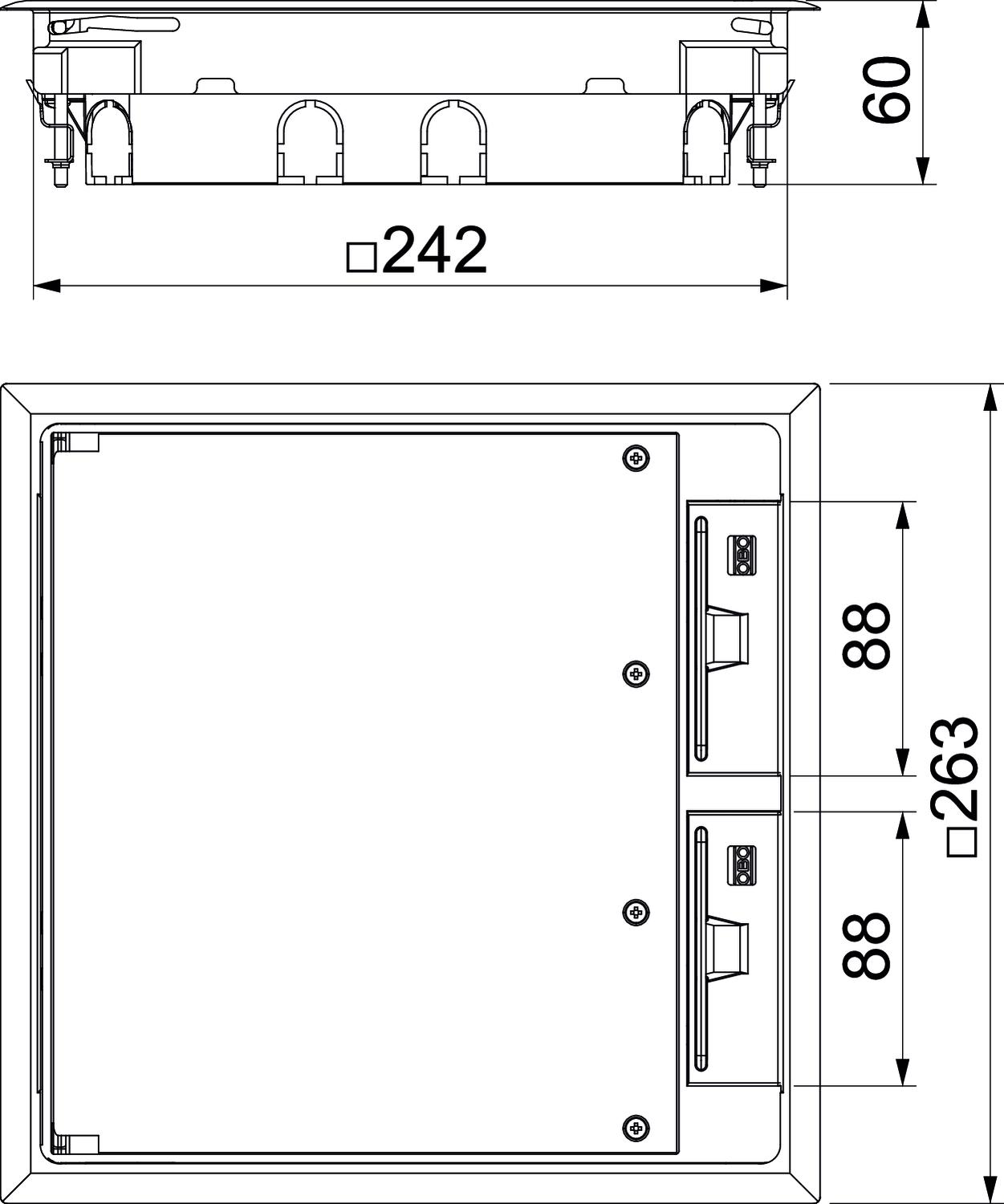

Åbningsmekanisme Gribebøjle Afretningslagets tykkelse min. 55 mm Antal komponenter, der kan indbygges 8 Bredde 263 mm Bredde indvendigt mål 242 mm Bredde udvendigt mål 263 mm Dimension 263x263x59 Egnet til gulvkanaler Ja Egnet til gulvkanaler som er dækket med cement Ja Egnet til lukkede gulvkanaler i plan med gulvet Ja Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til våd rengøring Nej Farve Jerngrå; RAL 7011 Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 5 mm Gulvhøjde min. 58 mm Gulvpleje Tør Højde 59 mm Komponentholder til montering af indlægsdåser Nej Lodret belastning, lille areal indtil 3.000 N Lodret belastning, stort areal indtil 5.000 N Længde 263 mm Længde indbygningsmål 242 mm Længde udvendigt mål 263 mm Mål h 55 mm Materiale Polyamid Med gulvbelægningsudsparing Nej Model til tung last Nej Monteringsdybde 58 mm Nominel størrelse til monteringsenheder 9 Rammeudførelse Ramme med tæppekant Tætningsmonteringsmulighed Nej Udførelse Kvadratiske Udførelse ledningsudgang Drejeligt ledningsudtag - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

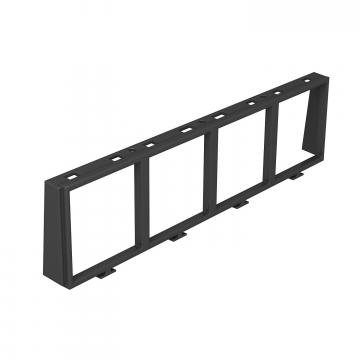

Indbygningsramme til fire enkelte modul-45®-enheder
MT45V 4 7408670 50 Styk

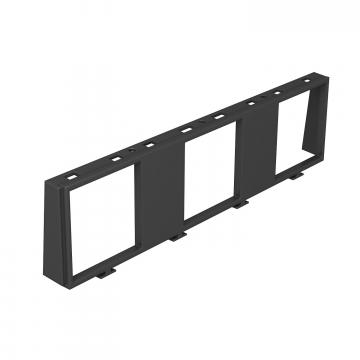

Indbygningsramme til tre enkelte modul-45®-enheder
MT45V 3 7408672 50 Styk
Indbygningsramme til kombinationen 3-dobbelte og enkelte modul 45®-enheder
MT45V 3+1 7408680 5 Styk

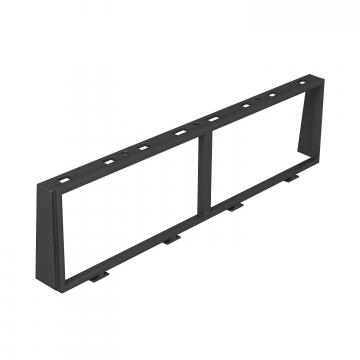

Indbygningsramme til kombinationen dobbelte og dobbelte modul 45®-enheder
MT45V 2+2 7408682 50 Styk

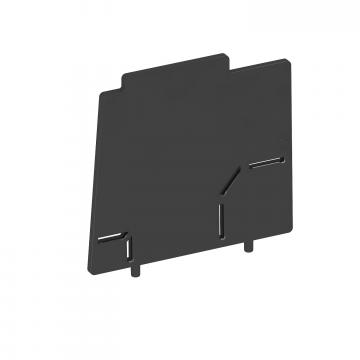

Deleskinne til modulholder, lodret
MT45V TW 7408693 10 Styk

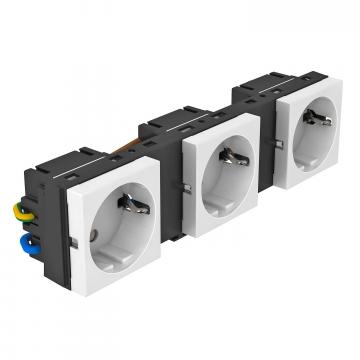

Indbygningsramme til MT45V, konfektioneret, med beskyttelseskontakt-stikdåse
MT45V 3 3WS V 7408697 1 Styk

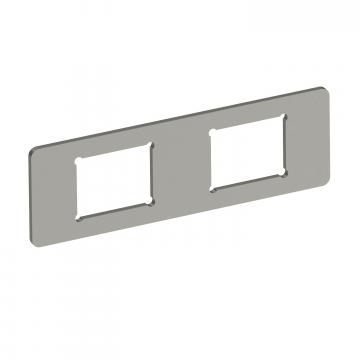

Monteringsplade 2 x databøsning type C til system 55
MPMT45 2C 7408705 1 Styk - Downloads
-
