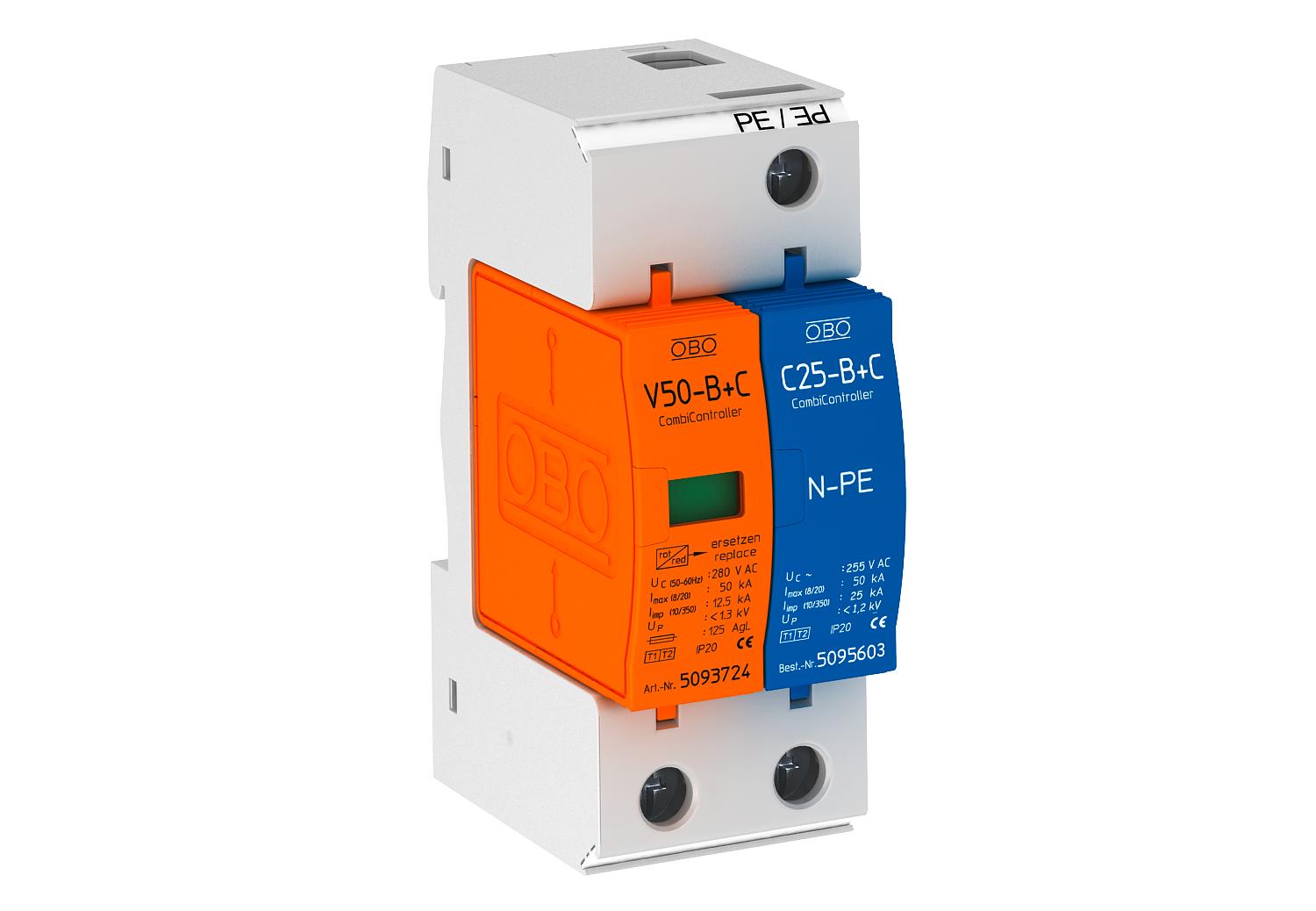

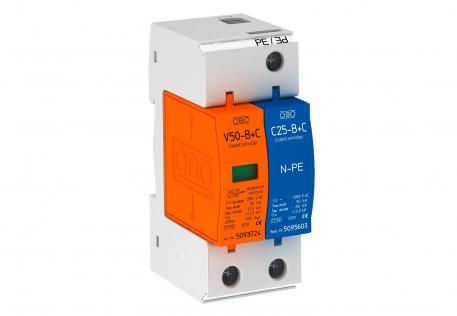

Lynstrøms- og overspændingsafleder 1-polet + NPE
Art.nr. 5093653 | EAN 4012195688426
- Produkt beskrivelse
-
Produkt beskrivelseKombiafleder, lyn- og overspændingsafleder type 1+2 iht. nach DIN EN 61643-11.
• Til lynbeskyttelse potentialudligning i henhold til VDE 0185-305 (IEC 62305)
• Lynstrømafladningskapacitet 12,5 kA (10/350) pr. Pol og 50 kA (10/350) i alt
• Universelt velegnet til TN- og TT-systemer
• Med multibase-underdel med multiforbindelsesterminaler
• Komplet enhed bestående af over- og underdel, færdigmonteret og klar til tilslutning
• Afleder, kan tilsluttes med dynamisk frakoblingsanordning
• Med optisk funktionsdisplay
• Beskyttelsesniveau <1,3 kV
• Indkapslede, ikke-blæsende zinkoxidvaristorafskærmere til brug i fordelerhuse
• Markerede forbindelser
Anvendelse: Lynbeskyttelse potentialudligning i bygninger også med udvendig lynbeskyttelse i klasse III og IV og i kommercielle distributionskasser.
* Komplet = over- og underdel
-
- Tekniske data
-
Tilslutningsmuligheder
Afledt stødstrøm (8/20 µs) [i alt] 50 kA Beskyttelsesniveau [L-N] ≤1,3 CO2 fodaftryk (GWP) fra vugge til port 1,0431 kg CO2e / 1 Styk Dimension 280V Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Fjernsignalering Nej Indikering på komponent optisk Integreret forsikring Nej Kapslingsklasse IP20 Ledertværsnit, fast (én-/flertrådet) maks. 35 mm² Ledertværsnit, fast (én-/flertrådet) mm 2,5 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 25 kA Lynstødstrøm (10/350 μs) 12,5 kA Maks. forsikring 125 A Maks. overstrømsbeskyttelse på netsiden 125 Maks. vedvarende spænding (N-PE) 255 V Maks. vedvarende spænding AC 280 V Maksimal afledningsstødstrøm (8/20 μs) 50 kA Monteringstype DIN-skinne 35 mm Netform Øvrige Netform DC Nej Netform IT Nej Netform TN Ja Netform TN-C Nej Netform TN-C-S Ja Netform TN-S Ja Netform TT Ja Netform øvrige Nej Nominel afledningsstødstrøm (8/20 µs) 30 kA Nominel afledningsstødstrøm (8/20 µs) [L-N] 30 kA Nominel afledningsstødstrøm (8/20 µs) [N-PE] 50 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 1+N/PE Poltal 1 Reaktionstid <25 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Udblæsende Nej Udførelse 1+NPE - Alle typer
- Downloads
-
Vejledning Lynbeskyttelses-vejledning , 2.10MB , pdfKatalog Surge protection , 28.42MB , pdfEU-overensstemmelseserklæring V50-B+C 1+NPE / 5093653 , 0.04MB , pdfREACH Overensstemmelseserklæring V50-B+C 1+NPE / 5093653 , 0.13MB , pdfRoHS Overensstemmelseserklæring V50-B+C 1+NPE / 5093653 , 0.13MB , pdf
